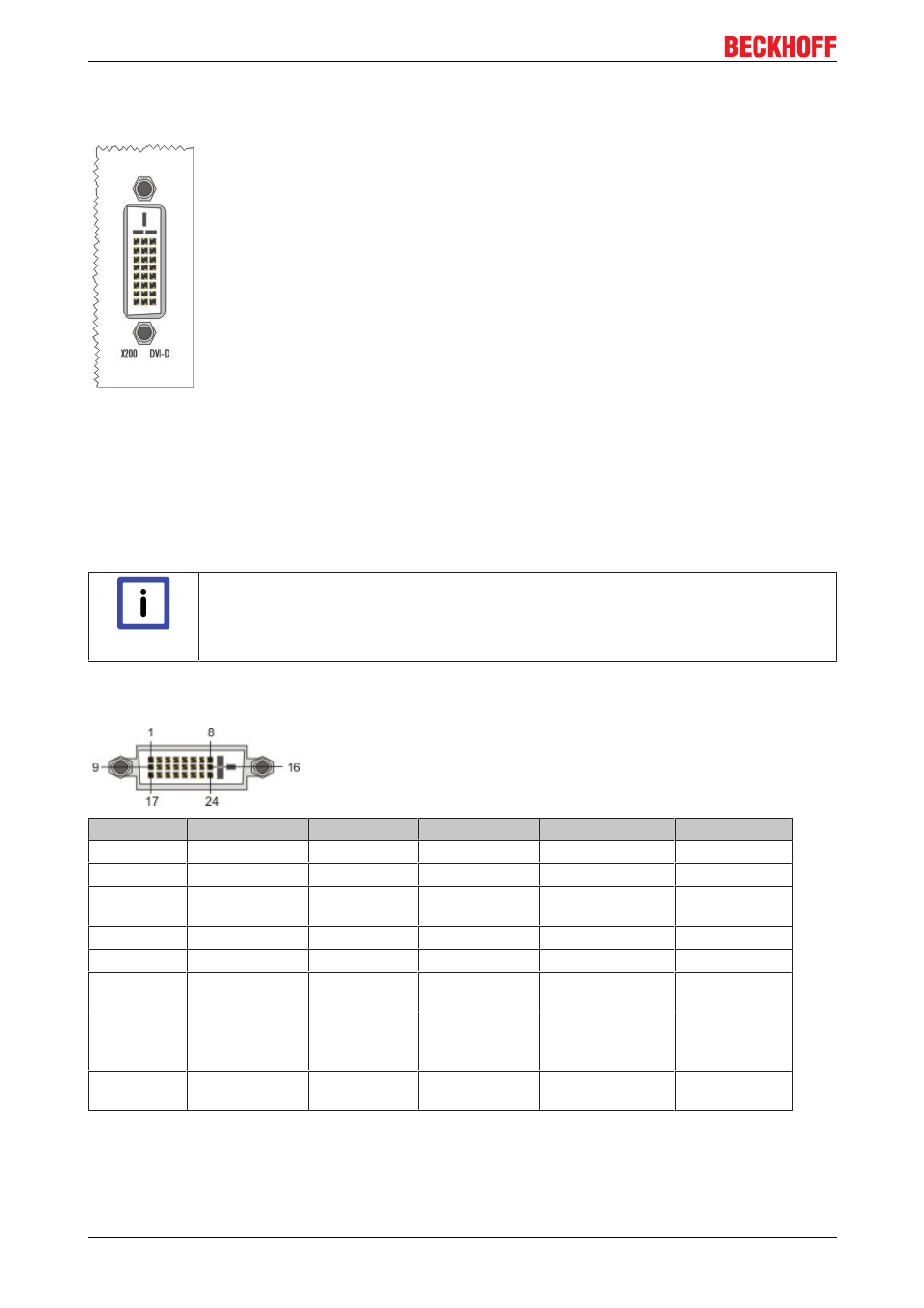

BECKHOFF CX9020 - Handbuch (Seite 24)

Montage und Verdrahtung
3.6 DVI­D­Anschluss
DVI­D­Anschluss (X200)
Die DVI­D Schnittstelle überträgt digitale Daten und eignet sich für den Anschluss an digitale Displays. Die
Auflösung am Bildschirm oder Beckhoff Control Panel ist abhängig von der Entfernung zum Anzeigegerät.
Die maximale Entfernung beträgt 5 m. Beckhoff bietet verschiedene Panels mit integrierter "DVI­
Verlängerung" an. Damit ist eine Kabellänge bis zu 50 Metern möglich.
Hinweis
DVI­D Schnittstelle
Die DVI Schnittstelle führt keine VGA Signale aus, so dass der Anschluss von CRT­VGA
Monitoren an das CX9020 System unter Verwendung eines DVI­to­VGA Adapters nicht
möglich ist.
DVI­D Buchse
Pin Belegung Pin Belegung Pin Belegung
1 TMDS Data 2­ 9 TMDS Data 1­ 17 TMDS Data 0­
2 TMDS Data 2+ 10 TMDS Data 1+ 18 TMDS Data 0+
3 TMDS Data 2/4
Shield 11 TMDS Data 1/3
Shield 19 TMDS Data 0/5
Shield
4 not connected 12 not connected 20 not connected
5 not connected 13 not connected 21 not connected
6 DDC Clock 14 + 5V Power 22 TMDS Clock
Shield
7 DDC Data 15 Ground ( +5V,
Analog H/V
Sync) 23 TMDS Clock +
8 Analog Vertical
Sync 16 Hot Plug Detect 24 TMDA Clock ­
