Montage und Verdrahtung

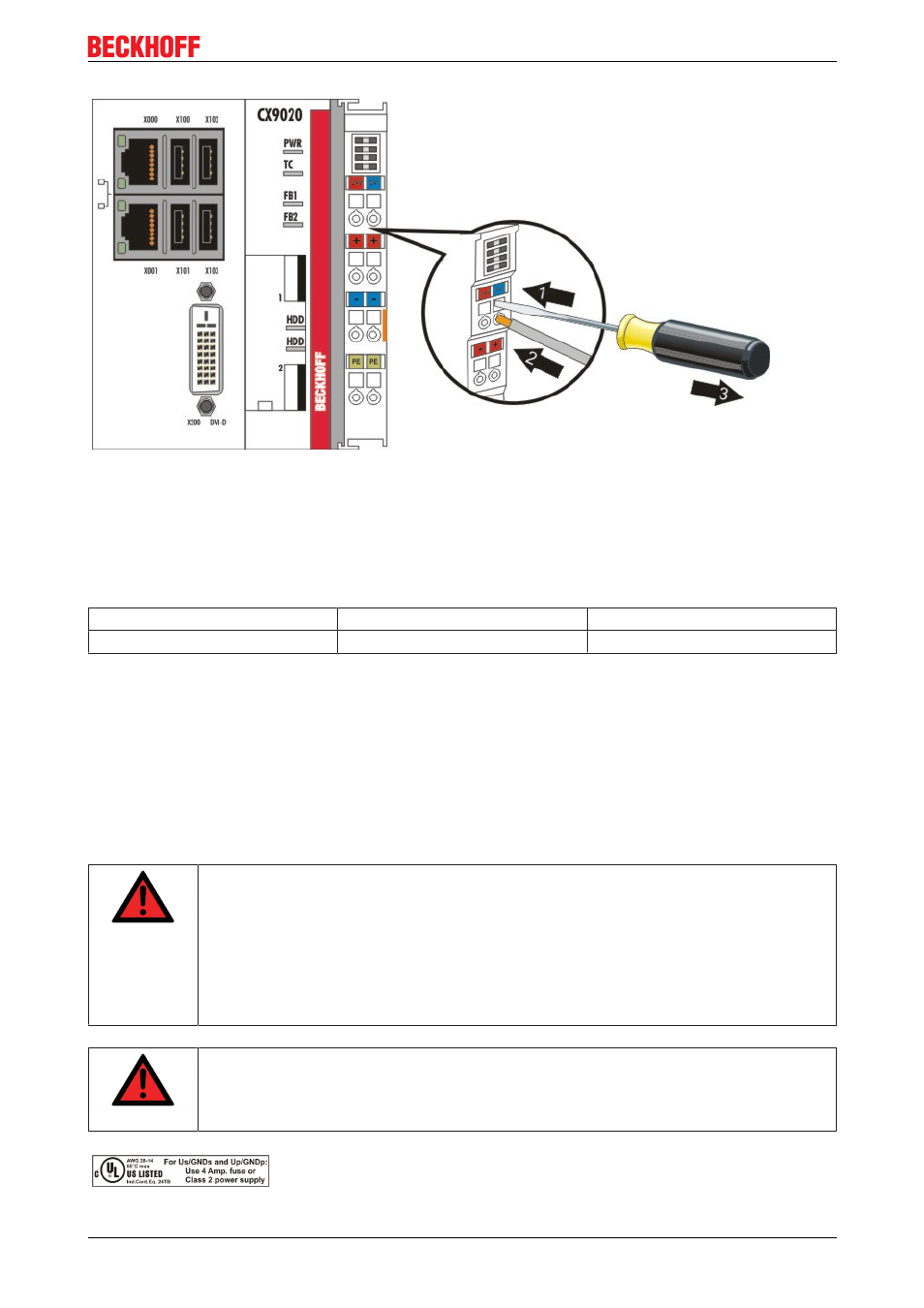

Die Klemmen sind in Federkrafttechnik ausgeführt. Schließen Sie die Leitungen folgendermaßen an:
1. Öffnen Sie eine Federkraftklemme, indem Sie mit einem Schraubendreher oder einem Dorn leicht in
die viereckige Öffnung über der Klemme drücken.
2. Der Draht kann nun ohne Widerstand in die runde Klemmenöffnung eingeführt werden.
3. Durch Rücknahme des Druckes schließt sich die Klemme automatisch und hält den Draht sicher und
dauerhaft fest.
Leitungsquerschnitt 0,5 ... 2,5 mm 2 AWG 20 .. AWG 14
Abisolierlänge 8 ... 9 mm 0.33 inch
LED
Bei ordnungsgemäßem Anschluss des Netzteils und eingeschalteter Spannungsversorgung leuchten die
beiden oberen LEDs im Klemmenprisma grün auf. Die linke LED (Us) zeigt die Versorgung der CPU an. Die
rechte LED (Up) zeigt die Versorgung der Klemmen an. Die weiteren LEDs beschreiben den Status des
Klemmbusses. Die detaillierte Beschreibung der LEDs ist in dem Kapitel Fehleranalyse der LEDs
beschrieben.
UL­Anforderungen
GEFAHR
Einhaltung der UL­Anforderungen
Zur Einhaltung der UL­Anforderungen dürfen die CX­Controller nur nur mit Versorgungs­
spannungen (24 VDC) versorgt werden, die von einer isolierten, mit einer Sicherung (ent­
sprechend UL248) von maximal 4 A geschützten Quelle, odervon einer Spannungsquelle
die NEC class 2 entspricht stammen. Eine Spannungsquelle entsprechend NEC class 2
darf nicht seriell oder parallel mit einer anderen NEC class 2 entsprechenden Spannungs­
quelle verbunden werden!Diese UL­Anforderungen gelten für alle Versorgungsspannungen
der CX­Controller!
GEFAHR
Einhaltung der UL­Anforderungen
Zur Einhaltung der UL­Anforderungen dürfen die CX­Controller nicht mit unbegrenzten
Spannungsquellen verbunden werden!
