Montage und Verdrahtung
3.5 Montage von passiven Klemmen am Netzteil CX9020
Hinweis
Hinweis zur Montage von Passiven Klemmen
EtherCAT­Busklemmen (ELxxxx / ESxxxx), die nicht aktiv am Datenaustausch innerhalb
des Busklemmenblocks teilnehmen, werden als passive Klemmen bezeichnet. Zu erken­
nen sind diese Klemmen an der nicht vorhandenen Stromaufnahme aus dem E­Bus. Um
einen optimalen Datenaustausch zu gewährleisten, dürfen diese nicht direkt an das Netzteil
angereiht werden!

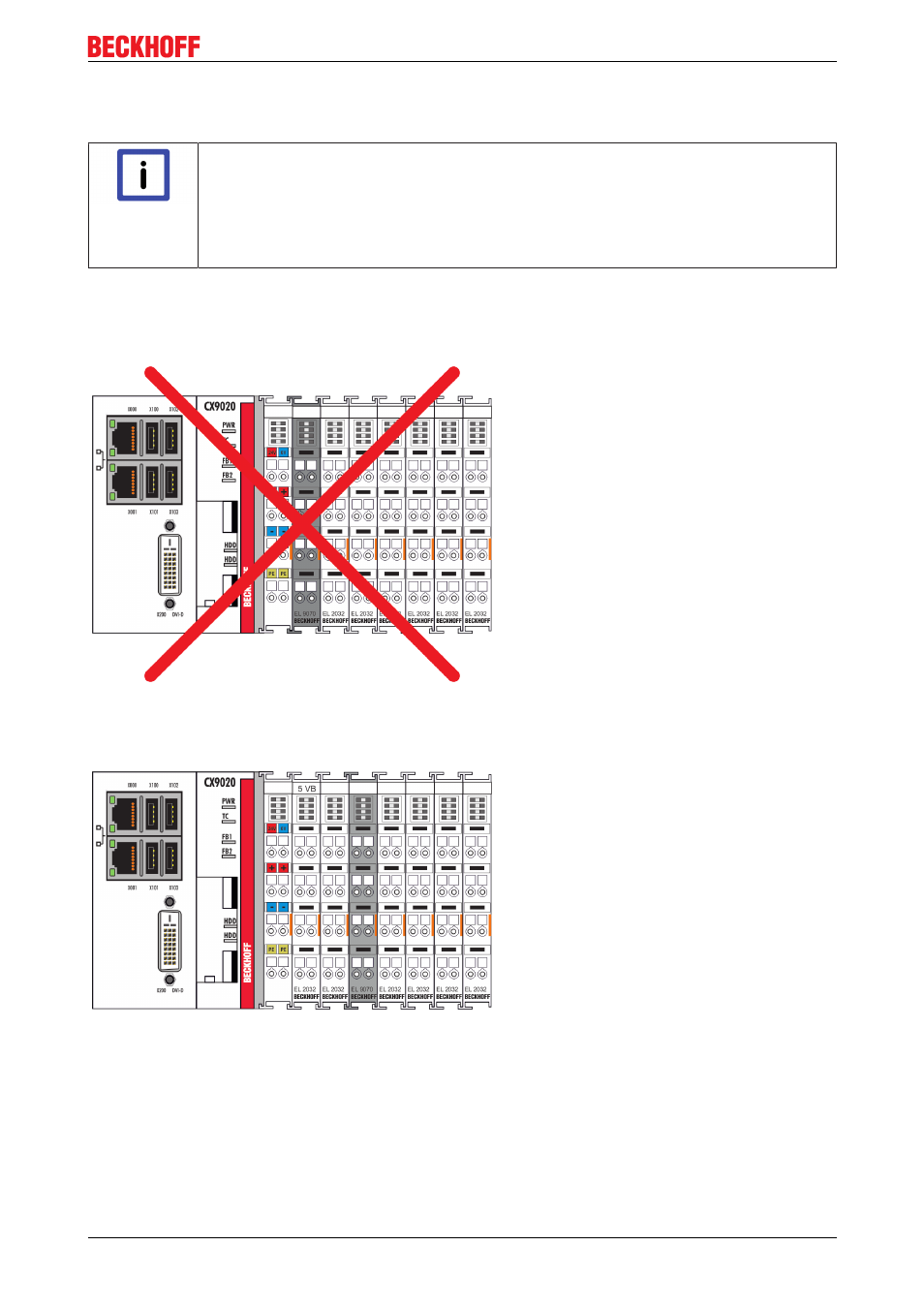

Beispiele für Montage von passiven Klemmen (dunkel eingefärbt):
Die folgende Zeichnung stellt die unzulässige Montage dar:
Die folgende Abbildung zeigt die korrekte Montage der passiven Klemme:
