Montage und Verdrahtung
3.10 RS232­ Anschlüsse (CX9020­N030)
Die Systemschnittstelle CX9020­N030 stellt eine RS232 Schnittstellen, COM1 (X300), bereit. Sie ist auf
einer 9­poligen Sub­D Stiftleiste ausgeführt. Sollten mehr als eine Schnittstelle benötigt werden, so kann das
System über den Klemmbus (K­ oder E­Bus) Busklemmen (KL/EL6001), die serielle Schnittstellen
bereitstellen erweitert werden. Die Pinbelegung wird unten auf der Seite dargestellt.
Die maximale Baudrate auf beiden Kanälen beträgt 115 kBit. Die Einstellung der Schnittstellenparameter
erfolgt über das Betriebssystem oder kann aus dem SPS­Programm heraus gesteuert werden.

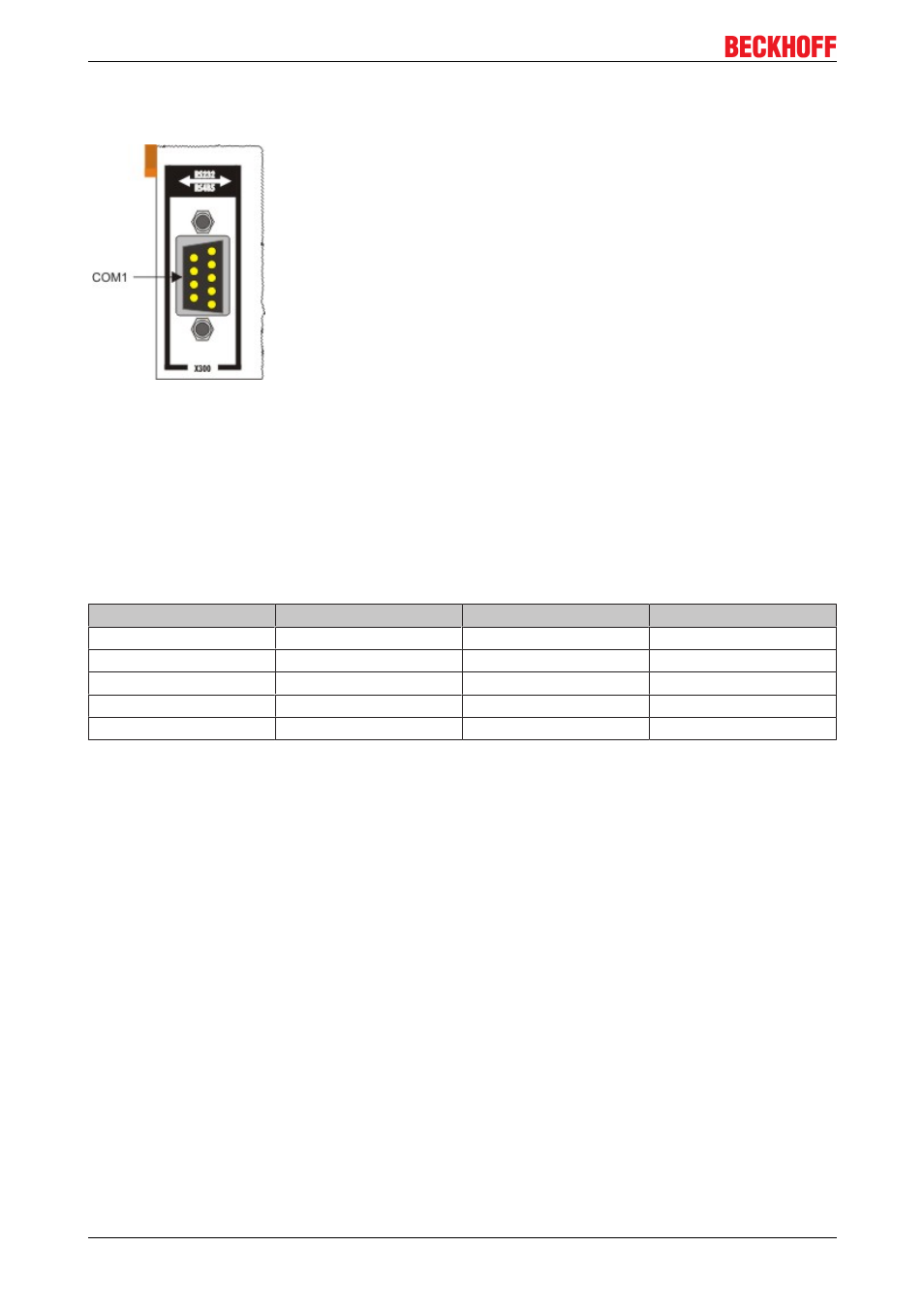

COM Schnittstelle RS232 (Stecker)
Tab. 4: Pinbelegung COM Schnittstelle
PIN Signal Typ Beschreibung
2 RxD Signal in Receive Data
3 TxD Signal out Transmit Data
5 GND Ground Ground
7 RTS Signal out Ready to Send
8 CTS Signal in Clear to Send
CX9020 30 Version 1.1
