Seite 20
Montage und Verdrahtung
3.4

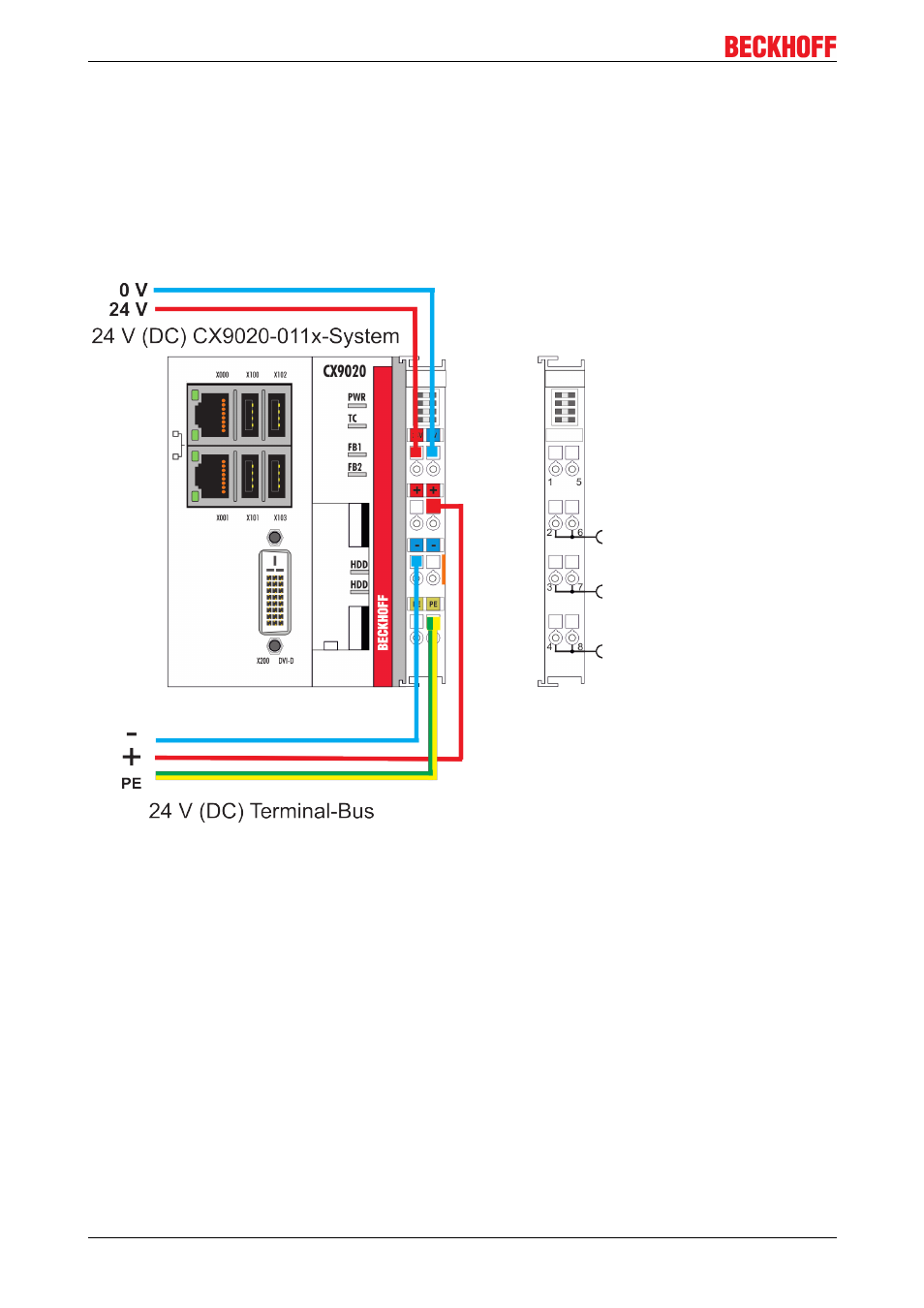

Spannungsversorgung
Dieses Netzteil ist mit einer E/ASchnittstelle ausgestattet, die den Anschluss der Beckhoff Busklemmen
ermöglicht. Die Stromversorgung erfolgt über die oberen Federkraftklemmen mit der Bezeichnung "24V" und
"0" V.
Die Versorgungsspannung versorgt das CX System und über den Klemmbus und die Busklemmen mit einer
Spannung von 24 V DC ( 15 %/+20%). Die Spannungsfestigkeit des Netzteils beträgt 500 V. Da der
Klemmbus (K und EBus) nur Daten weiterleitet, ist für die Busklemmen eine weitere Spannungsversorgung
notwendig. Dies erfolgt über die Powerkontakte, die keine Verbindung zur Spannungsversorgung besitzen.
Anforderungen an das 24V Netzteil
Um in allen Fällen den Betrieb der CPU (CX9020Modul) und des Klemmenstrangs zu gewährleisten muss
das Netzteil 4A bei 24V liefern.
CX9020
