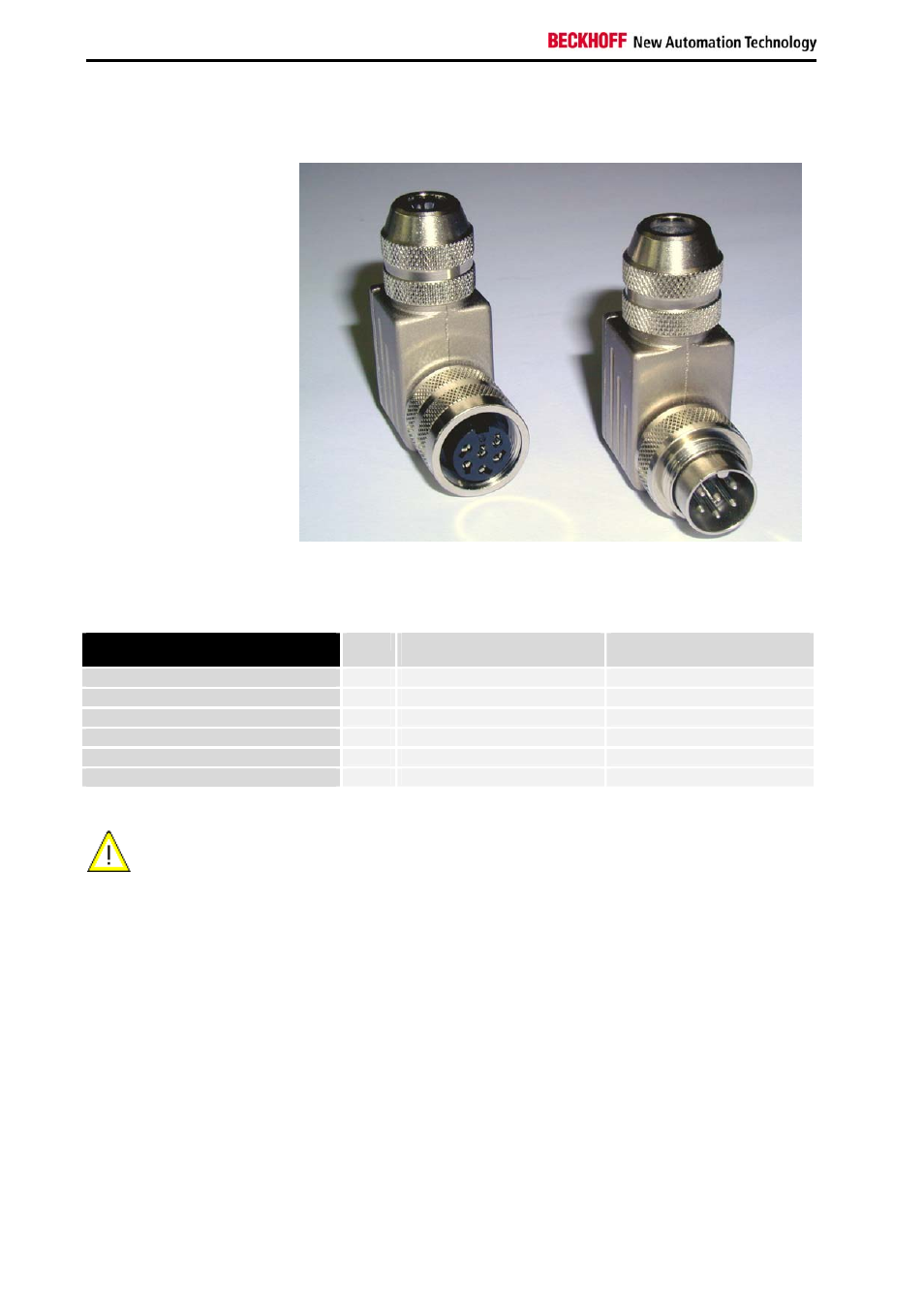

Anschlussbelegung der Rundsteckverbinder
Rundsteckverbinder
Rundsteckverbinder
für den Eingang
Rundsteckverbinder
für den Ausgang
Pin-Belegung (Modul)
Male Connector
(Eingang)
Female Connector
(Ausgang)
PROFIBUS Pin 1
A =RxD / TxD-N
A= RxD / TxD-N
PROFIBUS Pin 2
B =RxD / TxD-P
B= RxD / TxD-P
PROFIBUS-Abschluss Pin 3
GND
PROFIBUS-Abschluss Pin 4
+5V
Spannungsversorgung Pin 5
+24V
+24V
Spannungsversorgung Pin 6
0V
0V
Achtung
Sichern Sie die Spannungsversorgung (24 V) mit einer Sicherung (max.
4 A, mittelträge) ab, um die Module bei Kurzschlüssen auf der
Hybridleitung (PROFIBUS / Power Supply) zu schützen.
