I/O-Konfiguration
16
FM33xx
I/O-Konfiguration
Die TC-Plug-Module können mit einer Konfigurationssoftware, die das
Einbinden der Module über eine GSD-Datei unterstützt, konfiguriert
werden. Bei den TC-Plug Modulen handelt es sich um profibuskonforme
Slave-Module.
Betrieb im Multiplex-Mode
und Simple-Mode
Die TC-Plug Module können in zwei Modi betrieben werden. Je nach dem,
ob der TC-Plug im Multiplex-Mode oder Simple-Mode konfiguriert werden
soll, wird eine andere GSD-Datei benötigt. Der Multiplex-Mode ermöglicht
die transferierten Datenmengen über den Feldbus zu minimieren. In
diesem Modus wird über das Status/Control-Wort mit dem TC-Plug
kommuniziert und gleichzeitig die Kanaldaten von maximal 4 Kanälen über
den Feldbus übertragen ( siehe Kapitel: Protokoll für den zyklischen
Transfer im Multiplex-Mode ). Für die meisten Anwendungen kann der TC-
Plug im Simple-Mode betrieben werden. In dieser Betriebsart können dann
die Kanaldaten von maximal 32 Kanälen gleichzeitig über den Feldbus
übertragen werden. Der Simple-Mode ist einfacher in der Konfiguration und
wird für die meisten Anwendungen empfohlen.
Konfiguration im TwinCAT System Manager
Dieses Kapitel beschreibt die Konfiguration der TC-Plug-Module mit dem
TwinCAT System Manager. Als Master kann für die Kommunikation mit
den Modulen eine PROFIBUS-Masterkarte z.B. CP5412A2 der Fa.
Siemens benutzt werden. Im Folgenden wird eine Konfiguration eines TC-
Plug Moduls mit der CP5412A2 beschrieben.
Einbinden und Konfiguration des PROFIBUS-Masters

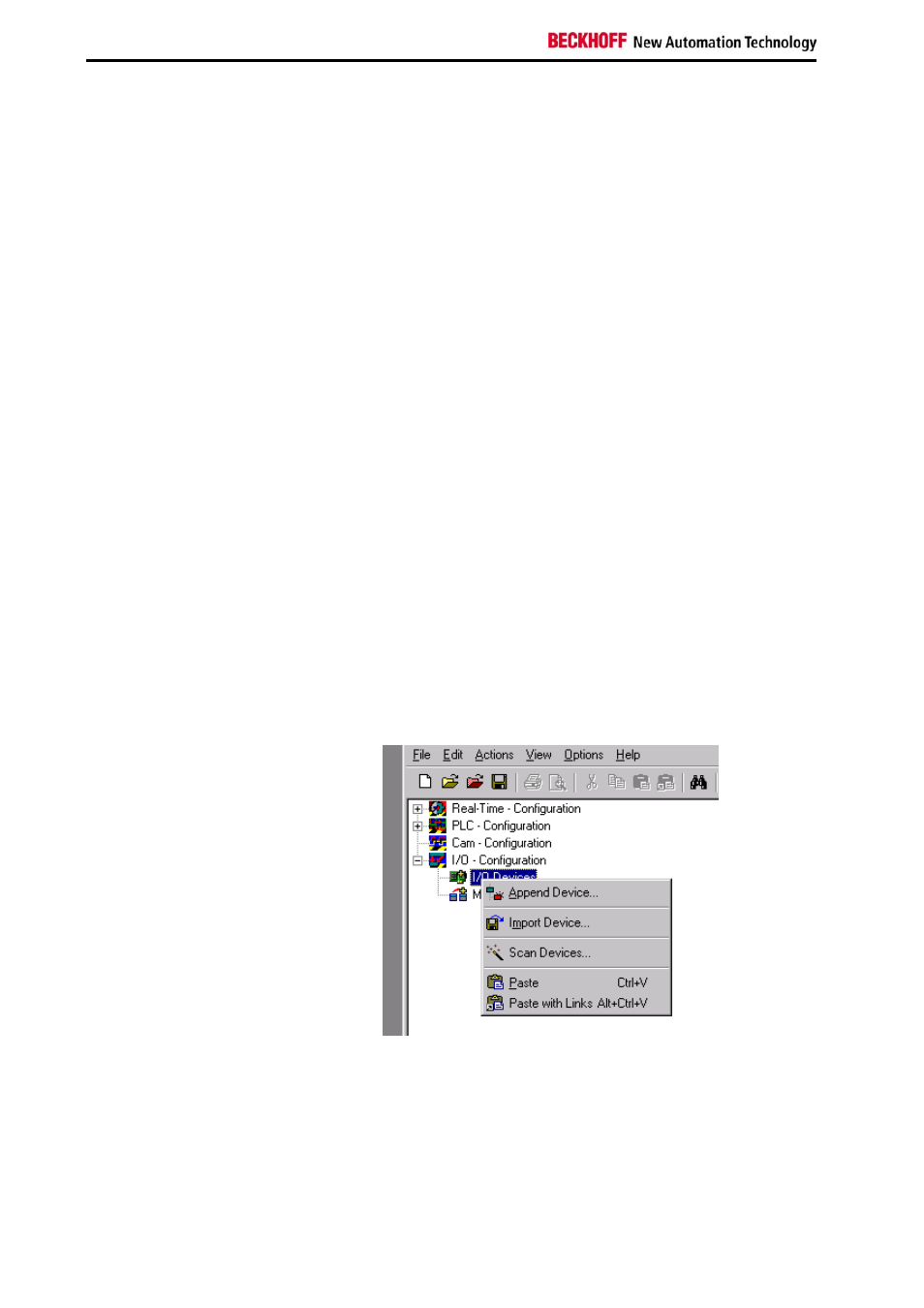

Bei einem Mausklick mit der rechten Maustaste auf den Baumzweig I/O-
Devices im TwinCAT Systemmanager erscheint folgendes Kontextmenü.
Hinzufügen eines
PROFIBUS-Masters
Über den Menübefehl: Append Device kann ein PROFIBUS-Master in die
Konfiguration eingefügt werden. In dem darauf folgendem Dialogfenster
kann die PROFIBUS-Masterkarte ausgewählt werden.
