I/O-Konfiguration
FM33xx
25
Die Multiplex-Mode-Kanaldaten im
TwinCAT System Manager

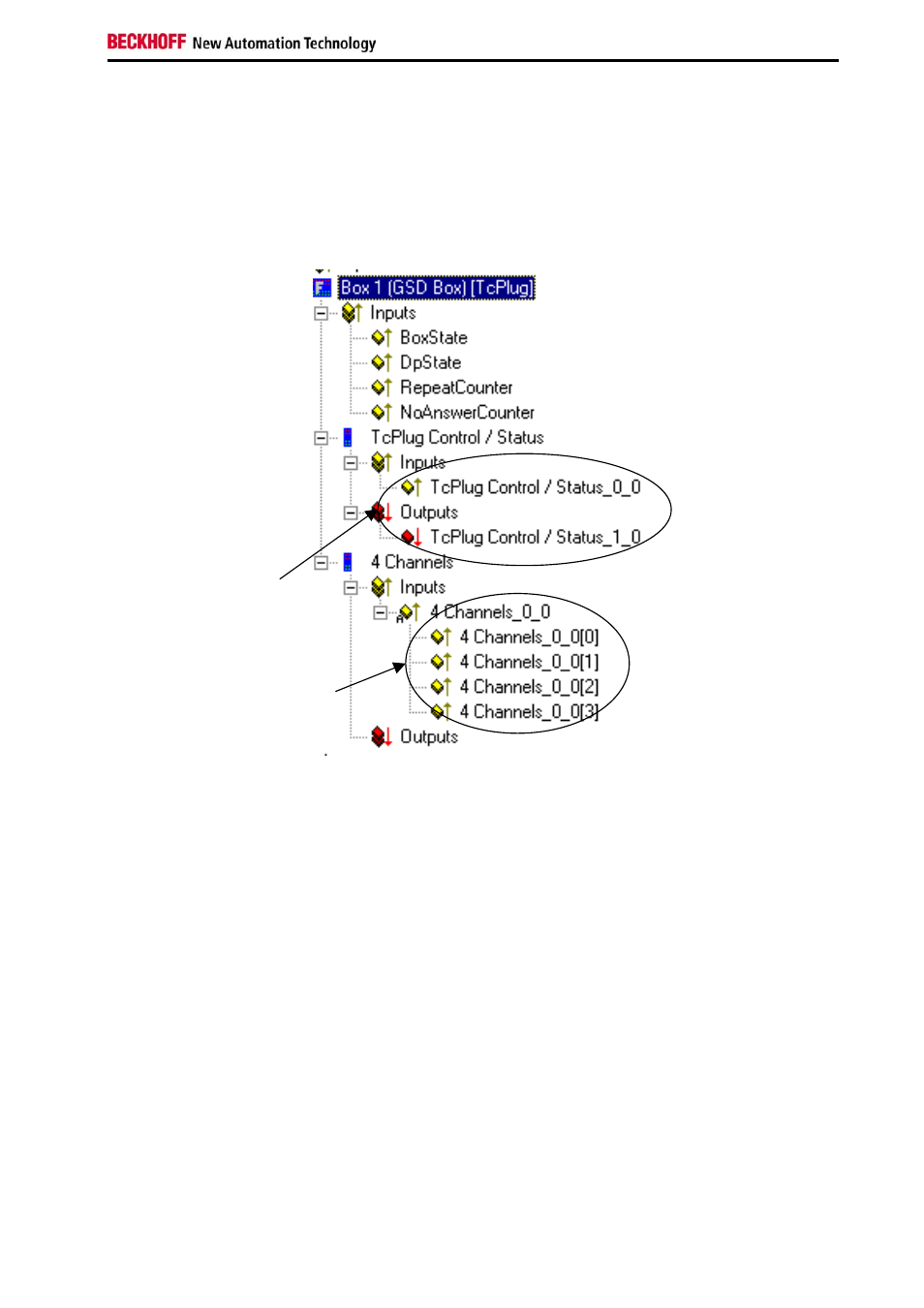

Unabhängig von der Anzahl der konfigurierten (verbundenen) Kanäle,
werden die Kanaldaten eines TC-Plug Moduls auf folgende Weise im
TwinCAT Systemmanager gemappt und dargestellt:
Prozessdaten der TC-Plug
Module im TwinCAT
System Manager
Control/Status-Byte und
Kanaldaten der 4
Thermoeingänge
Um die Datenmengen, die über den Feldbus übertragen werden müssen
zu reduzieren, werden in jedem Feldbuszyklus die Thermoeingangsdaten
von maximal 4 Kanälen (z.B. für die Kanäle 0 bis 3) gleichzeitig über den
Feldbus übertragen. Über das Control/Status–Byte können die
analogwerte der weiteren 4 Kanäle (z.B. für den Kanal 4 bis 7 oder 8 bis 11
usw.) angefordert werden.
Kontrol/Status-
Byte
Kanaldaten
