Einbinden über die GSD-Datei
Die TC-Plug Module können in TwinCAT System Manager über eine GSD-
Datei eingebunden werden. Über eine GSD-Datei kann ein beliebiger
PROFIBUS-Slave im TwinCAT Systemmanager konfiguriert werden. Bei

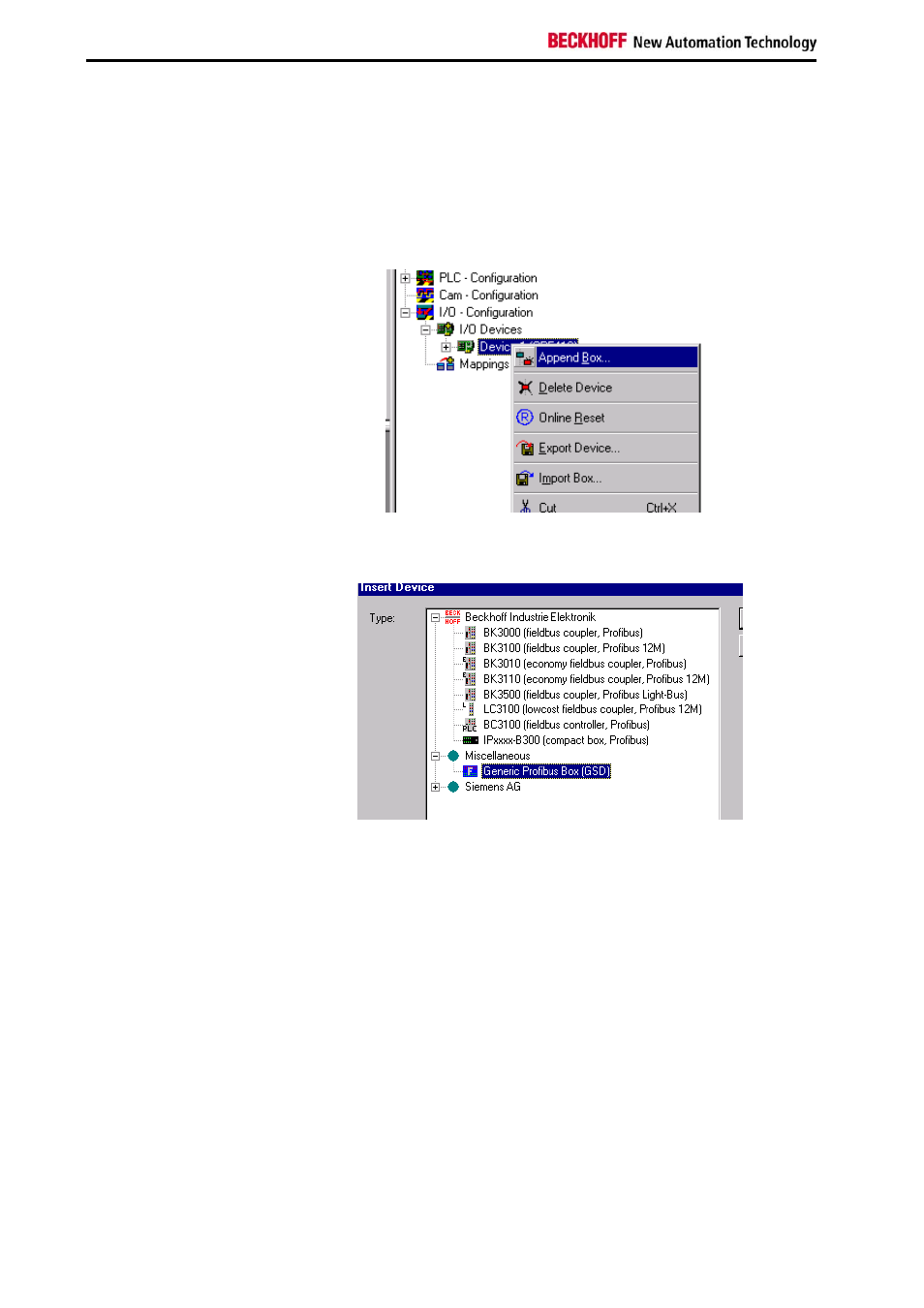

einem Mausklick mit der rechten Maustaste auf die CP5412A2-Masterkarte
erscheint im TwinCAT System Manager folgendes Kontextmenü:
Hinzufügen eines TC-Plug-
Moduls in die I/O-
Konfiguration
Über den Menübefehl Append Box… wird ein Dialog mit allen verfügbaren
PROFIBUS-Modulen aufgerufen.
Einbinden eines Slaves
über die GSD-Datei
Bei der Auswahl der Generic Profibus Box erscheint ein File Open
Dialogfenster. Die entsprechende TC-Plug GSD-Datei kann in diesem
Dialogfenster ausgewählt werden. Nachdem Sie mit OK bestätigt haben,
werden vom TwinCAT System Manager die gerätespezifischen Parameter
aus der GSD-Datei ausgelesen und das TC-Plug in die bestehende
Konfiguration eingefügt.
