I/O-Konfiguration
FM33xx
23
Reaction on I/O-fault
Kanaleinstellungen der TC-Plug Module

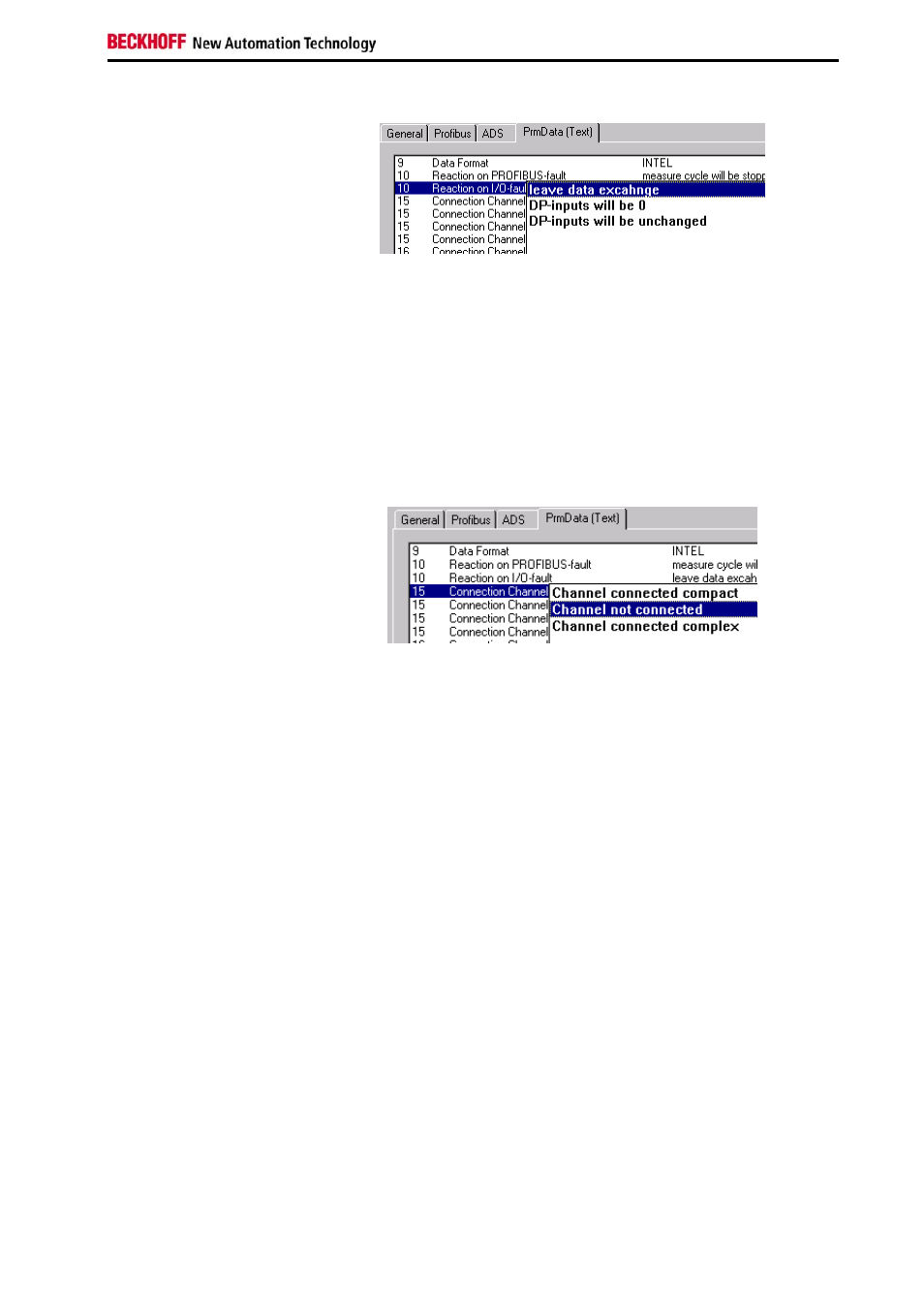

Über die Kanaleinstellungen kann die Anzahl der aktiven analogen Kanäle
konfiguriert werden. Nur die Daten der verbundenen Kanäle werden über
den Feldbus übertragen und können ausgewertet werden. In der
Minimalkonfiguration muss mindestens ein Kanal verbunden werden.
Maximal können 32 Kanäle als verbunden konfiguriert werden. Soll ein
Kanal verbunden werden, dann kann der Benutzer zwischen einem
komplexen oder kompakten Mapping der Kanaldaten auswählen. Zur Zeit
wird nur das kompakte Mapping unterstützt. D.h. pro Kanal werden 16 Bit
Daten über den Feldbus übertragen.
Konfiguration der Kanäle
In der Minimalkonfiguration muss mindestens ein Kanal konfiguriert
werden. D.h. mindestens für ein Kanal muss eine kompakte Verbindung
konfiguriert werden.
