Einführung
FM33xx
3
Einführung
Übersicht
Die unterschiedlichen Ausbaustufen von dem TC-Plug unterscheiden sich
in der Anzahl der verfügbaren Thermoeingangskanäle (12 oder 32 Kanäle)
und der Art des implementierten Thermoelements (J oder K-Typ).
Technische Daten
Mechanischer Aufbau

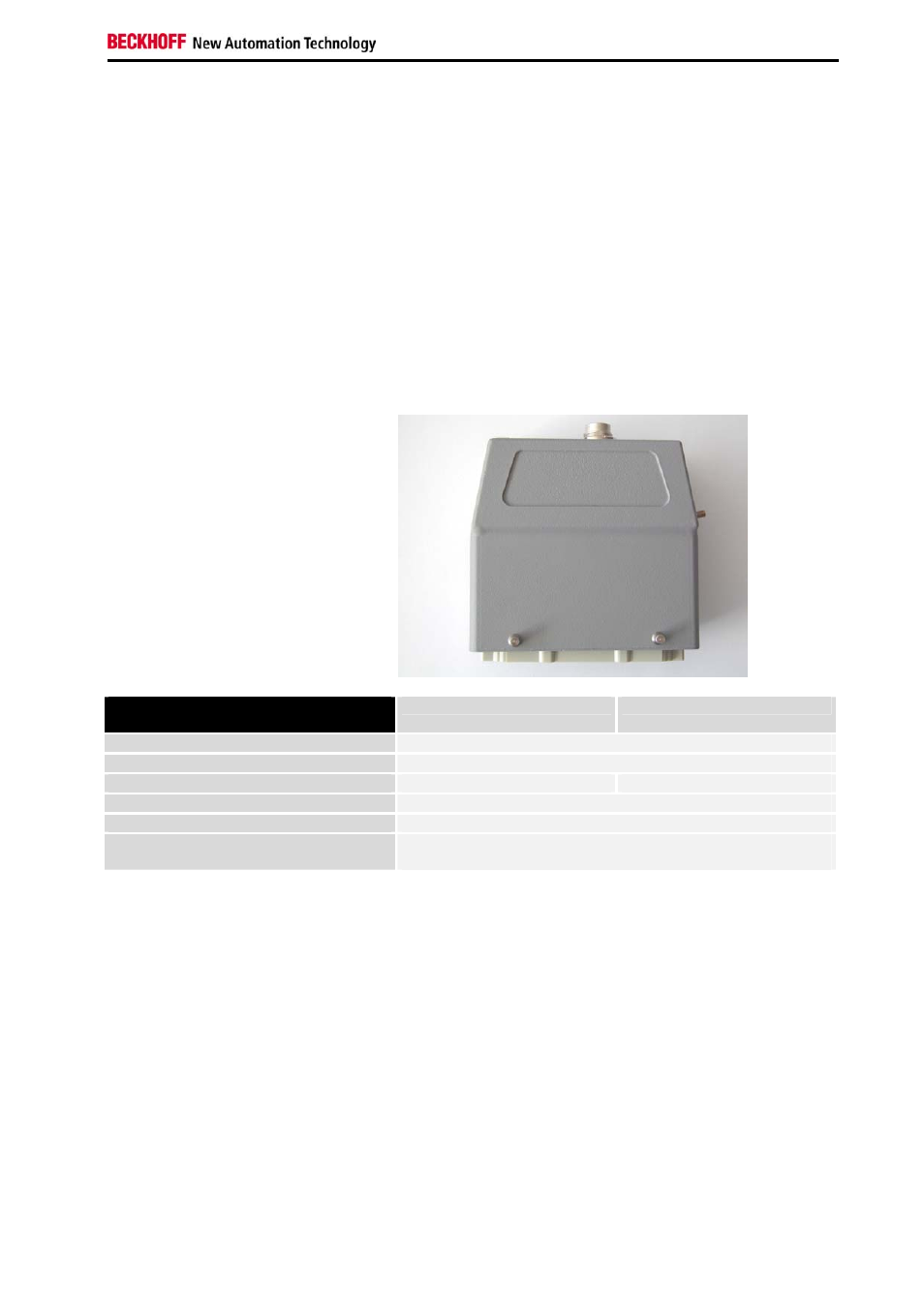

Seitenansicht vom TC-Plug
Technische Daten
(Version 1F.1 26.05.2000)
FM3312
FM3332
Abmessungen
120mm x 52mm x 129mm, Länge x Breite x Höhe
Steckerhaube
Han24B (Harting)
Stecker zu Thermoumformern
Han24E
Han64D
Kontakte
Hartgold plattiert
Kodierungssystem
Mit Kodierungsstiften im Steckverbinder
Spannungsversorgungs- und
PROFIBUS-Verbindung
Rundsteckverbinder, DIN 45322 (Serie 423, 723 Binder)
Schirm des Rundsteckverbinders verbunden mit dem Stecker
