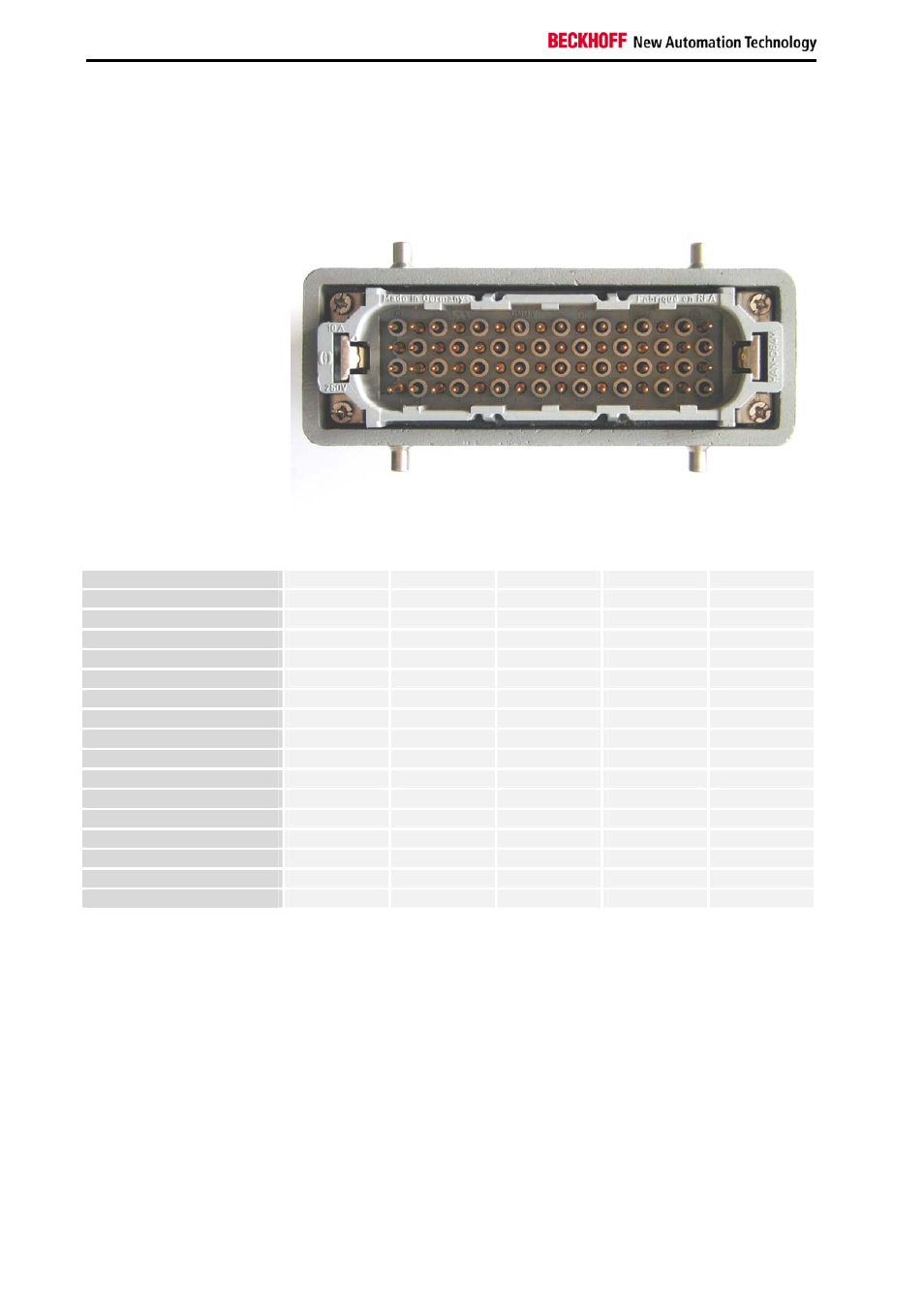

Anschlussbelegung der 64-poligen Steckerleiste
Pin-Belegung FM3332
A..
B..
C..
D..
Pin 1
TC1+
TC1-
TC17+
TC17-
Pin 2
TC2+
TC2-
TC18+
TC18-
Pin 3
TC3+
TC3-
TC19+
TC19-
Pin 4
TC4+
TC4-
TC20+
TC20-
Pin 5
TC5+
TC5-
TC21+
TC21-
Pin 6
TC6+
TC6-
TC22+
TC22-
Pin 7
TC7+
TC7-
TC23+
TC23-
Pin 8
TC8+
TC8-
TC24+
TC24-
Pin 9
TC9+
TC9-
TC25+
TC25-
Pin 10
TC10+
TC10-
TC26+
TC26-
Pin 11
TC11+
TC11-
TC27+
TC27-
Pin 12
TC12+
TC12-
TC28+
TC28-
Pin 13
TC13+
TC13-
TC29+
TC29-
Pin 14
TC14+
TC14-
TC30+
TC30-
Pin 15
TC15+
TC15-
TC31+
TC31-
Pin 16
TC16+
TC16-
TC32+
TC32-
