BECKHOFF FM33xx Benutzerhandbuch
Seite 23
I/O-Konfiguration
18
FM33xx
Einbinden des TC-Plugs

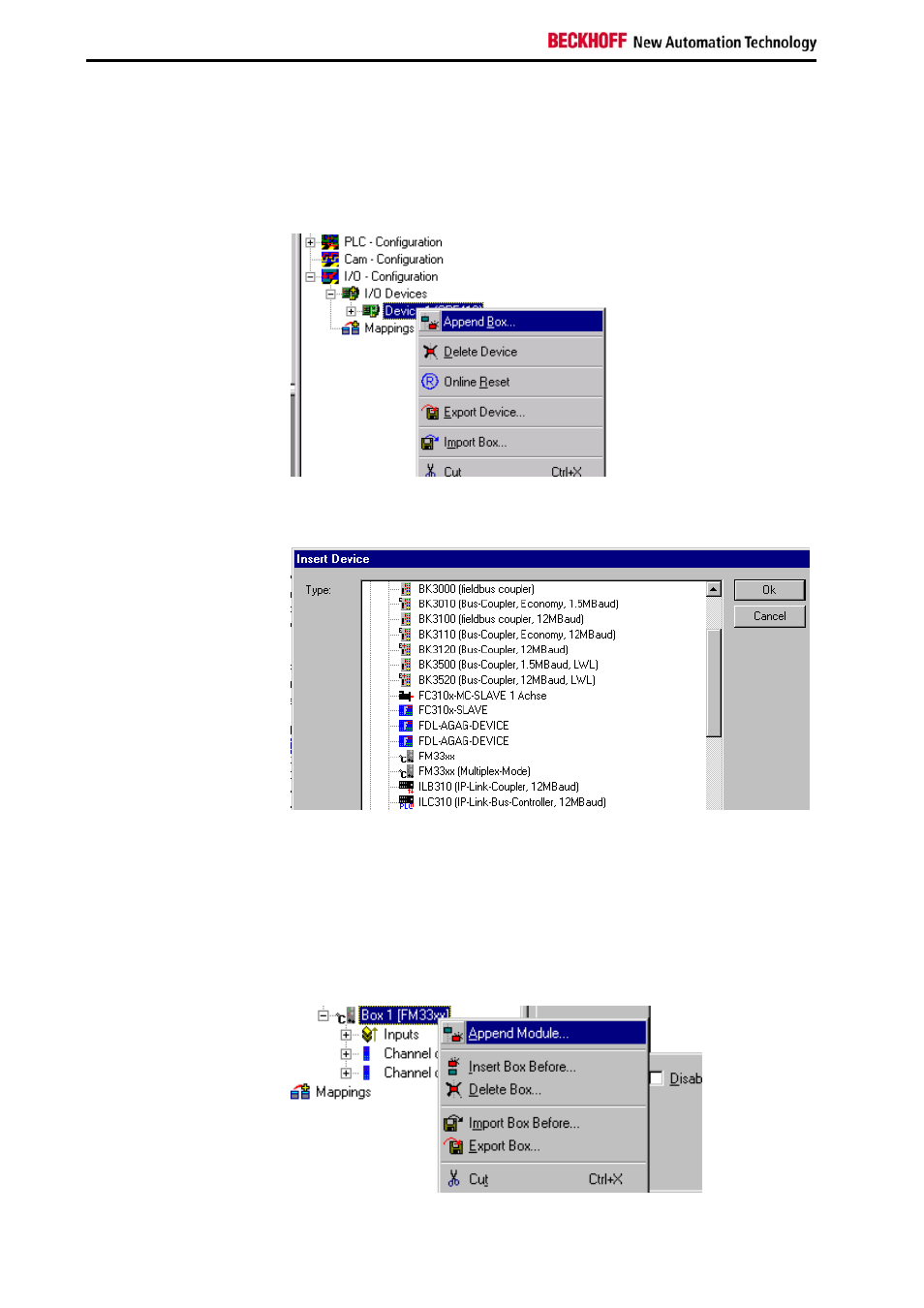

Bei einem Mausklick mit der rechten Maustaste auf die CP5412A2-
Masterkarte erscheint im TwinCAT System Manager folgendes
Kontextmenü:
Hinzufügen des
PROFIBUS-Slaves
Über den Menübefehl Append Box… wird ein Dialog mit allen verfügbaren
PROFIBUS-Slaves aufgerufen.
Je nach dem, ob der TC-Plug im Simple- oder Multiplex-Mode betrieben
werden soll, wird FM33xx oder FM33xx (multiplex-Mode) aus der Liste
ausgewählt. Wählen Sie FM33xx (Simple-Mode) aus der Liste aus und
bestätigen mit OK. In dem Konfigurationsbaum wird dann eine neue Box
(Slave) hinzugefügt.
Als nächstes müssen noch die einzelnen Module angehängt werden.
Klicken Sie mit der rechten Maustaste auf die FM3xx-Box und wählen
Append Module... aus dem Kontextmenü.
TC-Plug Module anhängen
