Funktionsbeschreibung
FM33xx 9
Funktionsbeschreibung
Die Schnittstellen
Das Modul besitzt manuelle und elektrische Schnittstellen. Die elektrischen
Schnittstellen dienen zum Anschluss des PROFIBUS-Kabels mit dem
Abschlusswiderstand und der Spannungsversorgung für die
Feldbusanschaltung. Für die Temperaturmessung werden die
Thermoelemente über die 24- bzw. 64-polige Steckerleiste und den PE-
Anschluss beschaltet. Außerdem besitzt das Modul eine serielle
Schnittstelle für die Konfiguration. Über die manuellen Schnittstellen kann
die Stationsadresse des Moduls eingestellt werden. Die optische Anzeige
mittels LEDs liefert Informationen über den aktuellen Modulstatus des TC-
Plugs.
Rundsteckverbinder
Die 6-poligen Rundsteckverbinder werden für den Anschluss der
PROFIBUS-Leitungen und der Betriebsspannung des Moduls benutzt.
Über die Steckerseite des Moduls wird die Betriebsspannung eingespeist.
Die Betriebsspannung ist an der Buchsenseite zur Versorgung des
nächsten Moduls herausgeführt. Die Versorgungsspannung für die
PROFIBUS-Leitung wird ebenfalls an der Steckerseite eingespeist und an
der Buchsenseite herausgeführt. Die interne 5V Busspannung ist an der
Buchsenseite für die Versorgung des Abschlusswiderstandes
herausgeführt. Diese Spannung darf nicht für andere Zwecke verwendet
werden und nicht über Kabel weitergeführt werden. Die Verschraubungen
der Rundsteckverbinder sind metallisch mit dem Modulgehäuse verbunden
und gewährleisten die niederohmige Verbindung zum PE-Anschluss. Die
Schirmgeflechte der PROFIBUS-Kabel können somit wirkungsvoll geerdet
werden.

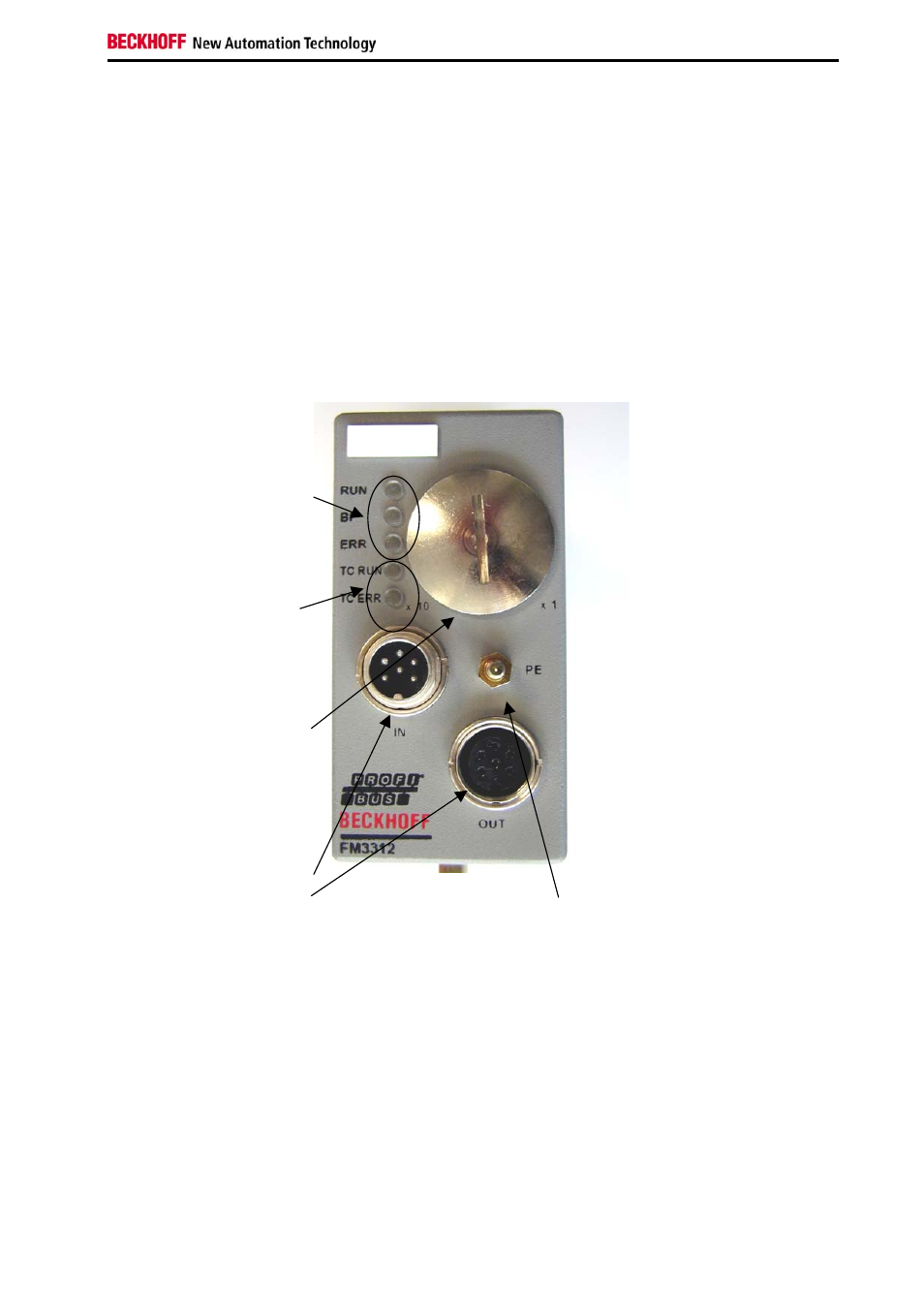

Status LEDs der
PROFIBUS-
Kommunikation
Status LEDs der
Thermoeingangs-
kanäle
Serielle
Konfigurationsschnittst
elle und Schalter für
Stationsadressen
6-poliger Stecker und
Buchse für den
Feldbusanschluss
PE-Anschluss
