Weiterführende Informationen
G&D DL-Vision(M/S) · 45
Deutsch
Pin-Belegung der RS232-Buchse/Schnittstelle

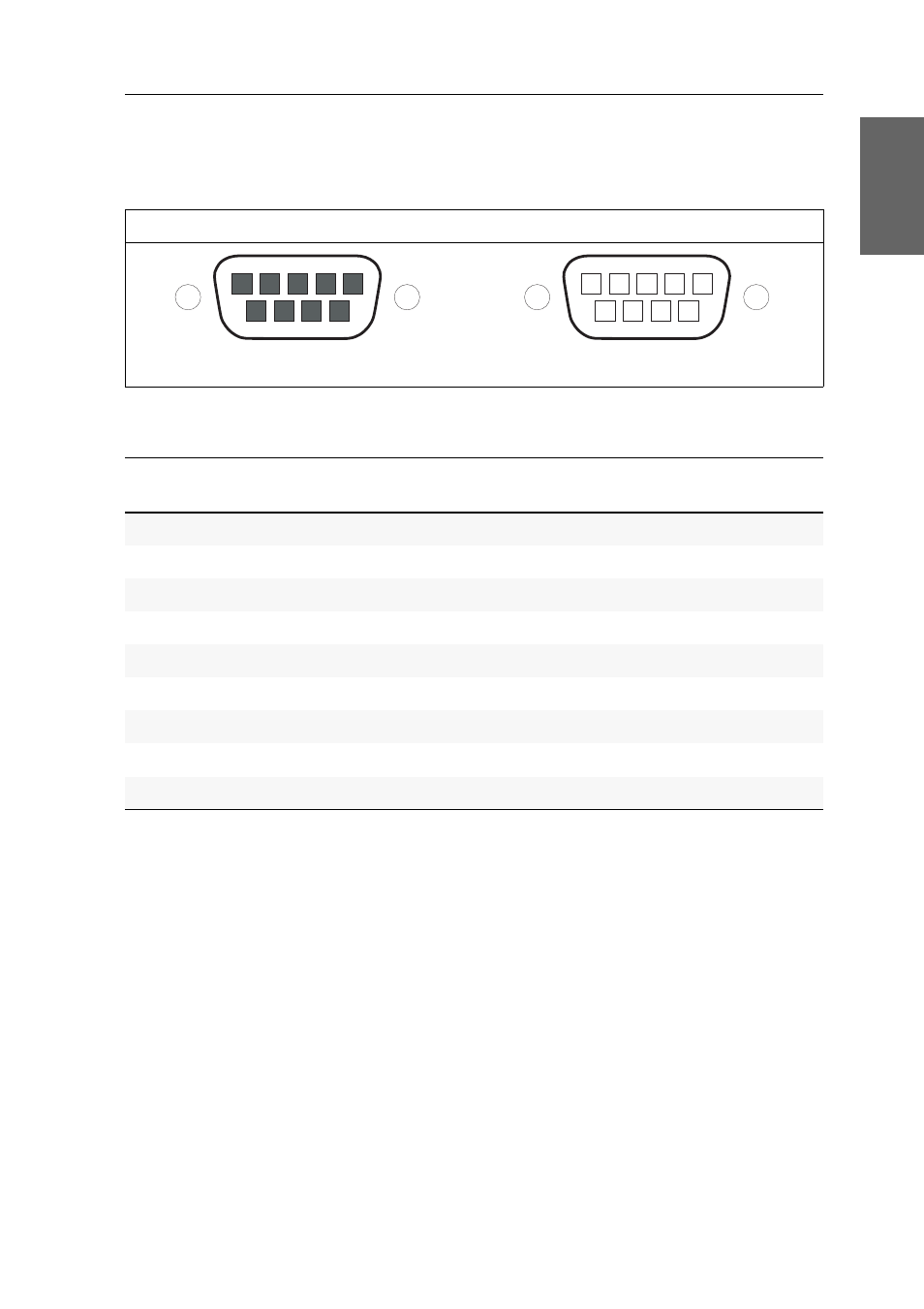

Die Pin-Belegungen des RS232-Steckers sowie der -Buchse zeigen die folgenden
Abbildungen:
Die Tabelle zeigt die Zuordnung der verschiedenen Leitungen der Datenverbindung
zu den entsprechenden Pins auf:
Arbeitsplatzmodul Rechnermodul
RS232-Stecker RS232-Buchse
Pin-Nr. Leitung Arbeitsplatz-
modul Rechner-
modul
1 DCD (Data Carrier Detect) Eingang Ausgang
2 RxD (Receive Data) Eingang Ausgang
3 TxD (Transmit Data) Ausgang Eingang
4 DTR (Data Terminal Ready) Ausgang Eingang
5 GND (Ground) Ground Ground
6 DSR (Dataset Ready) Eingang Ausgang
7 RTS (Request to Send) Ausgang Eingang
8 CTS (Clear to Send) Eingang Ausgang
9 nicht belegt n/c n/c
4 5
8 6 9
1 2 3
7
1 2 4 5
8 6 7 9
3
