Mit dem linken Endcoder-Rad können Sie 20 verschiedene L-User Konfigurationen auswählen.
Nun geben Sie nacheinander die Daten des Gerätes ein. Mit den
Funktions-Tasten links und rechts vom Display werden die
jeweiligen Punkte aufgerufen. Wenn das Display-Feld invertiert
dargestellt ist, dann können die Eingaben über die
Doppelbelegung der Tasten in folgenden Felder gemacht
werden: CUES, CHASES und SEQUENCES.
Vor den jeweiligen Eingaben, müssen Sie allerdings
die Beschriftung der Felder mit der Pfeiltaste löschen.
Die einzelnen Felder haben folgende Bedeutung:
NAME:
Name des Moving-Lights, es stehen bis zu 20 Zeichen zur Verfügung
S-Name:
Kurzname, der später im Display erscheinen wird, es stehen bis zu 6 Zeichen zur
Verfügung
TYPE:
Auswahlmöglichkeit zwischen Spiegel-Scan ( Mirror) und vollpositionierbarem
Scheinwerfer ( Head). Zur Eingabe drücken Sie die Taste TYPE, bis der gewünschte
Typ im Display angezeigt wird. Wirkt sich nur auf Moving-Patterns aus.
DMXCH:
Anzahl und Konfiguration der DMX-Kanäle über die das Moving-Light verfügt. Es stehen
Ihnen pro Scheinwerfer 25 Funktions-Kanäle und 7 Festwert-Kanäle zur Verfügung. Bei
den Funktionskanälen handelt es sich um Standard-Kanäle, wie zum Beispiel Pan, Tilt,
Iris, Farbe, Gobo, Focus etc. Bei den Festwert-Kanälen handelt es sich um Kanäle, die
nicht beim Programmieren verändert werden können. Sollte Ihr Scheinwerfer
beispielsweise über einen Lamp on/off-Kanal verfügen, dessen Wert konstant bleibt,
dann wird dieser Kanal unter „fixed“ angelegt und mit dem entsprechenden DMX-Wert
versehen.

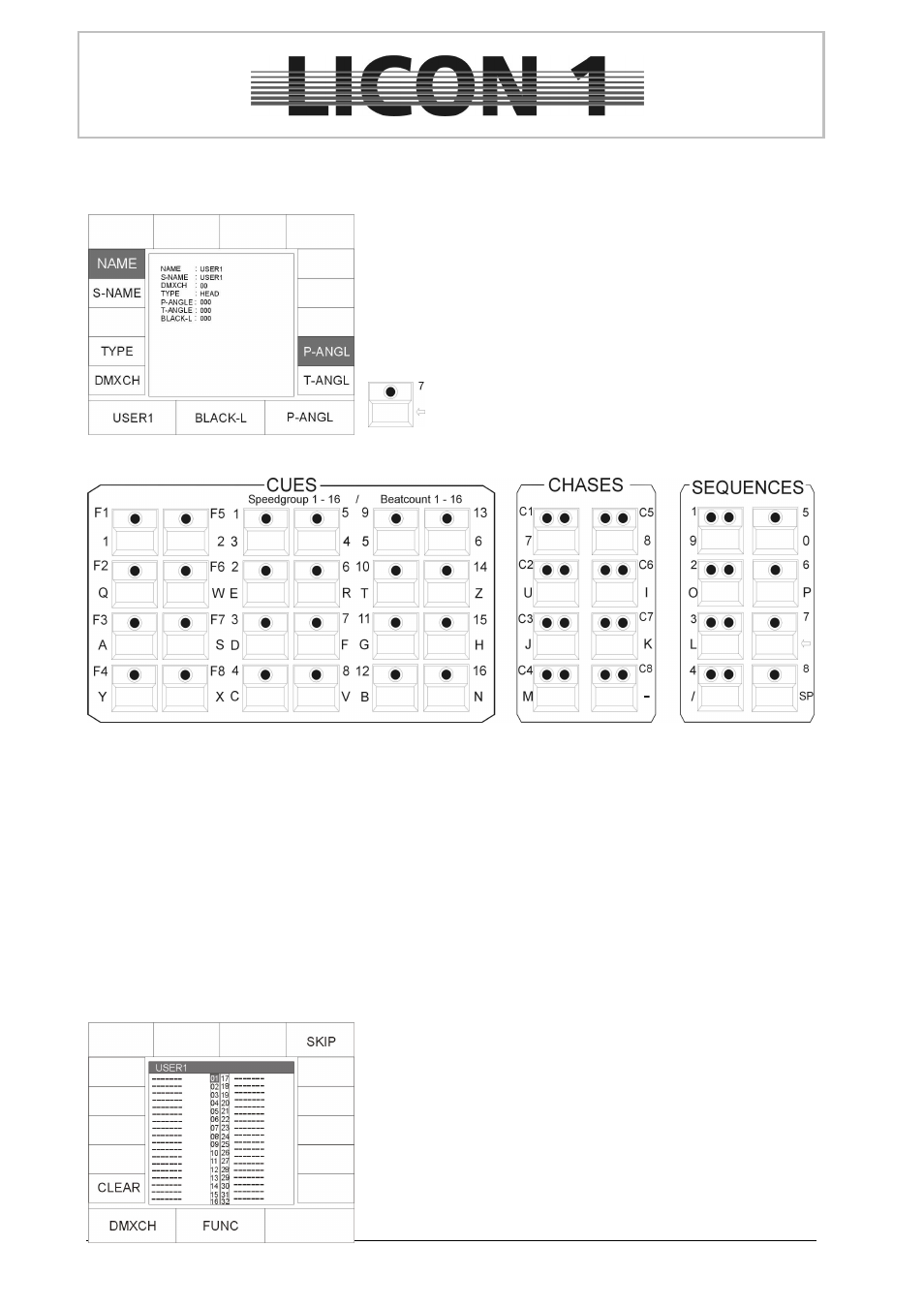

Nach dem Drücken dieser Taster erscheint folgendes Eingabe-
Menü:
Nun ordnen Sie die einzelnen Funktionen Ihres Moving-Lights
den DMX-Kanäle zu. Drehen Sie am mittleren Encoder-Rad
(FUNC), bis die gewünschte Funktion erscheint und wechseln
Sie dann durch Drehen des linken Encoder-Rades (DMXCH)
zum nächsten DMX-Kanal. Die Bezeichnungen der einzelnen
Funktionen entsprechen den Bezeichnungen der Tasten in der
Feature-Selektion, über die später die Parameter aufgerufen
werden. Sie können mit dem linken Encoder-Rad (DMXCH)
