- 115 -

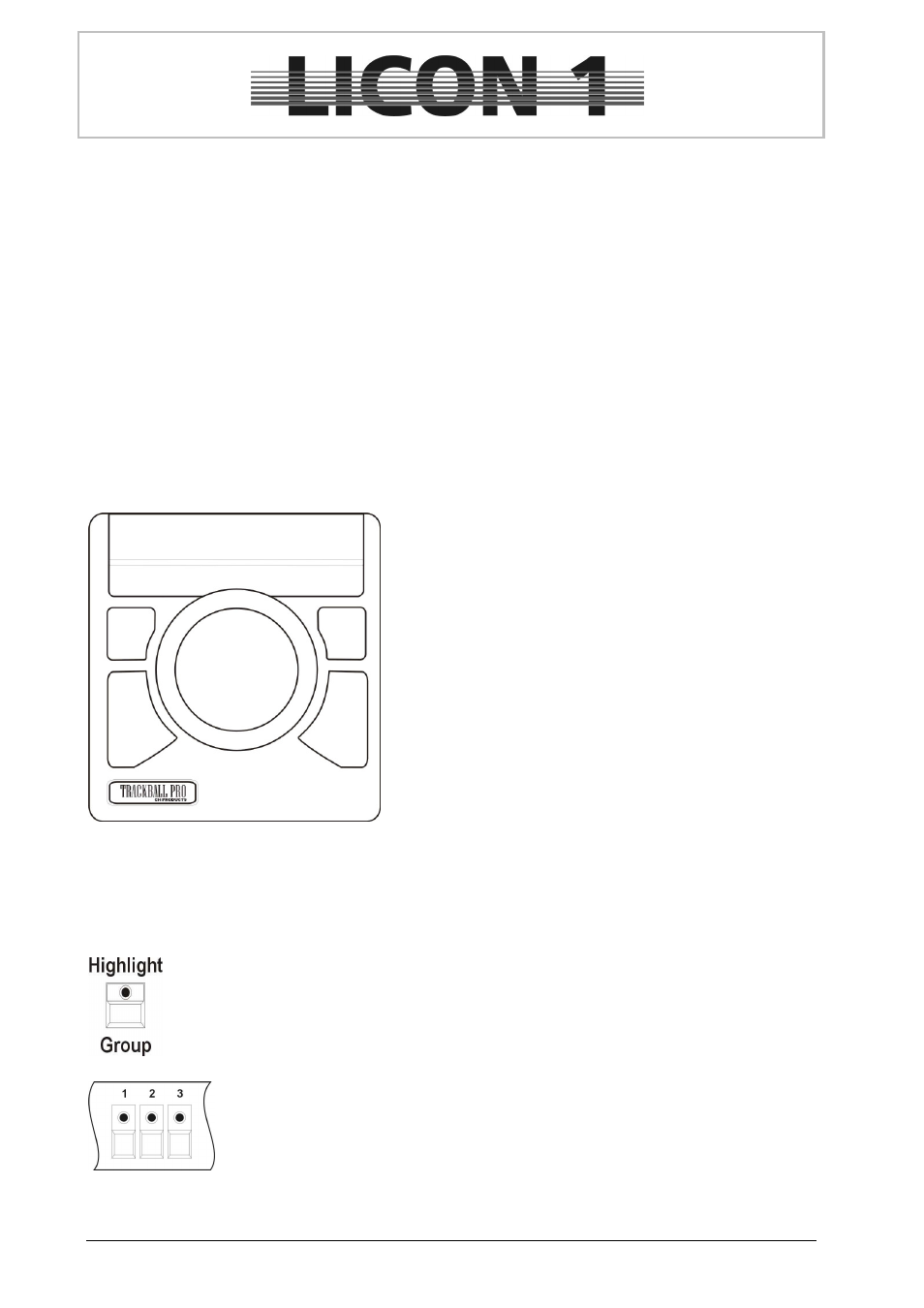

23 Trackball
Mit dem Trackball können Sie sich die Pan-/Tilt Positionierung erheblich erleichtern .Außerdem können
Sie im Bereich Zoom/Focus über den Trackball den Focus verändern. Benutzen Sie nur einen vom
Hersteller empfohlenen Trackball.
Sollte es durch den Einsatz eines nicht vom Hersteller empfohlenen Trackballs zu Schäden am Pult oder
Trackball kommen, lehnt JB-lighting jegliche Garantie-Ansprüche ab.
Der Trackball ist werksseitig vorkonfiguriert. Dazu dienen die Dip-Schalter, die an der Rückseite
angebracht sind. Jeder Trackball wird nach der Konfiguration mit einem Aufkleber versehen, auf dem die
Dip-Schalter Stellungen aufgezeichnet sind. Sollte dieser Aufkleber bei Ihrem Trackball fehlen, dann
kontaktieren Sie bitte JB-lighting.
Schließen Sie den Trackball an der RS-232 Schnittstelle auf der Rückseite des Pults an.
23.1 Die Tasten des Trackballs
Der werksseitig gelieferte Trackball verfügt über 4 Tasten.
Wobei die kleineren Tasten, die oben angeordnet sind die
selben Funktionen ausführen wie die größeren unten
angeordneten Tasten.
Große untere Taste links:
Einmaliges Drücken schaltet den Trackball an oder aus.
Kann im Display überprüft werden:
MOUSE: ON (Trackball aktiv)
MOUSE: OFF (Trackball inaktiv)
Große untere Taste rechts:
Einmaliges Drücken schaltet zwischen dem schnellen und
langsamen Modus um..
Linke Taste drücken und halten und dann zusätzlich die
rechte Taste drücken schaltet die aktuelle Scheinwerfer-
Anwahl um ein Moving-Light weiter. (Wichtig: es wird immer in Gruppen gearbeitet, wie in den folgenden
Kapiteln beschrieben)
23.2 Die Anwahl einer Fixture-Gruppe und die Einstellung von Pan-/Tilt-, bzw
Fokus-Werten
Sie können eine Fixture-Gruppe auf zwei Arten aktivieren.
1. Möglichkeit:
Drücken Sie die Highlight/Group-Taste (LED leuchtet). Wählen Sie anschließend über die
Flash-Tasten die unterhalb der Fixture-Fader angeordnet sind eine Fixture-Gruppe aus.
2. Möglichkeit:
Wählen Sie die gewünschte Fixture-Gruppe über die Fixture-/Par-Selektion Tasten
aus.
(Die LEDs müssen leuchten)
Nachdem Sie nun einen Gruppe definiert haben gehen Sie folgendermaßen vor:
