16 Editieren von Sequences
Um Sequences zu editieren gehen Sie wie folgt vor:
Drücken Sie so oft auf die Taste ESC bis Sie sich in dem
Hauptmenü (Mainmenü) befinden.
Drücken Sie anschließend die Taste EDIT im COMBI-Bereich
(LED leuchtet).
Nun können Sie durch Drücken einer der Sequences-Tasten
die gewünschte Sequence auswählen.

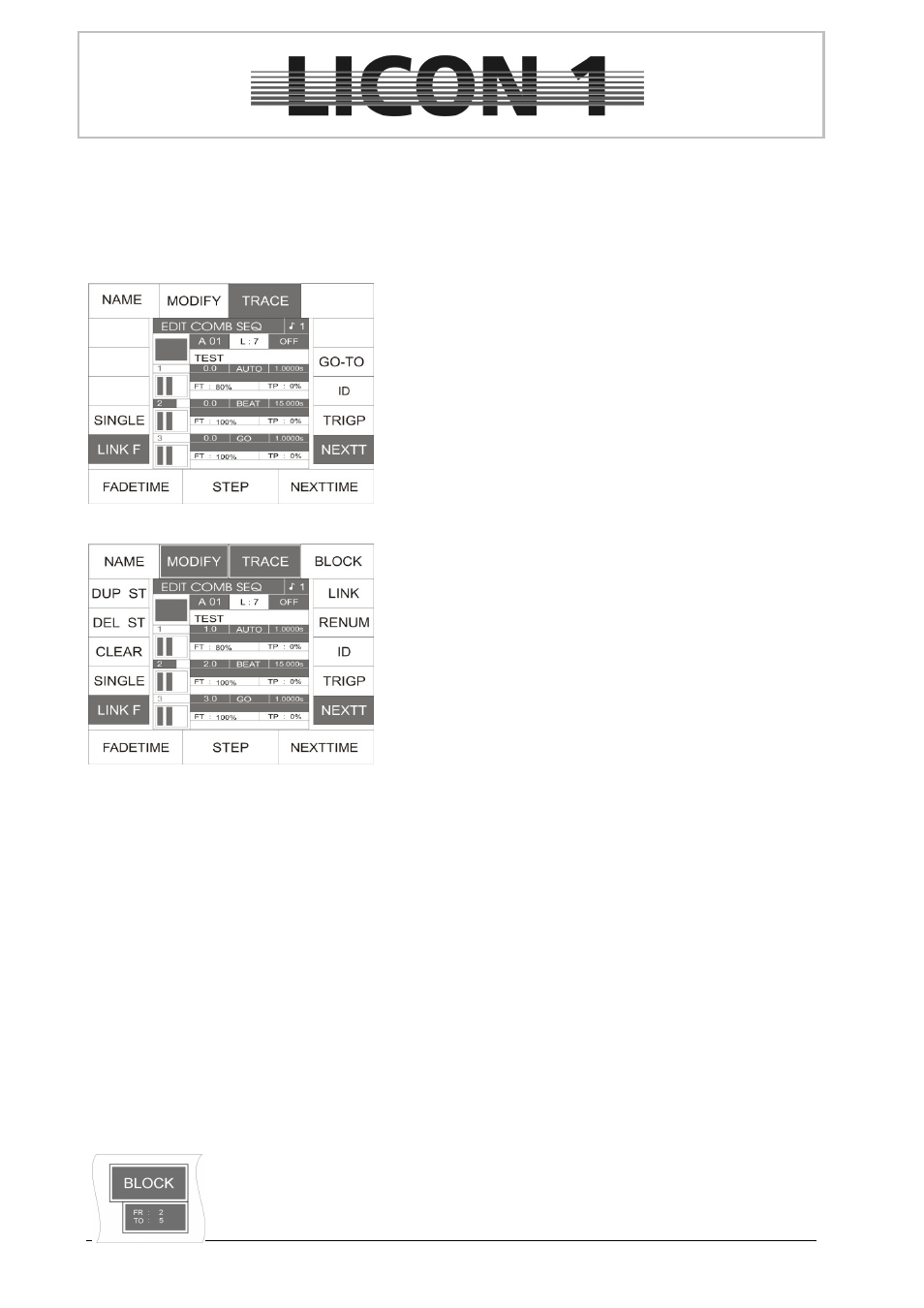

Es erscheid folgender Display Aufbau.
Alle Einstellungen, die in diesem Aufbau möglich sind wurden
bereits im Kapitel 15 erklärt. Vgl Kapitle 15.1 bis 15.14
Nach dem Drücken der Funktionstaste MODIFY ändert sich der Aufbau folgendermaßen:
16.2 BLOCK Funktion
Sie können mehrere Sequenc-Schritte zum einem Block zusammenfassen und danach entweder
löschen, oder kopieren.
So können z. B. in einem Lauflicht, welches aus 10 Schritten besteht, die Schritte 2 – 5 als Block definiert
und an eine andere Stelle im Lauflicht kopiert werden.
Sollten Sie Teile Ihres Chase-Programms löschen wollen, können Sie dies auch über die Block-Funktion,
indem Sie zuerst die entsprechenden Schritte als Block definieren und dann die Delete-Taste drücken.
Definieren eines Blocks
Sie können einen Block aus Schritten zusammenstellen, die hintereinander in Ihrem Lauflichtprogramm
angeordnet sind. Dazu bewegen Sie den Cursor in Ihrer PROG COMB CHASE-Matrix zum ersten Schritt,
der im Block integriert sein soll. Drücken Sie jetzt die Funktions-Taste Block (das Display-Feld wird
invertiert dargestellt) und halten Sie diese gedrückt. Drehen Sie das mittlere Encoder-Rad bis zum letzten
Schritt, den der Block beinhalten soll. Alle im Block integrierten Schritte werden im Display mit einem B
gekennzeichnet.
Zusätzlich wird der Vorgang im Display nochmals graphisch dargestellt.
Sie erkennen, der Block im Beispiel umfasst insgesamt vier Schritte von Schritt 2 bis
Schritt 5
