- 67 -
Ein Chase schaltet jeweils zwischen dem On- und Off-Wert, und zwar konform zu der in der Ablaufgrafik
dargestellten Reihenfolge

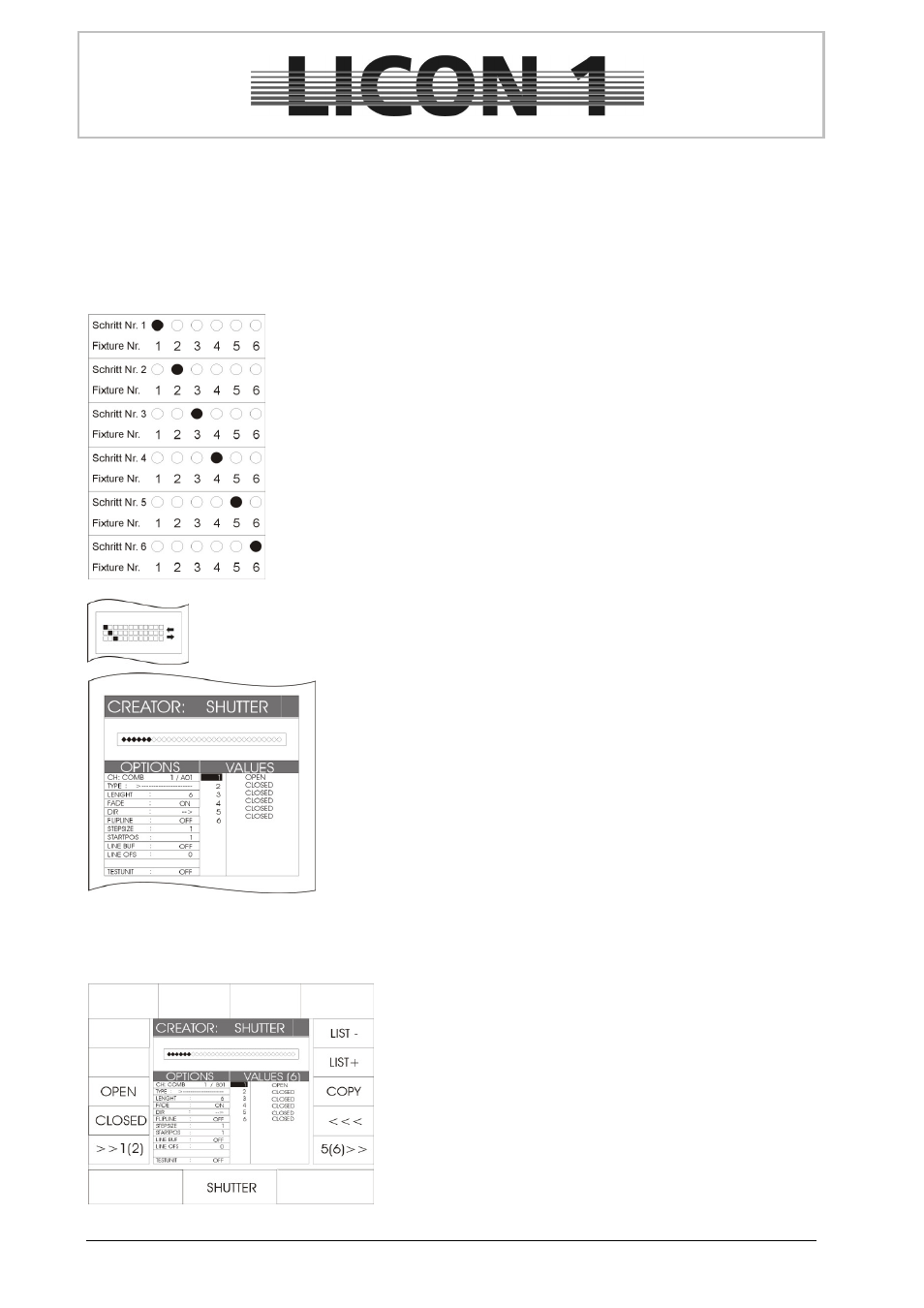

Die hier dargestellte Ablauf-Grafik ist also folgendermaßen zu entschlüsseln:
Beispiel:
Im Chase werden 6 Moving-Lights angesteuert.
Der On-Wert ist: Shutter = open (offen)
Der Off-Wert ist: Shutter = closed (geschlossen)
Im ersten Schritt wird Moving-Light 1 den Shutter öffnen, währen die anderen
fünf Moving-Lights den Shutter geschlossen haben.
Im zweiten Schritt werden die Moving-Lights Nummer 1, 3, 4, 5 und 6 die
Shutter geschlossen haben und das Moving-Light Nr. 2 hat den Shutter offen.
Im dritten Schritt sind die Shutter von Moving-Light Nr. 1,2,4,5 und 6
geschlossen, während der Shutter von Moving-Light Nr. 3 offen ist, usw.
Sind hinter der Abbildung eines Ablaufmusters zwei Pfeile, dann läuft dieses Muster bis
zum Ende durch und wieder zurück. Im Gegensatz dazu laufen die nicht mit Pfeilen
gekennzeichneten Ablaufmuster als Schleife immer vom ersten bis zum letzten Schritt
durch.
Nachdem Sie wie zuvor beschrieben die Anzahl und Ablaufreihenfolge
der gewünschten Moving-Lights oder PARs angewählt haben, rufen
Sie nun über Druck der entsprechenden Funktions-Taste das
gewünschte Muster auf. Im Display wird sofort die Anzahl und
Reihenfolge der Chase-Schritte dargestellt.
Hinter der Bezeichnung VALUES steht die Anzahl der Schritte in
Klammer. Zusätzlich werden die DMX-Werte jedes Schrittes nochmals
in der Ablaufliste (unterhalb der Bezeichnung VALUES) aufgeführt.
Wenn Sie nun die einzelnen Chase-Parameter einstellen möchten,
drücken Sie die Funktions-Tasten „<<<“ oder „>>>“ um auf die Seite 5
zu wechseln.
Um die Eingabe zu bestätigen drücken Sie die STORE-Taste im Kombi-Bereich. Das Display springt
dann wieder in das PROG COMB CHASE Menü.
11.2.5 Seite fünf im Funktions-Generator (Lauflicht über mehr als zwei Einstellungen)
Ein Standard-Chase schaltet immer zwischen zwei
Einstellungen (entweder Presets oder DMX-Werten). Auf der
Seite fünf gibt es die Möglichkeit diese Liste zu erweitern.
Wir behandeln die Seite fünf im Funktions-Generator anhand
eines Shutter-Chases.
In der Grafik erkennen Sie ein Chase über sechs Schritte, in
dem zwischen open (offen) und closed (geschlossen)
abgewechselt wird.
Schritt 1: Moving-Head 1: open
