2.4 PATCH / Zuordnen der DMX-Kanäle im PAR-/AUX-Bereich
Die Zuordnung der DMX-Kanäle für die AUX- und Par-Sektion erfolgt, ebenso wie die Zuordnung der
DMX-Kanäle im Fixture Bereich, im PATCH-Menü. Nachdem Sie im CONFIG-Menü den Menü-Punkt

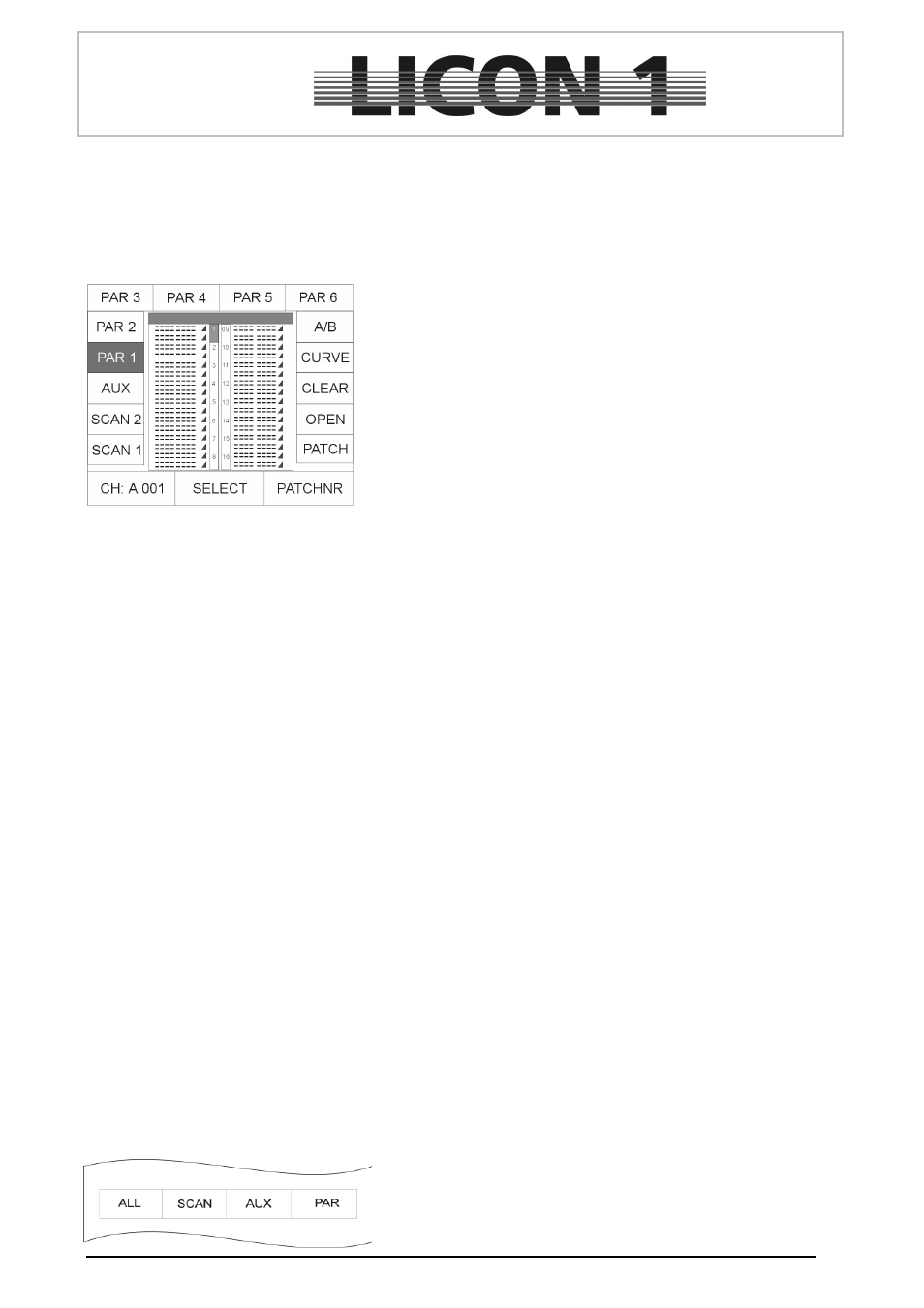

PATCH aufgerufen haben, erscheint nach Anwahl der PAR1-Taste folgender Display-Aufbau:
Die einzelnen Funktions-Tasten dienen zur Eingabe folgender
Funktionen:
SCAN 1:
DMX-Adressen für die Moving-Lights Nr.
1 – 16
SCAN 2:
DMX-Adressen für die Moving-Lights Nr.
17-32
AUX:
DMX-Adressen für die Aux-Regler
PAR1:
DMX-Adressen für die Dimmer-Kanäle
1-16
PAR2:
DMX-Adressen für die Dimmer-Kanäle
17-32
PAR3:
DMX-Adressen für die Dimmer-Kanäle
33-48
PAR4:
DMX-Adressen für die Dimmer-Kanäle 49-64
PAR5:
DMX-Adressen für die Dimmer-Kanäle 64-80
PAR6:
DMX-Adressen für die Dimmer-Kanäle 81-96
A/B:
Wahl DMX-Ausgang
CLEAR:
Löschen aller eingestellten Adressen
OPEN:
Selektives Löschen einer DMX-Adresse
PATCH:
Eingabe-Bestätigung
Linkes Encoder-Rad: Einstellung der DMX-Adressen
Mittleres Encoder-Rad: Bewegen des Cursors nach oben und unten
Rechtes Encoder-Rad: Bewegen des Cursors nach links und rechts
2.4.1 Eingabe der DMX-Adressen (Startadressen) im PAR- und AUX-Bereich
Sie können jeder Par-Taste (1-32) bis zu vier DMX-Adressen zuordnen. Dazu wählen Sie im Menü
PATCH PAR 1 aus. Nun können Sie über den mittleren und rechten Encoder-Rad die Taste in der
Fixtuer-/PAR-Selektion anwählen, für die Sie DMX-Adressen eingeben möchten. Über den linken
Encoder-Rad geben Sie die Kanal-Zahl an.
Da bei der Licon 1 zwei getrennte DMX-Ausgänge zur Verfügung stehen, müssen Sie angeben, ob die
Ausgabe über Ausgang A oder Ausgang B stattfinden soll. Die Umstellung zwischen beiden Ausgängen
erfolgt durch Drücken der Funktions-Taste A/B.
Die Zuordnung des Kanals erfolgt durch Drücken der Funktions-Taste PATCH.
Der Cursor springt nach jeder Bestätigung durch die Funktions-Taste eine Position weiter und es wird
automatisch der nächste freie DMX-Kanal vorgeschlagen, der wiederum nur mit PATCH bestätigt werden
muss.
2.4.2 Selektives Löschen eingegebener DMX-Kanäle
Wenn die DMX-Zuordnung einer einzelnen Taste gelöscht werden soll, dann wählen Sie diese über das
mittlere Encoder-Rad an und drücken anschließend die Funktions-Taste OPEN.
2.4.3 Löschen aller eingegebenen DMX-Kanäle
Zum Löschen der eingegebenen DMX-Kanäle drücken Sie die
Funktions-Taste CLEAR.
Im Display erscheint dann folgender Aufbau:
