2.8 Die MIDI-Funktion
Über die MIDI-Funktion können Sie die Licon 1 komplett fernsteuern. Ob die Licon 1 über ein MIDI-
Keyboard oder einen MIDI-Sequenzer angesteuert werden soll ist egal, die Arbeitsweise ist die gleiche.
Sie können jeder Taste an der Licon 1 eine MIDI-Note zuweisen. Wichtig ist, dass Sie die MIDI-Sektion
freischalten. Die aktuelle MIDI-Einstellung können Sie im Hauptmenü (Mainmenü) in dem Bereich
REMOTE erkennen.

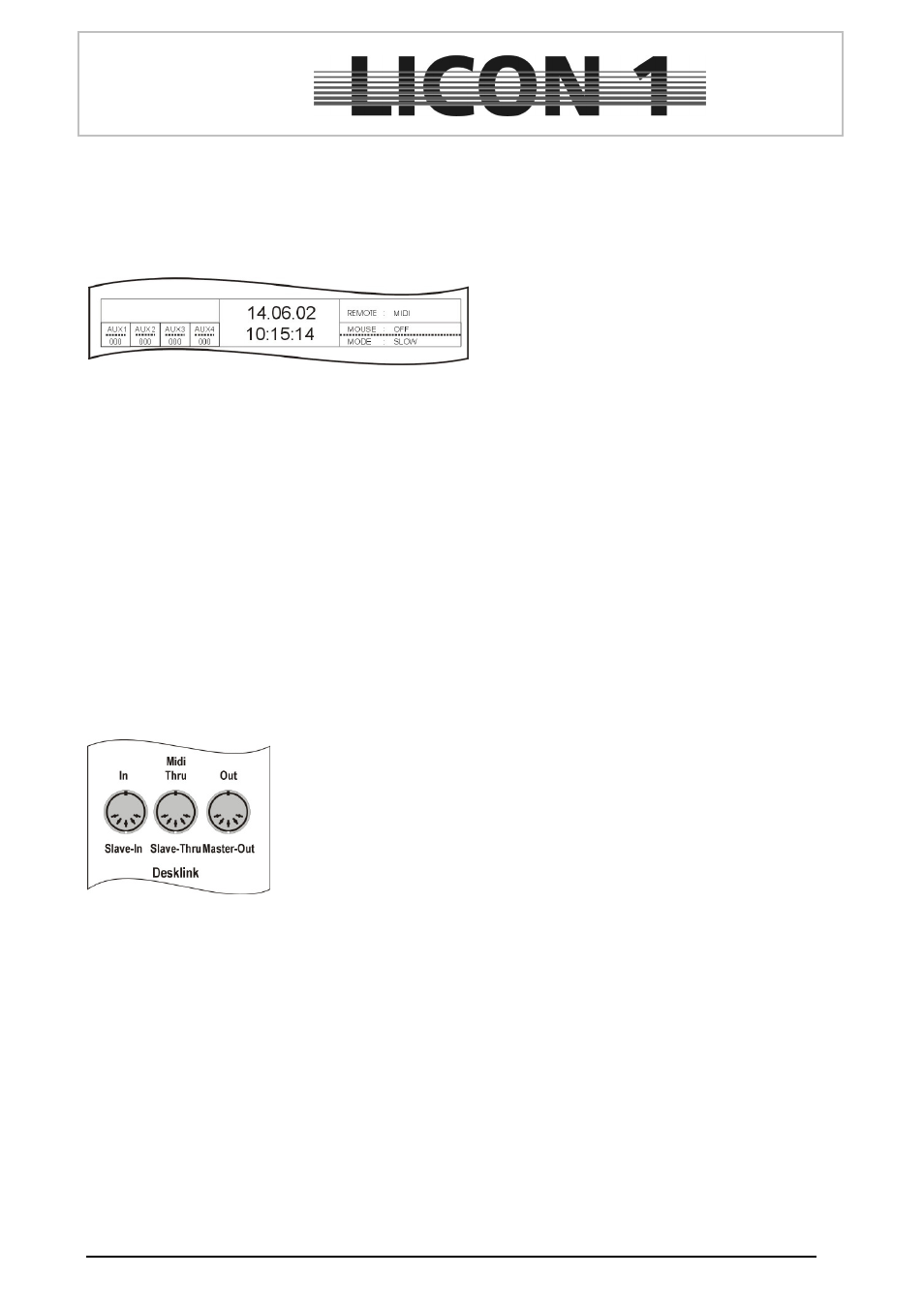

Eine Freischaltung können Sie an der
Displaydarstellung:
„Remote : MIDI“
erkennen2.7.1 Freischalten der MIDI-Sektion
Die MIDI-Freischaltung wird im REMOTE-Menü (welches ein Untermenü des TOOL-Menüs ist)
eingestellt.
Das TOOL-Menü kann aufgerufen werden, wenn das Display das Hauptmenü anzeigt. Drücken Sie die
Funktions-Taste TOOL. In dem Tool-Menü können Sie durch Drücken der Funktions-Taste REMOTE, in
das Remote-Menü gelangen. Dieses Menü ist für die Fernsteuer-Einstellungen der Licon1 zuständig ist.
Schalten Sie die MIDI-Funktion durch Drücken der Funktions-Taste MIDI frei.
2.8.1 Löschen der MIDI-Freischaltung
Die MIDI-Freischaltung wird im REMOTE-Menü (welches ein Untermenü des TOOL-Menüs ist)
eingestellt.
Das TOOL-Menü kann aufgerufen werden, wenn das Display das Hauptmenü anzeigt. Drücken Sie die
Funktions-Taste TOOL. In dem Tool-Menü können Sie durch Drücken der Funktions-Taste REMOTE, in
das Remote-Menü gelangen. Dieses Menü ist für die Fernsteuer-Einstellungen der Licon1 zuständig ist.
Schalten Sie die MIDI-Funktion durch Drücken der Funktions-Taste OFF aus.
2.8.2 Anschließen eines MIDI-Geräts
MIDI-Geräte werden mit einem handelsüblichen 5-pol. MIDI-Kabel an der Licon 1 angeschlossen. Auf
der Rückseite der Licon1 befinden sich die MIDI Anschlüsse. Stecken Sie Ihr MIDI-Kabel in die MIDI-
Buchse IN ein und verbinden Sie den Stecker des Kabels dann mit Ihrem MIDI-Gerät (MIDI-OUT
Buchse).
2.8.3 Einstellen des MIDI-Kanals
