5 Programmierhilfen für Pan- und Tiltwerte
Mit Programmierhilfen für Pan und Tiltwerte werden Funktionen bezeichnet, mit denen komplexe
Abfolgen einfach und schnell programmiert werden können. In diesem Kapitel sind zum einen die Fächer-
Funktion (Fixture Selection Pan/Tilt) und die vorprogrammierten Bewegungsmuster (Fixture-Selection
Moving-Patterns) beschrieben. Die in diesen beiden Parameterbereichen eingestellten Abfolgen können
als Presets gespeichert werden.
5.1 Fächer Funktion
Mit der Fächer-Funktion kann einer Gruppe von Moving-Lights unterschiedliche Ablenkwinkel zugeordnet
werden. Als Resultat aus dieser Zuweisung entstehen wellen- oder fächerförmige Bühnenbilder.
Dabei werden fächerförmige Bühnenbilder durch Eingabe von Ablenkwinkel im Panbereich und
wellenförmige Bühnenbilder durch Eingabe von Ablenkwinkeln im Tiltbereich erreicht.
Um die Erklärungen nicht unnötig zu komplizieren gehen wir bei den folgenden Beispielen immer von
einer Mittelstellung der Moving-Lights im Tiltbereich aus (50% oder DMX-Wert 127). Bei den grafischen
Darstellungen wird diese Mittelstellung mit einer Linie markiert um dem Betracher das Verständnis zu
erleichtern.

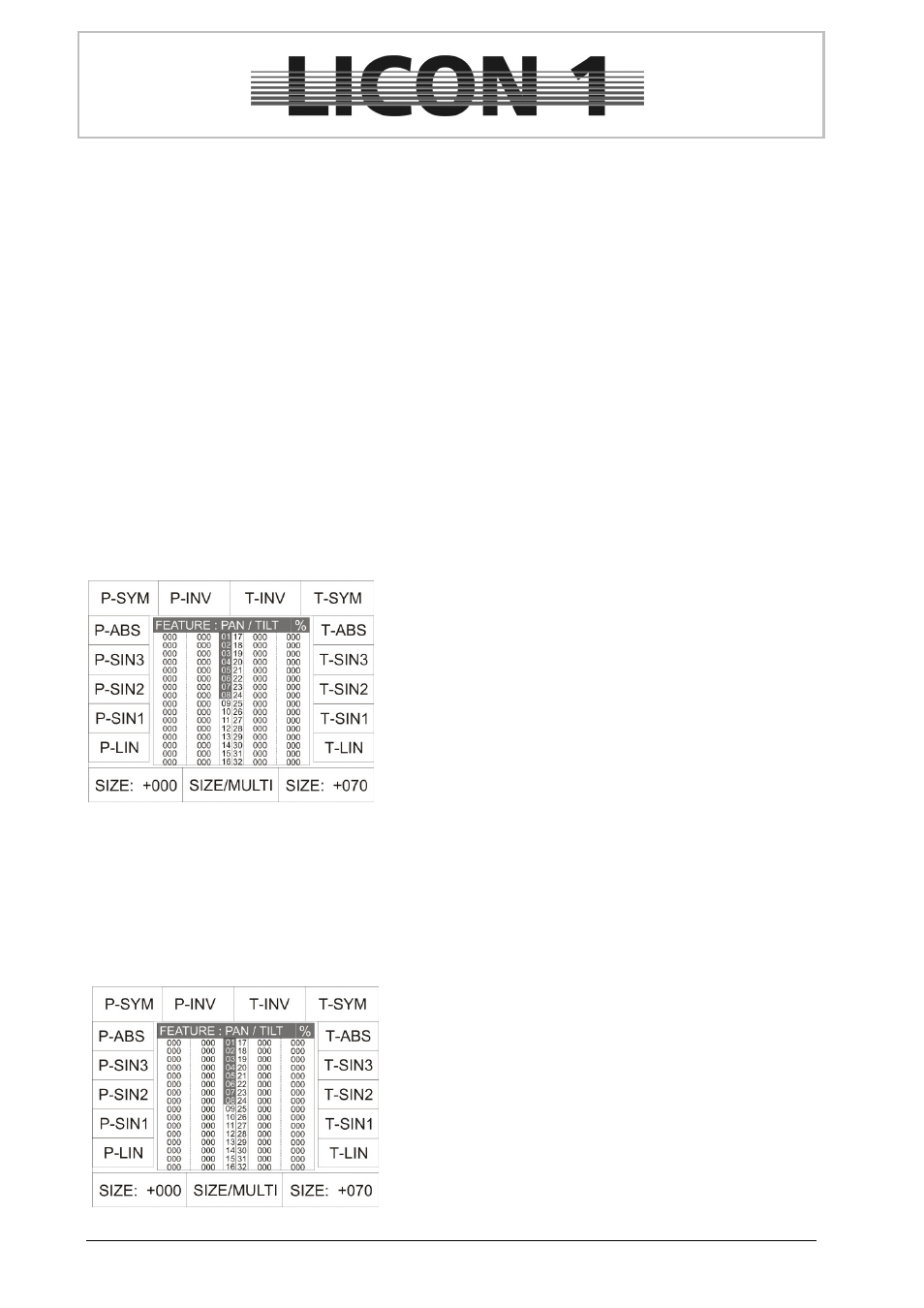

Das Aufrufen der Fächer-Funktion erfolgt durch zweimaliges Drücken der Pan/Tilt-Taste im Feature-
Selection Bereich. Folgender Display-Aufbau erscheint:
Dabei stehen folgende Funktionen zur Verfügung:
P-LIN
Lineare Ablenkung im Pan-Bereich
P-SIN1 Sinusfunktion im Pan-Bereich
P-SIN2 Sinusfunktion im Pan-Bereich
P-SIN3 Sinusfunktion im Pan-Bereich
P-ABS Funktion mit absoluten Werten im Pan-
Bereich
P-SYM
Symmetrische Ablenkung im Pan-Bereich
P-INV Inversfunktion im Pan-Bereich, ausgehend
von der Mittelstellung
T-INV
Inversfunktion im Tilt-Bereich, ausgehend von
der Mittelstellung
T-SYM Symmetrische Ablenkung im Tilt-Bereich
T-ABS Funktion mit absoluten Werten im Tilt-Bereich
t-SIN3 Sinusfunktion im Tilt-Bereich
T-SIN2 Sinusfunktion im Tilt-Bereich
T-SIN1 Sinusfunktion im Tilt-Bereich
T-LIN Lineare Ablenkung im Tilt-Bereich
5.1.1 Eingabe der Fächer-Funktion
In den folgenden Beispielen werden die unterschiedlichen
Eingaben anhand von Eingabewerten im Tiltbereich erklärt.
Um die Fächerfunktion eingeben zu können drücken Sie zwei
Mal auf die Taste Pan/Tilt in der Feature-Selection.
Der Displayaufbau sieht aus, wie links dargestellt.
Wählen Sie die gewünschten Moving-Lights an. Achten Sie
dabei darauf, in Gruppen zu Arbeiten. Also entweder die
Scheinwerfer der Backtruss, oder die der Fronttruss, oder die
Gruppe, die evtl auf dem Boden platziert ist. Wenn Sie alle
Scheinwerfer in dieser Funktion mit einbeziehen, ohne auf
deren Aufhängung (in einer Linie) zu achten, dann wird im
Ergebnis vermutlich weder ein schöner Fächer, noch eine Welle erkennbar sein.
