JB-Lighting Licon 1 Benutzerhandbuch
Seite 34
- 34 - JB-lighting Lichtanlagen GmbH Sallersteigweg 15 89134 Blaustein Telefon ++49(0)7304 9617-0
Unsere Beispiele und die zugehörigen Grafiken beziehen sich immer auf 8 Moving-Lights, die in einer
Linie aufgehängt wurden.
Die Ausgangsgrafik dazu sieht aus wie hier links dargestellt:
Dabei bilden die Moving-Lights eine Linie.
Wählen Sie eine der Funktionen (z.B. T-LIN) durch Drücken der
Funktionstaste aus.
Geben Sie über das rechte Encoder-Rad (z.B. Size: +70) die Größe
des Abstrahlwinkels ein. Die Linie, hier links dargestelle verändert sich
bis zum Zustand, rechts dargestellt.

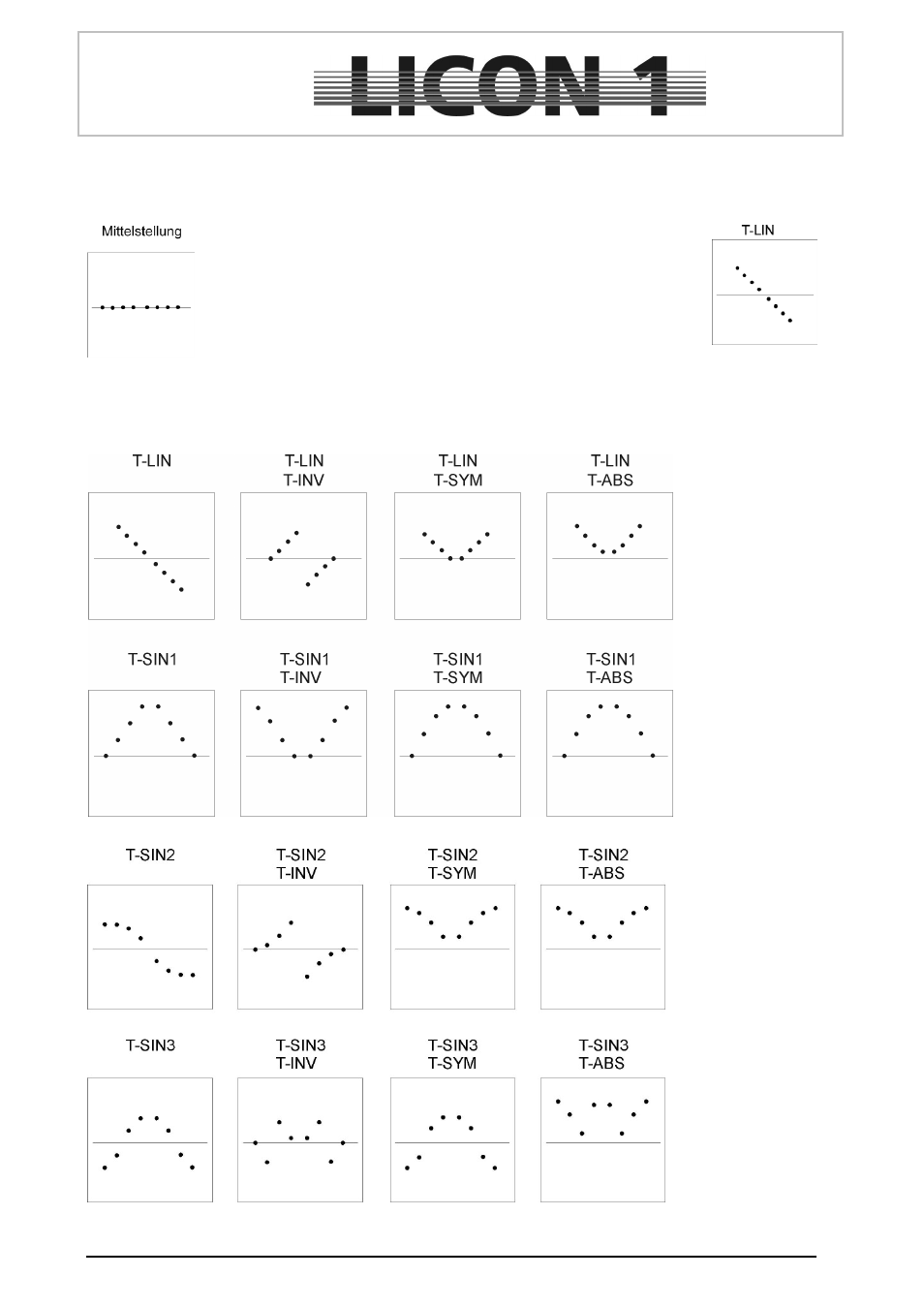

Im folgenden sehen Sie die grafische Aufschlüsselung aller möglichen Fächer-Funktionen, die bei 8
Scheinwerfern, Grundeinstellung Size: +70 erstellt werden können. Oberhalb der Grafik ist dabei jeweils
die aktive Funktion benannt.
