- 63 -

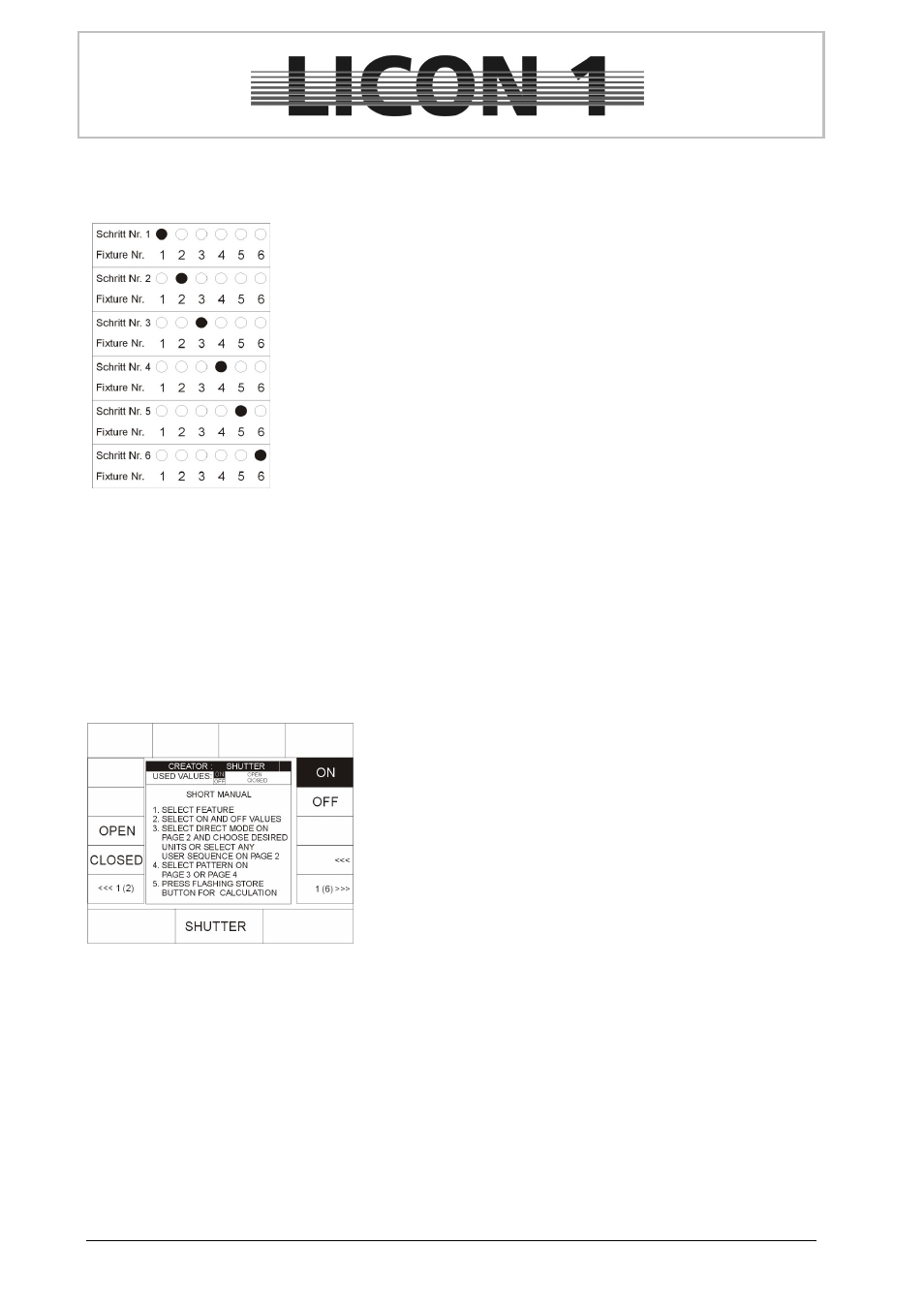

Die hier dargestellte Ablauf-Grafik ist also folgendermaßen zu entschlüsseln:
Beispiel:
Im Chase werden 6 Moving-Lights angesteuert.
Der On-Wert ist: Shutter offen
Der Off-Wert ist: Shutter geschlossen.
Im ersten Schritt wird Moving-Light 1 den Shutter offen haben, währen die
anderen fünf Moving-Lights den Shutter geschlossen haben.
Im zweiten Schritt werden die Moving-Lights Nummer 1, 3, 4, 5 und 6 die
Shutter geschlossen haben und das Moving-Light Nr. 2 den Shutter geöffnet
haben.
Im dritten Schritt sind die Shutter von Moving-Light Nr. 1,2,4,5 und 6
geschlossen, während der Shutter von Moving-Light Nr. 3 geöffnet ist, usw.
11.2.3 Erweiterte Programmierung mit dem Funktions-Generator
(Create)
In den folgenden Kapiteln wird auf die Funktionen des Funktions-Generators im einzelnen eingegangen.
Um es Ihnen möglichst einfach zu machen die entsprechenden Schritte nachvollziehen zu können, wird
hier jeweils von den Seiten des Funktions-Generators gesprochen.
Sobald der Funktions-Generator wie in Kapitel 11.1 aufgerufen wurde erkennen Sie bei den Funktions-
Tasten unten links und recht die Umschalt-Funktion, die mit den Pfeilen „>>>“ oder „<<<“ gekennzeichnet
ist. Daneben steht jeweils welche Seite gerade im Display dargestellt wird, z.B. „ 2 (6)“ bedeutet es ist
Seite 2 von insgesamt 6 Seiten aktiv.
11.2.3.1 Seite eins im Funktions-Generator (Preset Auswahl)
Auf dieser Seite befindet sich eine englische Kurzanleitung, die nochmals die Schritte der in Kapitel 11.1
„Einfachen Programmierung mit dem Funktions-Generator“ aufzeigt.
Außerdem stellt die Seite eins des Funktions-Generators jeweils
die Presets dar, die für das aktuell aktive Feature abgespeichert
wurden. Im Beispiel hier für den Shutter.
Die Feature-Anwahl kann durch Drücken der Tasten in der
Feature-Selektion geändert werden.
Die Presets werden auf der linken und oberen Seite im Display
dargestellt und können über die zugeordneten Funktions-Tasten
aufgerufen werden. Wenn mehr Presets abgespeichert wurden,
als im Display dargestellt werden können, dann können diese
über die Funktions-Taste „<<<“ angezeigt werden.
Das Chase schaltet jeweils zwischen den sogenannten On- und Off-Werten, die in Kapitel 11.1.1
nochmals näher beschrieben sind.
Geben Sie nun den Wert für den On-Wert an.
Dafür muss zuerst die Funktions-Taste „ON“ angewählt werden, bis sie im Display invertiert dargestellt
wird.
Nun drücken Sie eine der Funktions-Tasten, denen ein Preset zugeordnet ist, oder stellen Sie den Wert
über die Encoder-Räder ein.
Geben Sie anschließend den Wert für den Off-Wert an.
Dafür drücken Sie die Funktions-Taste „OFF“, die daraufhin invertiert dargestellt wird. (Die Invertierung
der Funktions-Taste „ON“ wird gleichzeitig aufgehoben).
11.2.3.2 Seite zwei im Funktions-Generator (Ablaufreihenfolge)
