JB-Lighting Licon 1 - Handbuch (Seite 13)

JB-lighting Lichtanlagen GmbH Sallersteigweg 15 89134 Blaustein Telefon ++49(0)7304 9617-0
- 13 -
BLACK-L
Mit dem mittleren Encoder-Rad haben Sie die Möglichkeit einen Wert von 0 – 255
einzugeben. Dieser Wert bestimmt die Fader-Stellung bei welcher der Blackout aktiviert
wird. (Blackout-Level)
Wichtig: nicht auf den DMX-Wert 255 stellen!!!
dieser Programm-Punkt wird über die Taste Escape verlassen
2.2 SELECT / CONFIG-Erstellung mit Hilfe der Fixture-Bibliothek
Wählen Sie aus dem Hauptmenü den Menüpunkt CONFIG durch Drücken der entsprechenden
Funktions-Taste aus. Aktivieren Sie anschließend den Menü-Punkt SELECT .

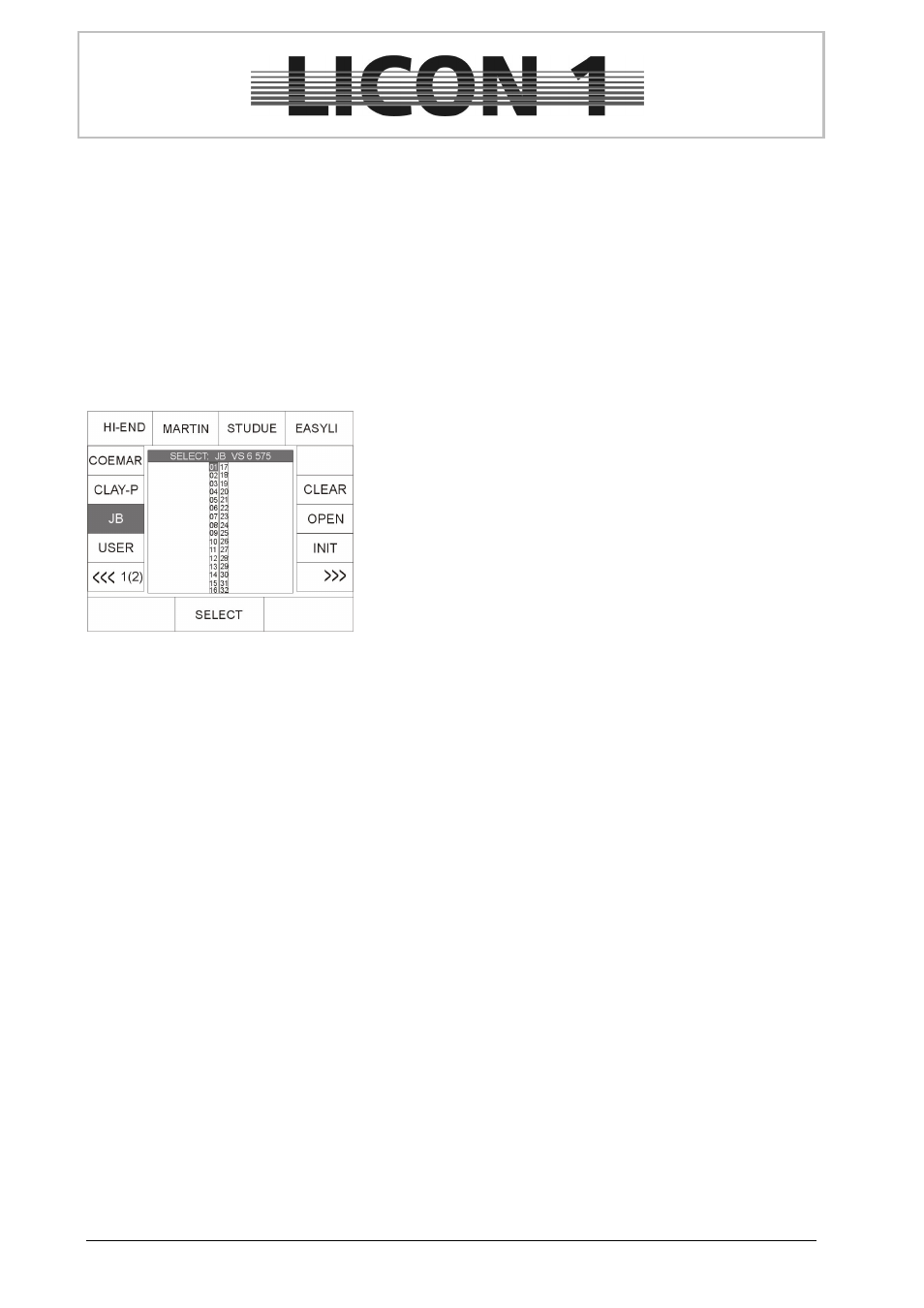

Folgender Display-Aufbau erscheint:
Nun Wählen Sie über die Fixture-/Par-Selection Tasten die
Fixture-Plätze (Tasten 1-32) aus, die belegt werden sollen. (Es
kann immer nur eine Moving-Light Type während eines
Initialisierungsvorgang ausgewählt werden. Der Vorgang muss
also für jede unterschiedliche Moving-Light Type wiederholt
werden).
Sobald die gewünschten Fixtureplatz-LEDs (Tasten 1-32)
leuchten, können Sie im Display den gewünschten Moving-Light
Typ mit dem mittlerem Endcoder-Rad (SELECT) anwählen. Im
Display erscheinen die Felder der aktivierten Fixtureplatz und
des angewählten Moving-Light Typs farblich invertiert . Durch
Drücken der Funktions-Taste INIT wird nun die ausgewählte
Moving-Light Type den ausgewählten Fixtureplätzen zugeordnet.
Sollen zusätzliche Moving-Light Typen den Fixtureplätzen (Tasten 1-32) zugeordnet werden, müssen
zuerst die aktiven Tasten aus der Fixture-/Par-Selection deaktiviert werden (LEDs dürfen nicht mehr
leuchten). Danach wählen Sie die gewünschten Fixtureplätze an und wiederholen dann den
Initialisierungs-Vorgang, wie oben beschrieben.
Achtung:
Wird ein Moving-Light aus der Bibliothek kopiert so werden die PESET Namen mit kopiert.
dieser Programm-Punkt wird über die Taste ESCAPE verlassen
2.2.1 Löschen einzelner Moving-Lights aus der Fixtureliste
Sollen ein oder mehrere Moving-Lights aus der Fixtureliste entfernt werden, dann müssen der/die
Moving-Lights über die Fixture-/Par-Selektion (Tasten 1-32) aktiviert werden. Zum Löschen drücken Sie
die Funktions-Taste OPEN im CONFIG/Select-Menü.
2.2.2 Löschen der gesamten Fixtureliste
Wenn Sie die komplette Fixtureliste löschen möchten, dann drücken Sie die Funktions-Taste CLEAR im
CONFIG/Select-Menü. Bestätigen Sie den Vorgang durch Drücken der Funktions-Taste YES.
2.3 PATCH / Zuordnen der Startadressen im Fixture Bereich
Nach dem Erstellen der Fixtureliste, müssen den einzelnen Moving-Lights die Startkanäle zugeordnet
werden. Diese Zuordnung wird im CONFIG/PATCH-Menü vorgenommen.
Wählen Sie aus dem Hauptmenü den Menüpunkt CONFIG durch Drücken der entsprechenden
Funktions-Taste aus.
Rufen Sie anschließend den Menüpunkt PATCH auf.
Es erscheint folgende Monitoranzeige:
Im Display erscheint die zuvor angelegte Fixtureliste. Dabei steht jeweils unter dem Namenskürzel die
Kanalanzahl des Moving-Lights in Klammern. Aus Platzgründen gibt es in diesem Menü zwei Seiten für
die Fixtureliste. Sie können per Tastendruck zwischen Seite 1 (Moving-Light Nr. 1 bis 16), genannt Scan
