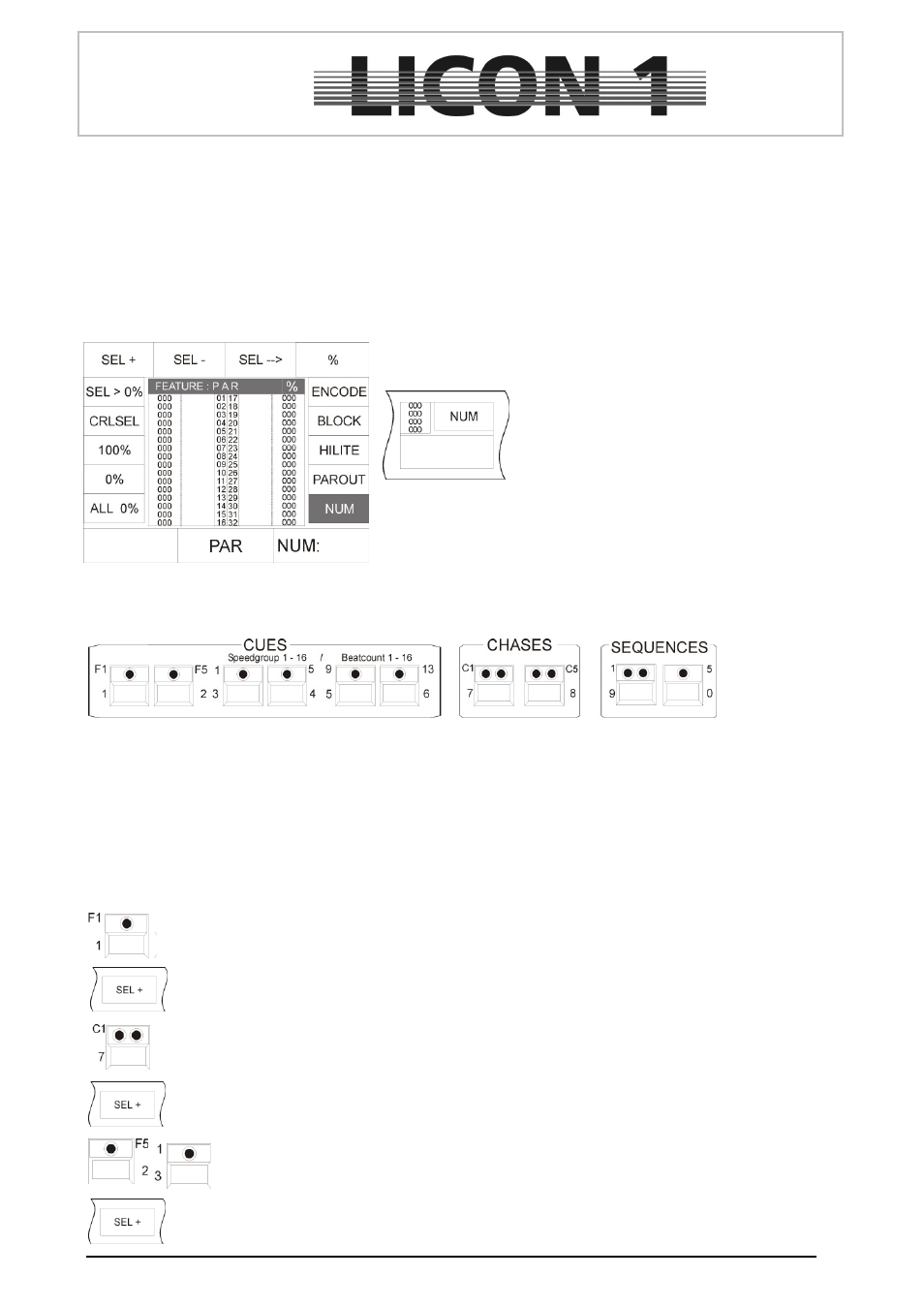

18.6 Der Numerische Block
Um Kombinationen von PAR Kanälen anzuwählen eignet sich der Numerische Block. Aufgerufen wird er
über die Funktions-Taste NUM. (Auch diese Funktion ist im Display zu verfolgen, deshalb muss der
mittlere Master-Fader ( C-PAR) nach oben gezogen sein).
Nach dem Aufrufen des Numerischen Blocks erscheinen folgende Funktions-Tasten im Displays
Kanalkombinationen können nun über die Funktions-Tasten SEL + , SEL - und SEL in Kombination mit
den Tasten der CUES/CHASES/SEQUENCES Sektion
eingegeben werden.
SEL +:
Zur Bestätigung der Eingabe eines einzelnen
Kanals
SEL - :
Zur Bestätigung der Löschung eines einzelnen
Kanals
SEL :
Zur Bestätigung eine Kanal-Blocks
% :
Eingabe des prozentualen DMX-Werts für die selektierten Kanäle.
Beispiel zur Eingabe einer PAR-Kombination mit Hilfe des Numerischen Blocks:
Wichtig: Um sicher zu sein, dass keine unerwünschten Kanäle angesprochen werden, löschen Sie zuerst
die aktuelle Auswahl durch Drücken der Funktions-Taste CLRSEL (Es leuchten dann keine LEDs im
Bereich FIXTURE-/PAR-SELECTION)
Der gewünschte Block soll aus den Kanäle 1, 7 und 32-46 mit einem DMX-Wert von 50% bestehen.
Die Eingabe erfolgt in folgender Reihenfolge:
Cue-Taste 1 drücken
Mit der Funktions-Taste SEL+ bestätigen
Cue-Taste 7 drücken
Mit der Funktions-Taste SEL+ bestätigen
Cue-Taste 3 und Cue-Taste 2 drücken
Mit der Funktions-Taste SEL+ bestätigen
