Bedienungsanleitung Watson-Marlow-Pumpen 520BpN IP66/NEMA 4X und 520Bp IP31 20

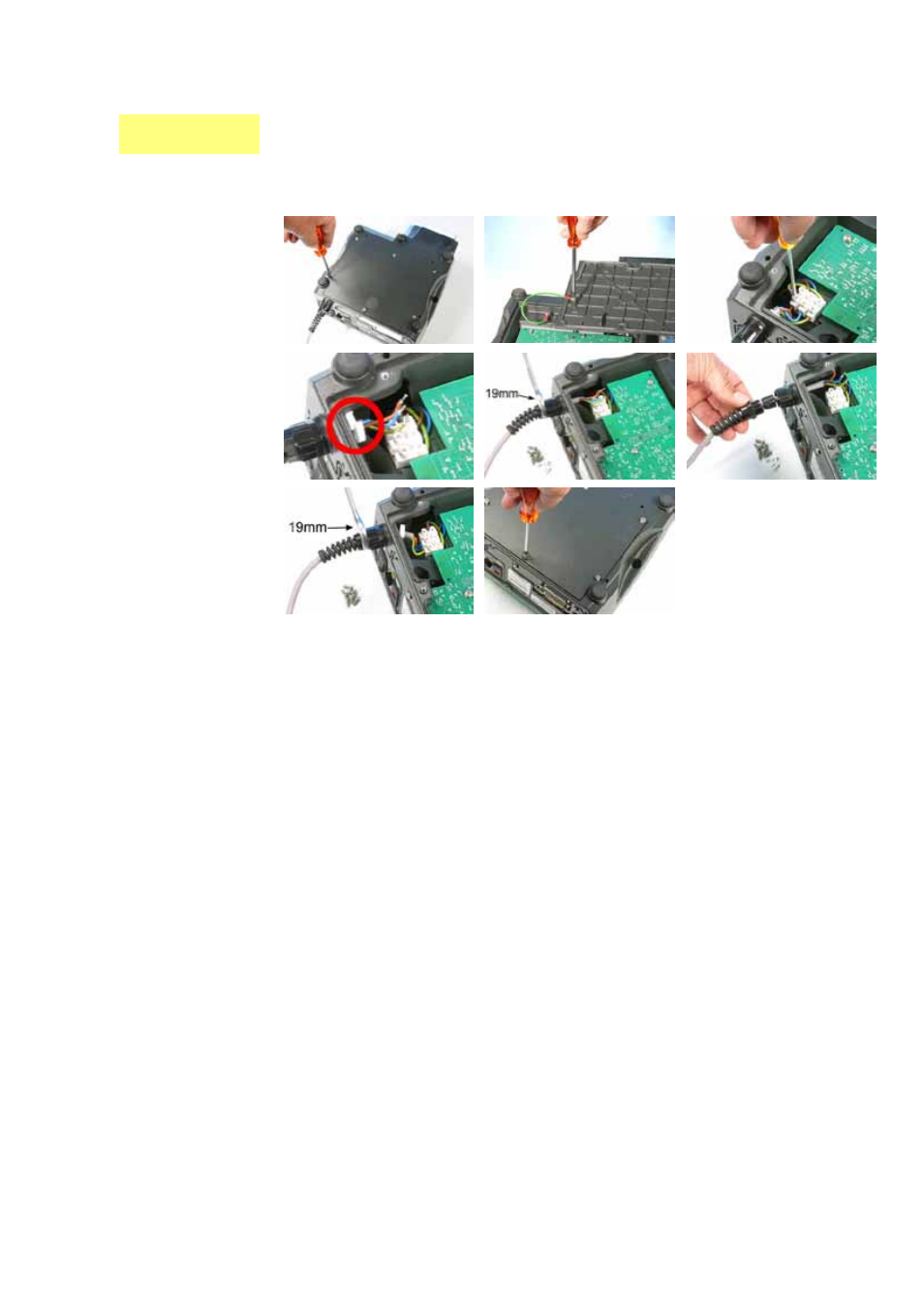

Falls das Netzstromkabel für Ihre Anlage ungeeignet ist, kann es ausgetauscht
werden. Für den Austausch können Sie das Modul 520N angebaut lassen oder aber
erst abnehmen (so wie für eine bessere Übersicht in der Abbildung gezeigt).
l Stellen Sie sicher, dass die Pumpe von der Netzstromversorgung getrennt ist.
l Schrauben Sie die sechs Schrauben an der Abdeckung der Schnittstellenkarte
unter der Pumpe ab. Heben Sie die Abdeckung der Schnittstellenkarte ab.
Möglicherweise ist es praktischer, die Abdeckung ganz abzunehmen. Lösen Sie
in diesem Fall das Erdungskabel der Abdeckung.
l Ziehen Sie die Steckverbinder am Klemmenblock ab. Nehmen Sie die
Halteklammer ab, indem Sie die Backen in entgegengesetzter Richtung zur
Seite schieben.
l Lockern Sie die Kabelverschraubung mit einem 19-mm-Schraubenschlüssel und
entfernen Sie Verschraubung und Kabel.
l Führen Sie ein Ersatzkabel durch die Kabelverschraubung, das Pumpengehäuse
und die Halteklammer. Schließen Sie das neue Kabel gemäß der obigen
Zeichnung an die Blocksteckverbinder an.
l Ziehen Sie die Halteklammer und die Verschraubung mit einem Drehmoment
von 2,5 Nm fest. Stellen Sie sicher, dass der Erdungsanschluss der
Kartenabdeckung fest sitzt. Bringen Sie die Kartenabdeckung an und achten Sie
dabei darauf, dass das Erdungskabel nicht durch die Abdeckung eingeklemmt
wird. Achten Sie darauf, dass der Dichtungsstreifen richtig sitzt und korrekt
dichtet.
