Bedienungsanleitung Watson-Marlow-Pumpen 520BpN IP66/NEMA 4X und 520Bp IP31 83
Stellen Sie sicher, dass die Anschlusshülse des einzu-
bauenden Elements dieselbe Farbe aufweist wie der
Rotordeckel des Pumpenkopfes.
Einlegen des 520RE-Elements

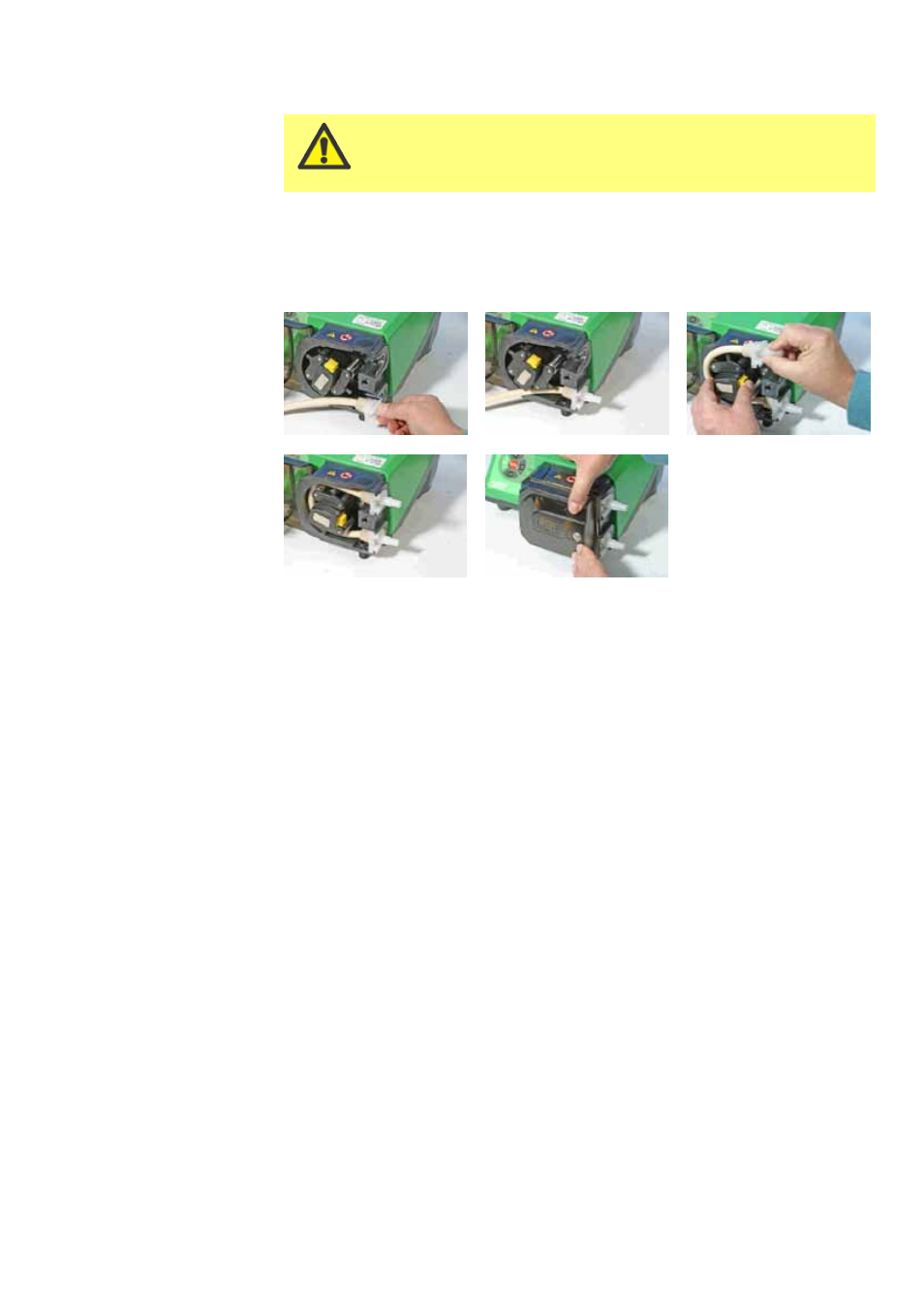

Hinweis: Das Einsetzen der Elemente ist bei industriellen (siehe Abbildung) und
sanitären Elementen gleich.
l Wählen Sie ein geeignetes Watson-Marlow 520RE-Schlauchelement, wobei auf
Druckleistung, Innendurchmesser, Schlauchmaterial und Verbindertyp zu achten
ist. Drucknennwerte siehe oben stehende Tabelle. Stellen Sie sicher, dass die
Anschlusshülse des einzubauenden Elements dieselbe Farbe aufweist
wie der Rotordeckel des Pumpenkopfes.
l Schieben Sie den D-fömigen Steckverbinderflansch an einem Ende des Elements
in die Aufnahme des unteren D-Steckverbinders.
l Rücken Sie die Rotorkupplung aus, indem Sie den gelben Kupplungsknopf
an der Seite der Rotornabe ganz eindrücken und die Nabe bei gedrücktem
Kupplungsknopf um einige Grad drehen. Der Rotor kann jetzt unabhängig von
Getriebe und Motor um eine ganze Umdrehung gedreht werden. Drücken Sie
den Kupplungsknopf nochmals, falls die Kupplung wieder einrastet, bevor der
Schlauch ganz eingelegt ist, und drehen Sie den Rotor um einige Grad.
l Legen Sie das Schlauchelement in das Pumpenkopf-Schlauchbett ein und
drehen Sie dazu ggf. den Rotor. Achten Sie darauf, dass der Schlauch nicht
verdreht oder zwischen den Führungsrollen und dem Schlauchbett eingeklemmt
wird.
l Schieben Sie den zweiten D-fömigen Steckverbinderflansch in die Aufnahme
des oberen D-Steckverbinders.
l Stellen Sie sicher, dass das Element in der Mitte des Schlauchbetts ist und die
Steckverbinderflansche zuverlässig befestigt sind.
l Schließen Sie den Deckel vollständig, sodass die Verriegelung einrastet.
l Schließen Sie mit passenden Verbindungsstücken geeignete Leitungen an den
Schlauch im Pumpenkopf an. Siehe unten.
