35.5 520RE Anschluss des Elementes
Wählen Sie geeignete Schläuche für den Anschluss an für die saug- und druck-
seitigen Verbinder des Schlauchelementes aus. Stellen Sie sicher, dass der
Drucknennwert auf die Anwendung abgestimmt ist.

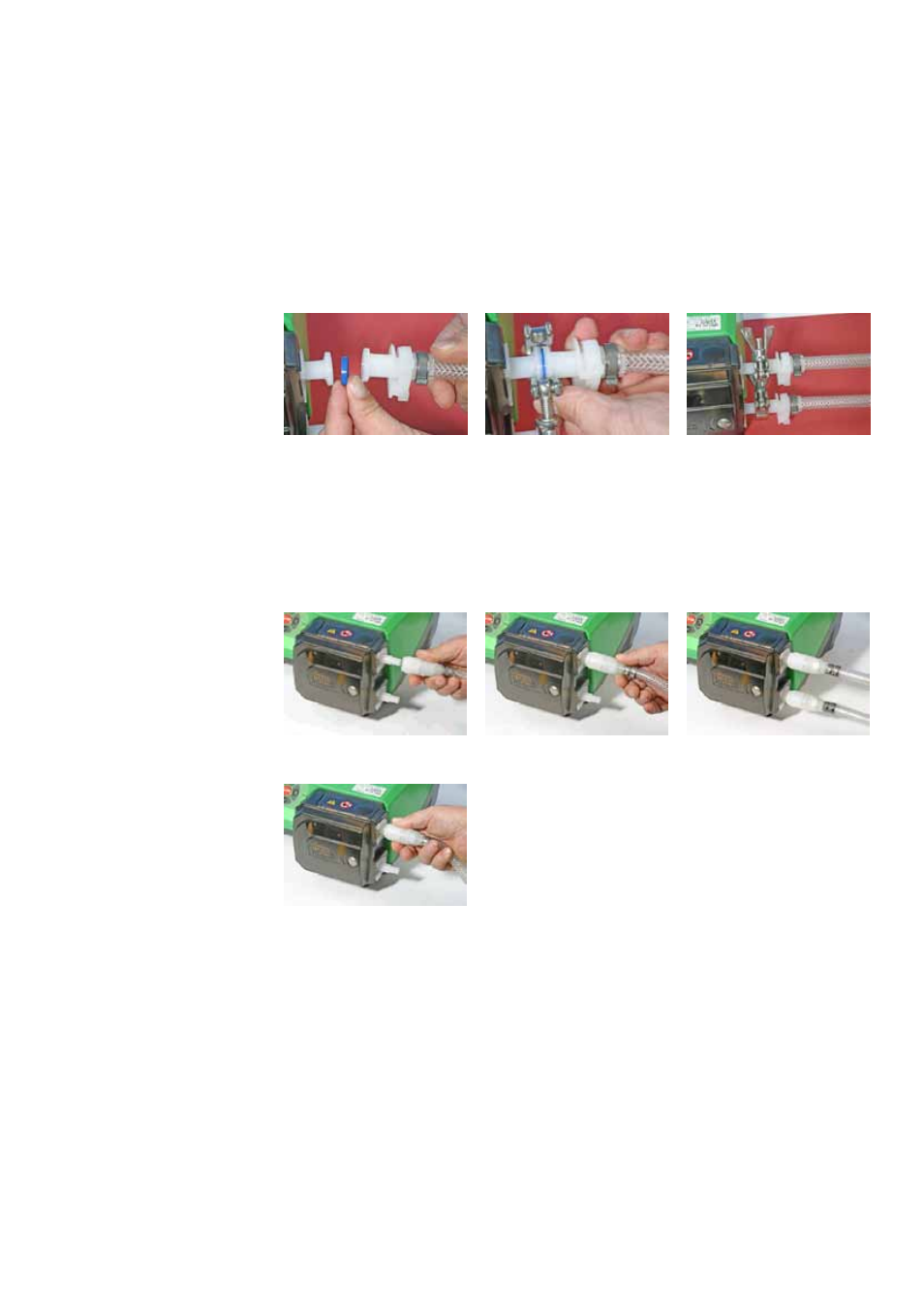

Mini-Tri-Clamp-Sanitärverbinder 19 mm
Sanitärverbinder werden mit Mini-Tri-Clamps und Dichtungen an ein
Schlauchsystem angeschlossen.
l
Stecken Sie die bauseits vorhandenen Verbinderenden in den jeweiligen
Elementverbinder, zwischen denen sich eine Dichtung befindet.
l
Verwenden sie einen Tri-Clamp, um beide Flansche korrekt zu verriegeln. Den
Tri-Clamp schließen und anziehen.
Industrielle Schnellkupplungen
Industrielle Verbinder werden mit Schnellkupplungen an ein Schlauchsystem
angeschlossen.
l
Halten Sie die Pumpe fest und schieben Sie die (bei Watson-Marlow Bredel
erhältliche) Buchse bis zum Einrasten über das Element.
l
Zum Lösen der Verbindung halten Sie die Pumpe fest, ziehen Sie die äußere
Verbinderhülse und drehen Sie sie entgegen dem Uhrzeigersinn, wobei
gleichzeitig die Buchse weggezogen wird.
