Bedienungsanleitung Watson-Marlow-Pumpen 520BpN IP66/NEMA 4X und 520Bp IP31 80
35.2 520R und 520R2 – Einlegen des
Schlauchs
Pumpenköpfe des Typs 520R für Endlosschläuche sind werkseitig für die Aufnahme
von Watson-Marlow-Schläuchen mit 1,6 mm Wandstärke eingestellt. Pumpenköpfe
des Typs 520R2 für Endlosschläuche sind werkseitig für die Aufnahme von Watson-
Marlow-Schläuchen mit 2,4 mm Wandstärke eingestellt. Werden keine Watson-
Marlow-Schläuche eingesetzt, kann die Förderleistung beeinträchtigt werden.

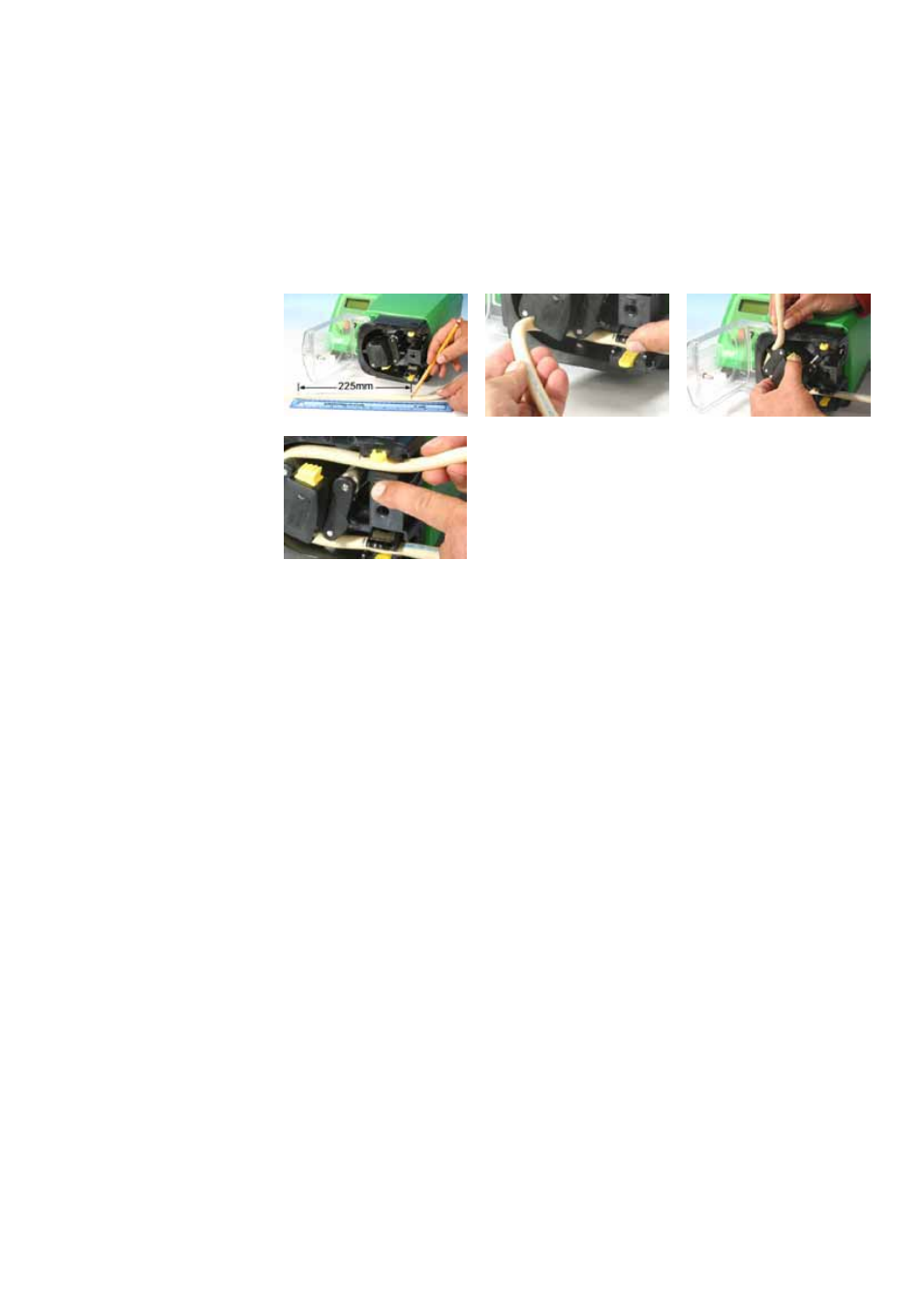

l Markieren Sie am Schlauch einen 225 mm langen Abschnitt, der in den
Pumpenkopf eingesetzt werden soll. Achtung: Werden mehr als 225 mm
Schlauch in den Pumpenkopf eingelegt, kann dies die Lebensdauer des
Schlauchs verkürzen.
l Öffnen Sie die untere federgespannte Schlauchklemme und setzen Sie den
Schlauch so ein, dass die erste 225-mm-Längenmarkierung mit der Innenfläche
des federgespannten Teils der Schlauchklemme auf einer Linie liegt. Lassen Sie
die Schlauchklemme wieder los.
l Rücken Sie die Rotorkupplung aus, indem Sie den gelben Kupplungsknopf
an der Seite der Rotornabe ganz eindrücken und die Nabe bei gedrücktem
Kupplungsknopf um einige Grad drehen. Der Rotor kann jetzt unabhängig von
Getriebe und Motor um eine ganze Umdrehung gedreht werden. Drücken Sie
den Kupplungsknopf nochmals, falls die Kupplung wieder einrastet, bevor der
Schlauch ganz eingelegt ist, und drehen Sie den Rotor um einige Grad.
l Legen Sie den Schlauch in das Pumpenkopf-Schlauchbett ein und drehen Sie
dazu ggf. den Rotor. Achten Sie darauf, dass der Schlauch nicht verdreht oder
zwischen den Führungsrollen und dem Schlauchbett eingeklemmt wird. Achten
Sie darauf, dass die zweite 225-mm-Markierung an der Innenkante der oberen
Schlauchklemme anliegt.
l Öffnen Sie die obere federgespannte Schlauchklemme und setzen Sie den
Schlauch darin ein. Achten Sie darauf, dass der Schlauch nicht verdreht
ist und mittig zwischen den Schlauchführungsrollen liegt. Lassen Sie die
Schlauchklemme wieder los.
