17 Kalibrierung
Die Pumpe kann außer der Drehzahl in Umdrehungen pro Minute auch die
Fördermenge in verschiedenen Maßeinheiten anzeigen. Sie muss jedoch zuvor
kalibriert werden.
Die Pumpenkalibrierung kann auf die Benutzer beschränkt werden, die einen
dreistelligen Sicherheitscode richtig eingeben. Ist ein Sicherheitscode eingestellt,
wird im Display die Sicherheitscode-Eingabesequenz angezeigt, nachdem Sie
im Kalibrierungsbildschirm die Option Ändern ausgewählt und mit der Taste
ENTER bestätigt haben. Siehe 16 Verfahrensschutz durch PIN-Nummer. Ist
kein Sicherheitscode eingestellt, wird im Display gleich der erste Bildschirm der
Kalibrierungssequenz angezeigt.
Damit die richtige Flüssigkeitsmenge ausgegeben wird, muss die Pumpe wissen,
welcher Pumpenkopf installiert ist und welche Größe der Schlauch im Pumpenkopf
hat. Die Pumpe ist mit Standardfördermengen für eine Reihe von Pumpenköpfen
und Schläuchen vorprogrammiert. Sie können aber auch die Fördermenge der
Pumpe messen und diesen Messwert eingeben, um die präziseste Kalibrierung zu
erhalten.
l Verwenden Sie die Tasten AUF und AB, um im Hauptmenü den Menüpunkt
Kalibrierung hervorzuheben. Drücken Sie zur Bestätigung die Taste ENTER.

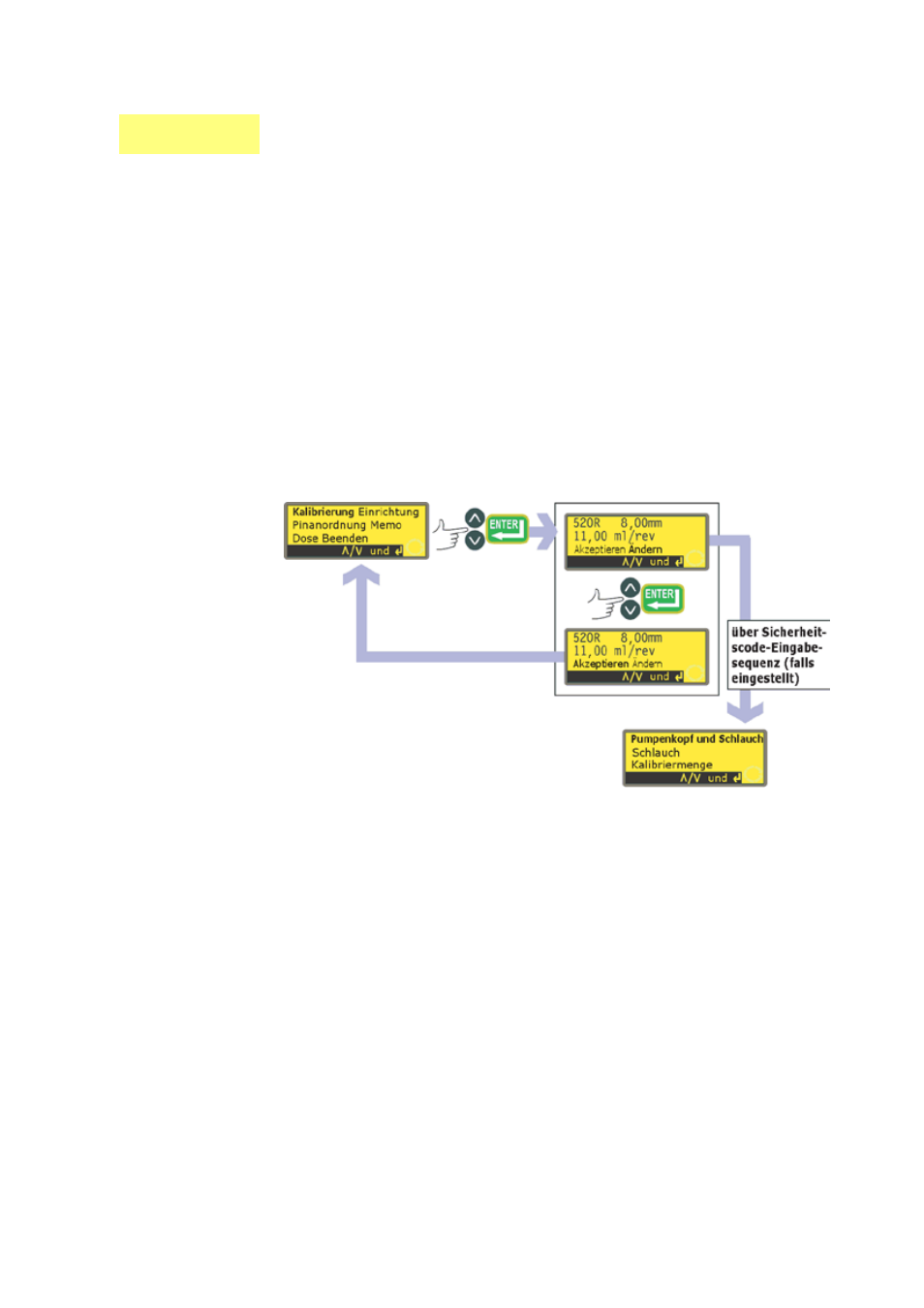

l Im Display werden die aktuellen Einstellungen angezeigt: Pumpenkopf,
Schlauchgröße und Fördermenge – der Standardwert für jeden
Standardpumpenkopf ist der größte Schlauch, den der Pumpenkopf aufnehmen
kann. (Siehe Beispiel.)
l Verwenden Sie die Tasten AUF und AB, um die Option Akzeptieren oder
Ändern hervorzuheben. Drücken Sie zur Bestätigung die Taste ENTER.
l Wenn Sie die Option Akzeptieren auswählen, werden die Standardwerte
oder die für diesen Pumpenkopf und diese Schlauchgröße zuletzt eingestellten
Fördermengen zur Berechnung der Fördermenge herangezogen. Die Pumpe
zeigt wieder das Hauptmenü an.
l Wenn Sie die Option Ändern auswählen und ein Sicherheitscode eingestellt ist,
wird die Sicherheitscode-Eingabesequenz angezeigt. Siehe 16 Verfahrensschutz
durch PIN-Nummer. Wenn der eingegebene Sicherheitscode richtig ist, bietet
die Pumpe drei Optionen an: Pumpenkopf und Schlauch; Schlauch;
und Kalibriermenge. Wenn Sie die Option Ändern auswählen und kein
Sicherheitscode eingestellt ist, werden diese drei Optionen sofort angezeigt.
l Verwenden Sie die Tasten AUF und AB, um eine Auswahl zu treffen. Drücken
Sie zur Bestätigung die Taste ENTER.
