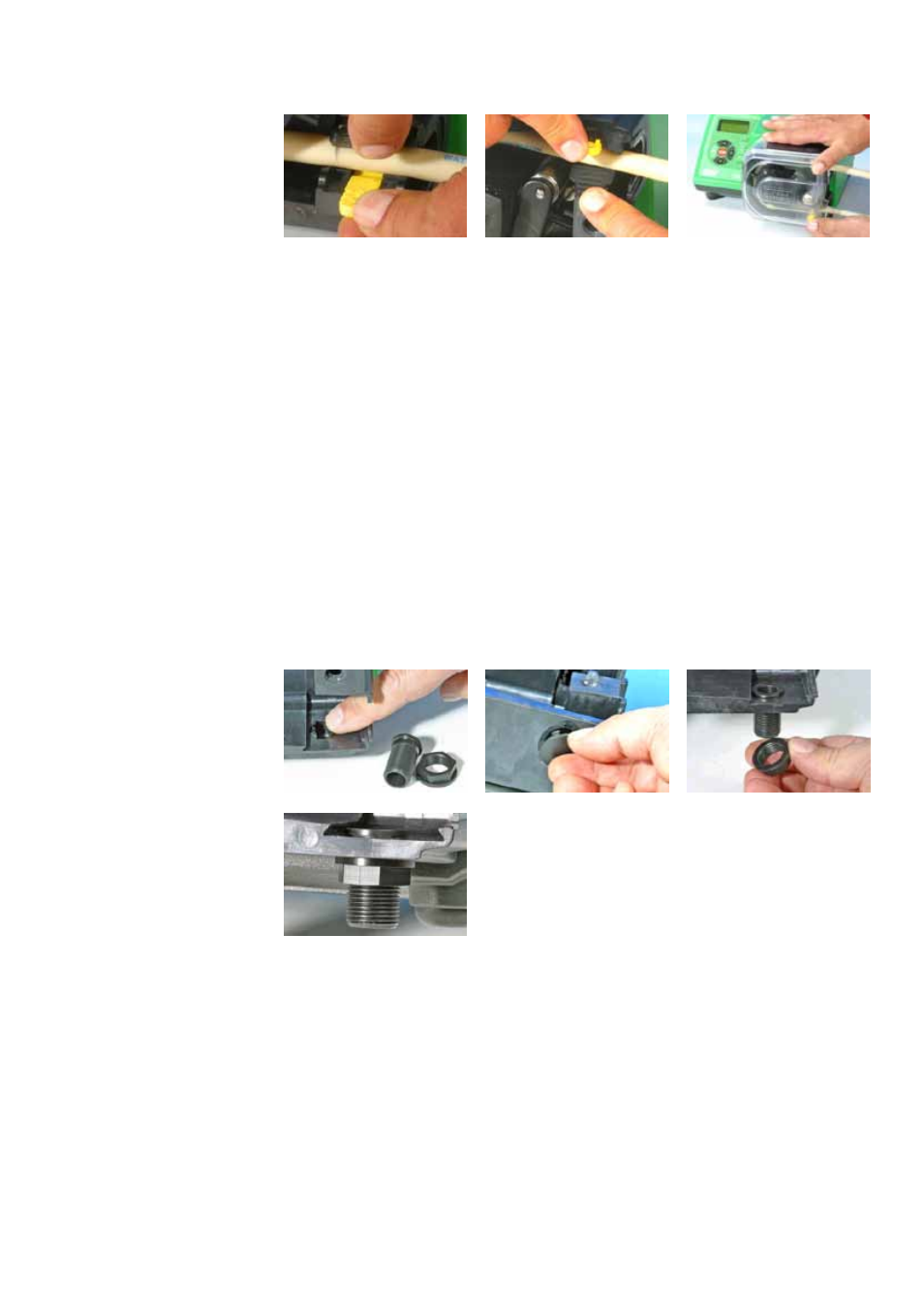

l Die federgespannten Schlauchklemmen müssen den Schlauch fest genug hal-
ten, um zu verhindern, dass er sich im Pumpenkopf bewegt, dürfen ihn jedoch
nicht zu sehr quetschen und den Förderstrom behindern. Die Schlauchklemmen
haben gelbe Schieber, die bei offen gehaltener Klemme in zwei Stellungen
einrasten können: In der äußeren Stellung hält die Klemme den Schlauch fest,
in der inneren hält sie ihn locker. Drehen Sie den Rotor einige Male probehalber
und stellen Sie die Schieber so ein, dass sich der Schlauch nicht bewegt.
l Schließen Sie den Deckel vollständig, sodass die Verriegelung einrastet.
l Schließen Sie mit passenden Verbindungsstücken geeignete Leitungen an den
Schlauch im Pumpenkopf an.
l Vergessen Sie nicht, beim Einsatz von Marprene- oder Bioprene-Schläuchen den
Schlauch nach 30 Minuten Betriebszeit nachzuspannen, da er sich
möglicherweise dehnt, während er sich an das Schlauchbett anpasst.
Spannen Sie den Schlauch so, dass sich 225 mm des Schlauchs zwischen den
Innenflächen der federgespannten Teile der Schlauchklemmen befinden.
35.3 520RE: Einbau des Ablaufanschluss
Der Ablaufanschluss ist ein mit dem Pumpenkopf mitgeliefertes Extra. Benutzern
wird nachdrücklich empfohlen, es einzubauen, bevor die Pumpe anläuft. Dies kann
bei ein- oder ausgebautem Rotor geschehen.
l Entfernen Sie die Ablassschraube unten am Pumpenkopf. Die Ablassschraube
ist elastisch. Sie kann mit Fingerdruck innerhalb des Pumpenkopfs oder durch
Flanschzugriff von außen mit einem Fingernagel entfernt werden.
l Setzen Sie die Öffnung von innen im Pumpenkopf ein.
l Bauen Sie die mitgelieferte Überwurfmutter (⅜" BSP) ein und ziehen Sie sie
fingerfest an.
l Bauen Sie Abflussrohrleitungen (nicht mitgeliefert) nach Bedarf ein.
