34 Pumpenköpfe 520R, 520R2 und
520RE
Bestandteile
1 Schutzverriegelung 5 Rotordeckel 9 Druckrolle
2 Pumpenkopfdeckel
(520R, 520R2) 6 Schlauchfüh-
rungsrolle
10 Schlauchklemmen-
schieber (520R, 520R2)
3 Schlauchbett 7 Rotor
11 Schlauchklemme
(520R, 520R2)
4 Kupplungsknop-
fabdeckung
8 Nachlaufrolle
12 Deckel mit Dichtung
(520RE)
13 Ablaufanschluss
(520RE)

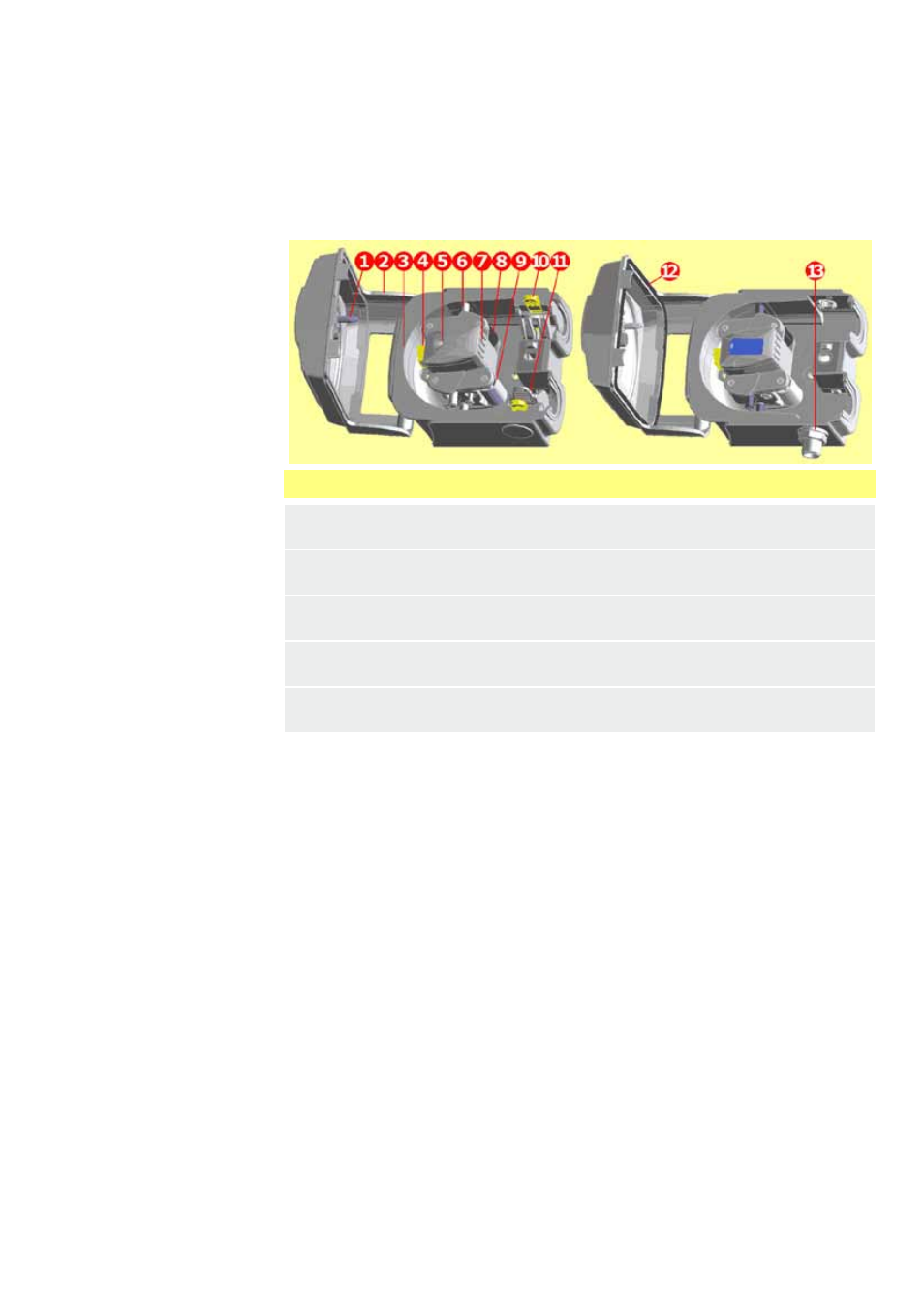

520R/520R2 520REL/520REM/520REH
