Watson-Marlow 520BpN - Handbuch (Seite 26)

Bedienungsanleitung Watson-Marlow-Pumpen 520BpN IP66/NEMA 4X und 520Bp IP31 26
l MAX: Solange die Taste MAX gedrückt wird, läuft die Pumpe mit der höchsten
zulässigen Drehzahl und mit der im Display angezeigten Drehrichtung. Wird die
Taste losgelassen, kehrt die Pumpe in den vorherigen Zustand zurück.
Hinweis: Zum Entlüften kann die Taste MAX so lange gedrückt werden, bis
Flüssigkeit durch die Pumpe strömt und den Auslass erreicht. Lassen Sie dann
die Taste MAX los.

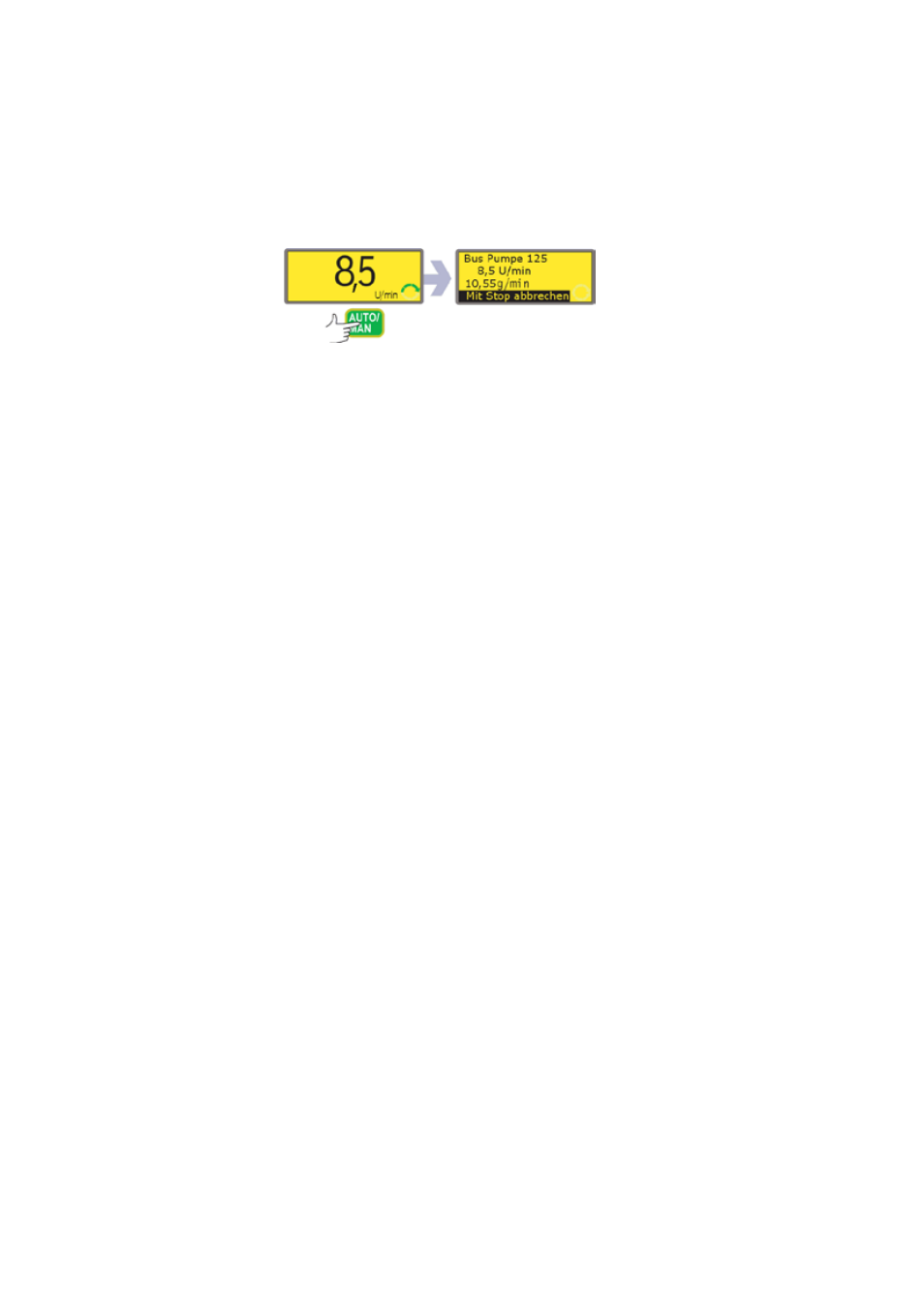

l AUTO/MAN: Schaltet die Pumpe auf PROFIBUS Netzwerksteuerung (falls
PROFIBUS Einrichtverfahren befolgt wurden: siehe 18 Einrichtung) und zeigt die
Pumpenadresse, die Drehrichtung, die Drehzahl, mit der sie läuft, wenn sie das
PROFIBUS-Signal zum Starten erhält, und die kalibrierte Fördermenge an.
l STOP: Funktionslos, wenn die Pumpe nicht läuft. Läuft die Pumpe, hält die
Taste STOP die Pumpe an. Im Display werden weiterhin die letzte Drehzahl
und Drehrichtung angezeigt. Wird die Taste START erneut gedrückt, kehrt die
Pumpe zu dieser Drehzahl und Drehrichtung zurück.
l AUF: Erhöht die auf dem Display angezeigte Drehzahl in Schritten von
mindestens 0,1 U/min (es sei denn, die angezeigte Drehzahl ist bereits die
höchste zulässige Drehzahl). Wird die Pumpe durch Drücken der Taste START
eingeschaltet, läuft sie mit der neuen Drehzahl. Falls die Pumpe läuft, wenn die
Taste AUF gedrückt wird, findet die Änderung sofort statt.
Hinweis: Nach einer Drehzahländerung wird vier Sekunden lang ein Bildschirm
mit der neuen Drehzahl in U/min und der neuen Fördermenge angezeigt.
Anschließend kehrt die Anzeige zum zuvor eingestellten Handbedienungs-
Hauptbildschirm zurück: U/min oder Fördermenge.
l AB: Senkt die auf dem Display angezeigte Drehzahl in Schritten von
mindestens 0,1 U/min. Wird die Pumpe dann durch Drücken der Taste START
eingeschaltet, läuft sie mit der neuen Drehzahl. Die kleinste mögliche Drehzahl
beträgt 0,1 U/min. Falls die Pumpe läuft, wenn die Taste AB gedrückt wird,
findet die Änderung sofort statt.
Hinweis: Nach einer Drehzahländerung wird vier Sekunden lang ein Bildschirm
mit der neuen Drehzahl in U/min und der neuen Fördermenge angezeigt.
Anschließend kehrt die Anzeige zum zuvor eingestellten
Handbedienungs-Hauptbildschirm zurück: U/min oder Fördermenge.
Hinweis: Durch ein weiteres Drücken der Taste AB kann die Drehzahl von
0,1 U/min auf 0 U/min gesenkt werden. Die Pumpe befindet sich nach wie
vor im Betriebszustand und das Drehrichtungssymbol bewegt sich weiterhin.
Drücken Sie die Taste AUF, um zur Mindestdrehzahl der Pumpe
zurückzukehren.
l DREHRICHTUNG: Ändert die im Display angezeigte Drehrichtung. Wird die
Pumpe dann durch Drücken der Taste START eingeschaltet, dreht sie sich in
der neuen Richtung. Falls die Pumpe läuft, wenn die Taste DREHRICHTUNG
gedrückt wird, findet die Änderung sofort statt.
