Bedienungsanleitung Watson-Marlow-Pumpen 520BpN IP66/NEMA 4X und 520Bp IP31
38

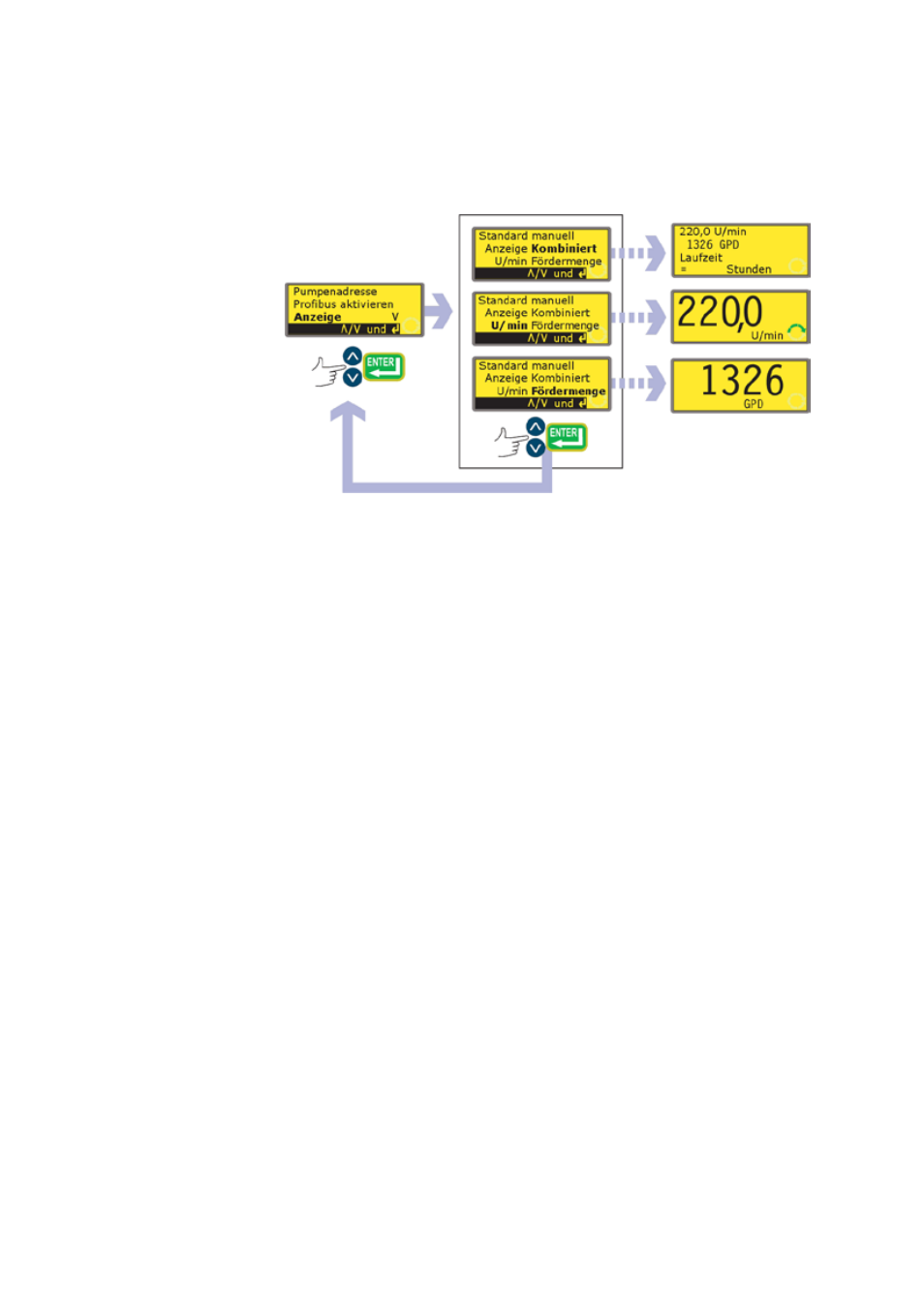

18.3 Anzeige
Die Pumpe kann im Handbetrieb drei Standardbildschirme anzeigen: Umdrehungen
pro Minute, Fördermenge in verschiedenen Maßeinheiten oder beides.
l
Wählen Sie im ersten Bildschirm des Einrichtungsmenüs mit den Tasten AUF
und AB den Menüpunkt Anzeige aus. Drücken Sie zur Bestätigung der Auswahl
die Taste ENTER.
l
Die Pumpe zeigt einen Bildschirm an, in dem Sie das Format des
Handbedienungs-Hauptbildschirms auswählen können. Wählen Sie mit den
Tasten AUF und AB eine Option aus und bestätigen Sie die Auswahl mit der
Taste ENTER.
l
Wenn Sie die Option Förderm (Fördermenge) auswählen und die Pumpe
seit dem Einschalten nicht kalibriert haben, wird für vier Sekunden ein
Warnbildschirm angezeigt. Die Warnung wird nicht angezeigt, wenn das
Displayanzeigeformat wieder geändert wird und die Pumpe in der Zwischenzeit
nicht ausgeschaltet wurde.
l
Die Pumpe zeigt jetzt wieder den ersten Bildschirm des Einrichtungsmenüs an.
l
Wenn die Pumpe das nächste Mal läuft, zeigt der Handbedienungs-
Hauptbildschirm die Pumpentätigkeit entweder in Umdrehungen pro Minute, als
Fördermenge (mit der ausgewählten Maßeinheit – siehe 18.4
Fördermenge-Maßeinheiten) oder in beiden Formaten entsprechend Ihrer
Auswahl plus der Laufzeit an. (Siehe Beispiele.)
Alternative ...
l
Drücken Sie im Handbedienungs-Hauptbildschirm wiederholt die Taste ENTER,
um zwischen der Anzeige von Umdrehungen pro Minute, Fördermenge (mit
der ausgewählten Maßeinheit – siehe 18.4 Fördermenge-Maßeinheiten) oder
beidem zu wechseln. Dieser Wechsel findet bei laufender und angehaltener
Pumpe statt. Bei laufender Pumpe kann die Anzeige auch durch wiederholtes
Drücken der Taste START umgeschaltet werden. In beiden Fällen wird, falls Sie
die Pumpe seit dem Einschalten nicht kalibriert haben, für vier Sekunden ein
Warnbildschirm angezeigt, bevor der Fördermengenbildschirm erscheint. Die
Warnung wird nicht angezeigt, wenn das Displayanzeigeformat wieder geändert
wird und die Pumpe in der Zwischenzeit nicht ausgeschaltet wurde.
l
Die Pumpe zeigt jetzt wieder den ersten Bildschirm des Einrichtungsmenüs an.
