Bedienungsanleitung Watson-Marlow-Pumpen 520BpN IP66/NEMA 4X und 520Bp IP31 71
28.3 505L: Verwendung von zwei
Einzelschläuchen
Diese Option kann sinnvoll sein, wenn der Pumpenkopf 505L als Zweikanal-
Pumpenkopf eingesetzt werden soll.
505L – Schlauchklemmen
Komplettsatz: 059.4001.000
1,6 mm Innendurchmesser: MNA0340A 3,2 mm Innendurchmesser: MNA0341A
4,8 mm Innendurchmesser: MNA0342A 6,4 mm Innendurchmesser: MNA0343A
8,0 mm Innendurchmesser: MNA0344A 9,6 mm Innendurchmesser: MNA0345A

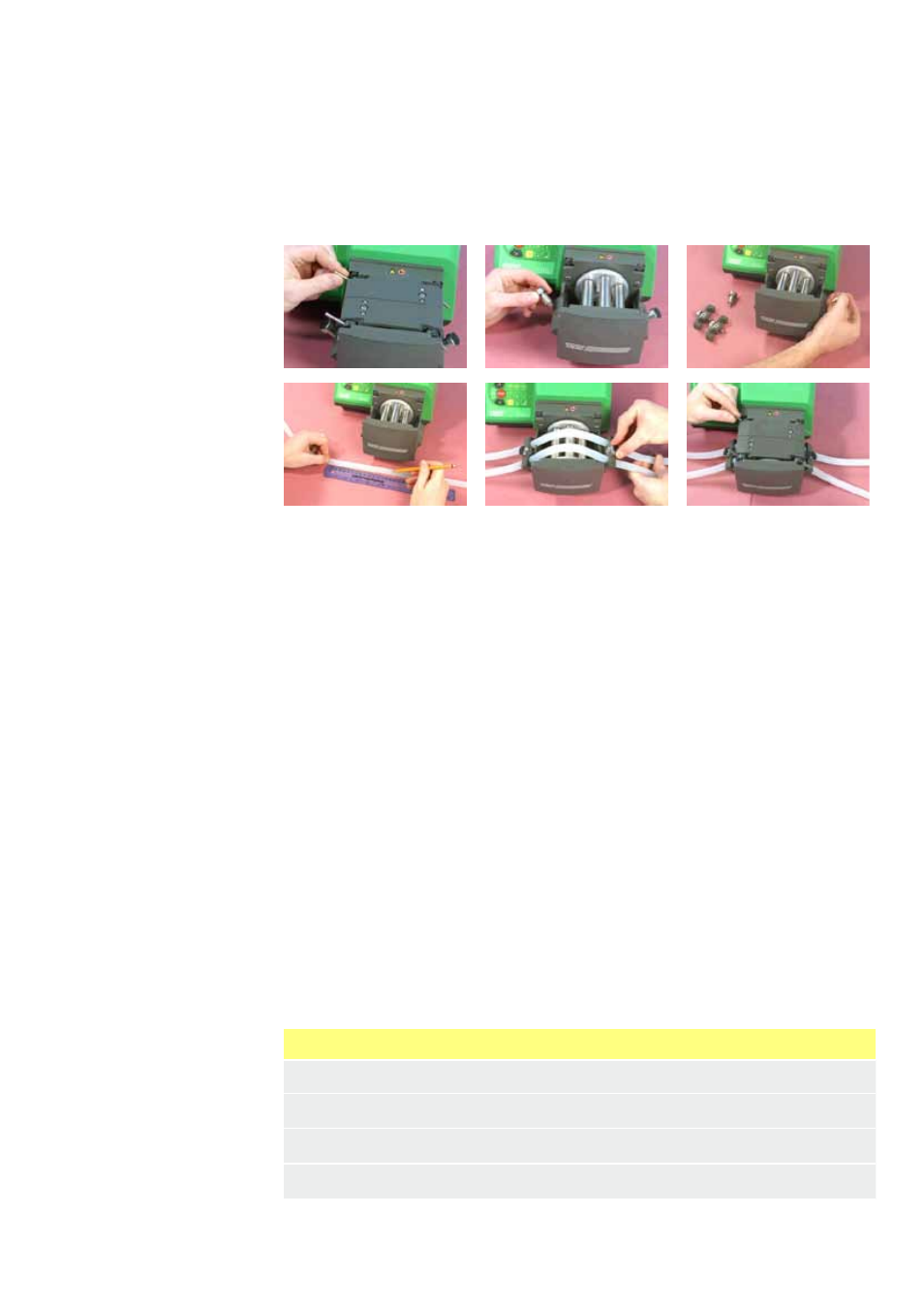

l Klappen Sie die beiden Spannhebel auf jeder Seite des Pumpenkopfs nach oben
und nehmen Sie das Schlauchbett heraus.
l Entfernen Sie den Pilzkopf-Haltestift auf beiden Seiten des Pumpenkopfs, indem
Sie ihn eine Vierteldrehung entgegen dem Uhrzeigersinn drehen und dann her-
ausziehen.
l Markieren Sie jeweils einen Abschnitt von 145 mm auf zwei Schlauchstücken
mit einem Innendurchmesser von maximal 8,0 mm, oder markieren Sie
jeweils einen Abschnitt von 150 mm auf zwei Schlauchstücken mit einem
Innendurchmesser von 9,6 mm.
l Die Schlauchklemmen sind mit dem nominalen Innendurchmesser des
passenden Schlauchs gekennzeichnet. Befestigen Sie die Schläuche mit einer
Schlauchklemme passender Größe auf der Einlassseite des Pumpenkopfs und
richten Sie dabei eine der Markierungen auf jedem Schlauch auf die Innenfläche
der Schlauchklemme aus. Befestigen Sie die Schlauchklemme, indem Sie sie in
die Bajonett-Verriegelung einsetzen, in der sich vorher der Pilzkopf-Haltestift
befand, und dann eine Vierteldrehung im Uhrzeigersinn drehen.
l Dehnen Sie die Schläuche etwas und befestigen Sie sie auf die gleiche Weise
mit der zweiten Schlauchklemme, wobei Sie die zweite Markierung auf jedem
Schlauch auf die Innenfläche der zweiten Schlauchklemme ausrichten. Hierbei
könnte es hilfreich sein, wenn Sie die Schläuche zuerst in die Wölbungen der
zweiten Schlauchklemme einlegen, bevor Sie die Schlauchklemme befestigen.
l Setzen Sie das Schlauchbett wieder ein und befestigen Sie es, indem Sie die
beiden Spannhebel nach unten klappen.
Hinweis: Wenn Sie neue Marprene-Schlauchstücke eingelegt haben, lassen
Sie die Pumpe etwa eine halbe Stunde laufen und spannen Sie anschließend
die Schläuche nach. Achten Sie dabei darauf, dass die oben angegebenen
Nominallängen wiederhergestellt werden. Falls die Länge der Schläuche
die angegebene Nominallänge überschreitet, können sich die Schläuche im
Pumpenkopf bewegen und Schäden verursachen.
