8-17 TNC 360
8 Zyklen
Die Bearbeitungsdaten werden in folgenden Zyklen festgelegt:
• VORBOHREN (Zyklus 15)
• AUSRAEUMEN (Zyklus 6)
• KONTURFRÄSEN (Zyklus 16)
In jedem Unterprogramm wird die Radiuskorrektur RL bzw. RR und der
Umlaufsinn durch die Reihenfolge der Punkte angegeben. Die TNC
erkennt aus diesen Angaben, ob eine Tasche oder Insel beschrieben ist:
• Die TNC erkennt eine Tasche, wenn die Kontur innen umlaufen
wird
• und eine Insel, wenn die Kontur außen umlaufen wird
• Die Bearbeitung der SL-Kontur wird von MP7420 festgelegt.
• Vor der Bearbeitung wird eine grafische Simulation empfohlen. Sie zeigt, ob alle Konturen richtig definiert
wurden.
• In den Unterprogrammen für die Teilkonturen sind alle Koordinaten-Umrechnungen erlaubt.
• In den Unterprogrammen für die Teilkonturen werden F- und M-Wörter ignoriert.
• Der Speicher für einen SL-Zyklen ist begrenzt. So können in einem SL-Zyklus z. B. maximal 128 Geraden-Sätze
programmiert werden.
Zum Einarbeiten wird bei den nachfolgenden Bearbeitungsbeispielen
zunächst nur der Zyklus AUSRAEUMEN verwendet. Danach wird mit
aufbauenden Beispielen der volle Leistungsumfang dieser Zyklen-Gruppe
gezeigt.
KONTUR (Zyklus 14)
Anwendung
In Zyklus 14 KONTUR werden die Unterprogramme
aufgelistet, die zu einer Gesamtkontur überlagert
werden.
Eingaben
Eingegeben werden die LABEL-Nummern der
Unterprogramme. Es können maximal 12 Unterpro-
gramme aufgelistet werden.
Wirkung
Zyklus 14 ist ab seiner Definition wirksam.
8.3 SL-Zyklen
A B
D C

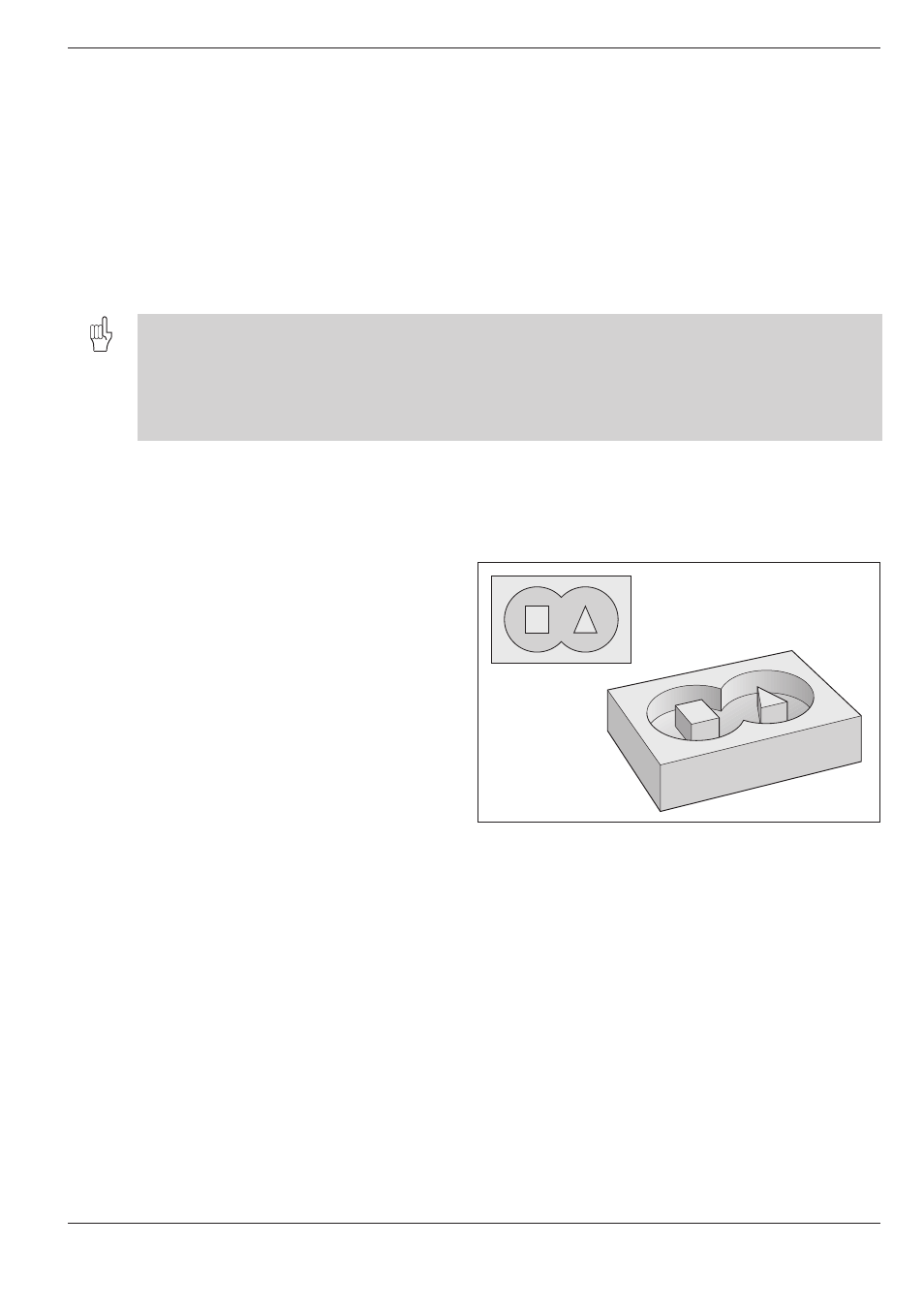

Abb. 8.13: Beispiel einer SL-Kontur: A, B = Taschen; C, D = Inseln
