Werkzeug-Bewegungen programmieren

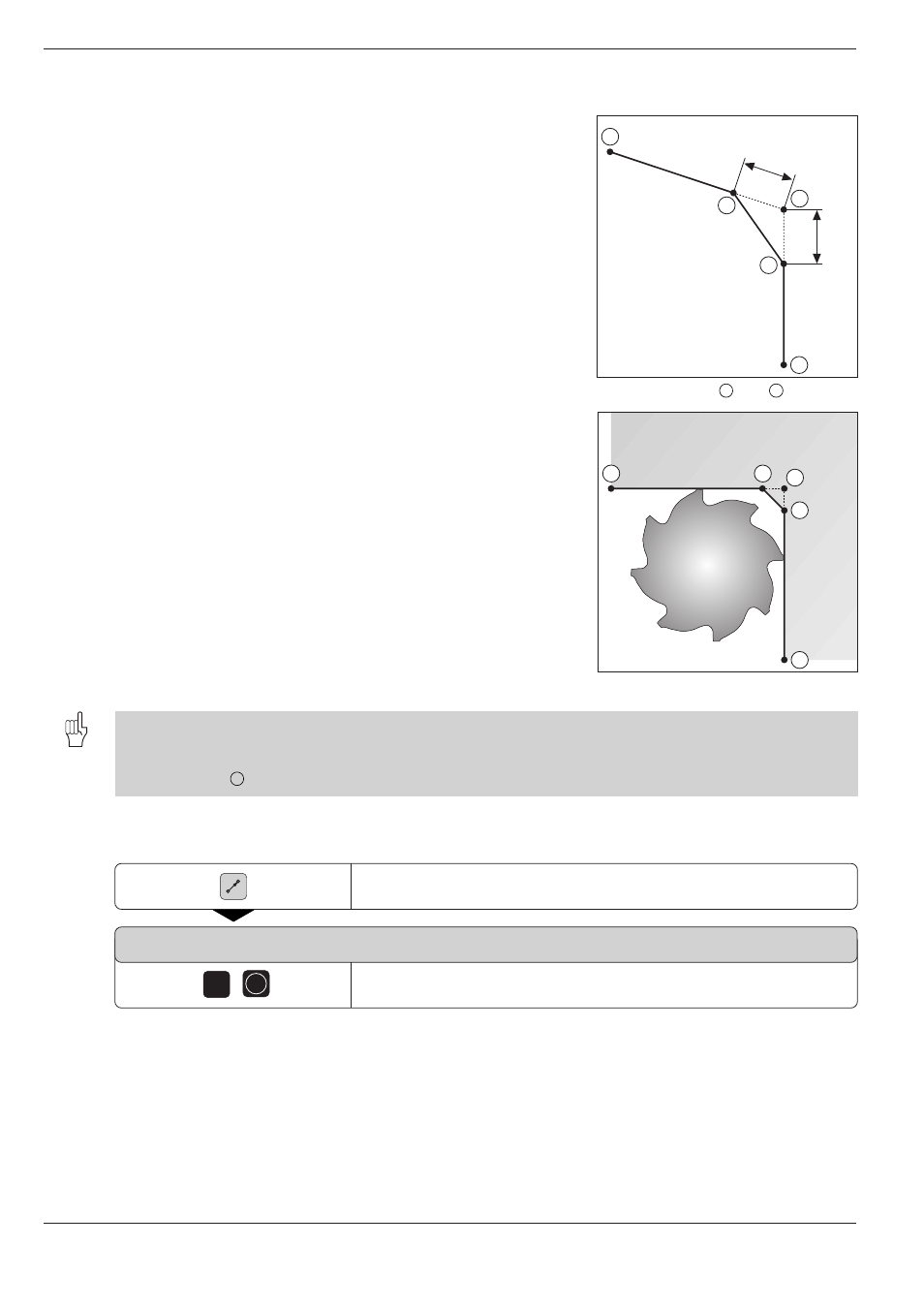

Abb. 5.15: Fase von
S
nach
Z
Abb. 5.16: Werkzeugradius zu groß
5.4
Bahnbewegungen – rechtwinklige Koordinaten
1
E
2
Z
S
L
5
z.B.
ENT
1
S
E
2
L
L
Z
Fase
Konturecken, die durch den Schnitt zweier Geraden entstehen, können
mit Fasen versehen werden.
Eingegeben wird die Länge L des Fasenabschnitts.
Voraussetzungen:
• In den Sätzen vor und hinter dem Fasen-Satz werden jeweils beide
Koordinaten der Ebene programmiert, in der die Fase ausgeführt wird.
• Die Radiuskorrektur vor und hinter dem Fasen-Satz muß gleich sein.
• Die Fase muß mit dem aktuellen Werkzeug ausführbar sein.
• Eine Kontur darf nicht mit einem Fasen-Satz begonnen werden.
• Eine Fase wird nur in der Bearbeitungsebene ausgeführt.
• Der Vorschub beim Fasen ist gleich dem davor programmierten Vorschub.
• Der Eckpunkt
E
wird nicht angefahren.
Fase programmieren
Bahnfunktion ‹Gerade“ anwählen
KOORDINATEN?
Länge des Fasenabschnitts eingeben, z. B. 5 mm
NC-Satz: z. B. L5
