8-37
TNC 360
8
Zyklen
8.4
Zyklen zur Koordinaten-Umrechnung
X
Y
16
20
1
2
3
60
30
25
20
15
70
24
12
Z
Y
X
Z

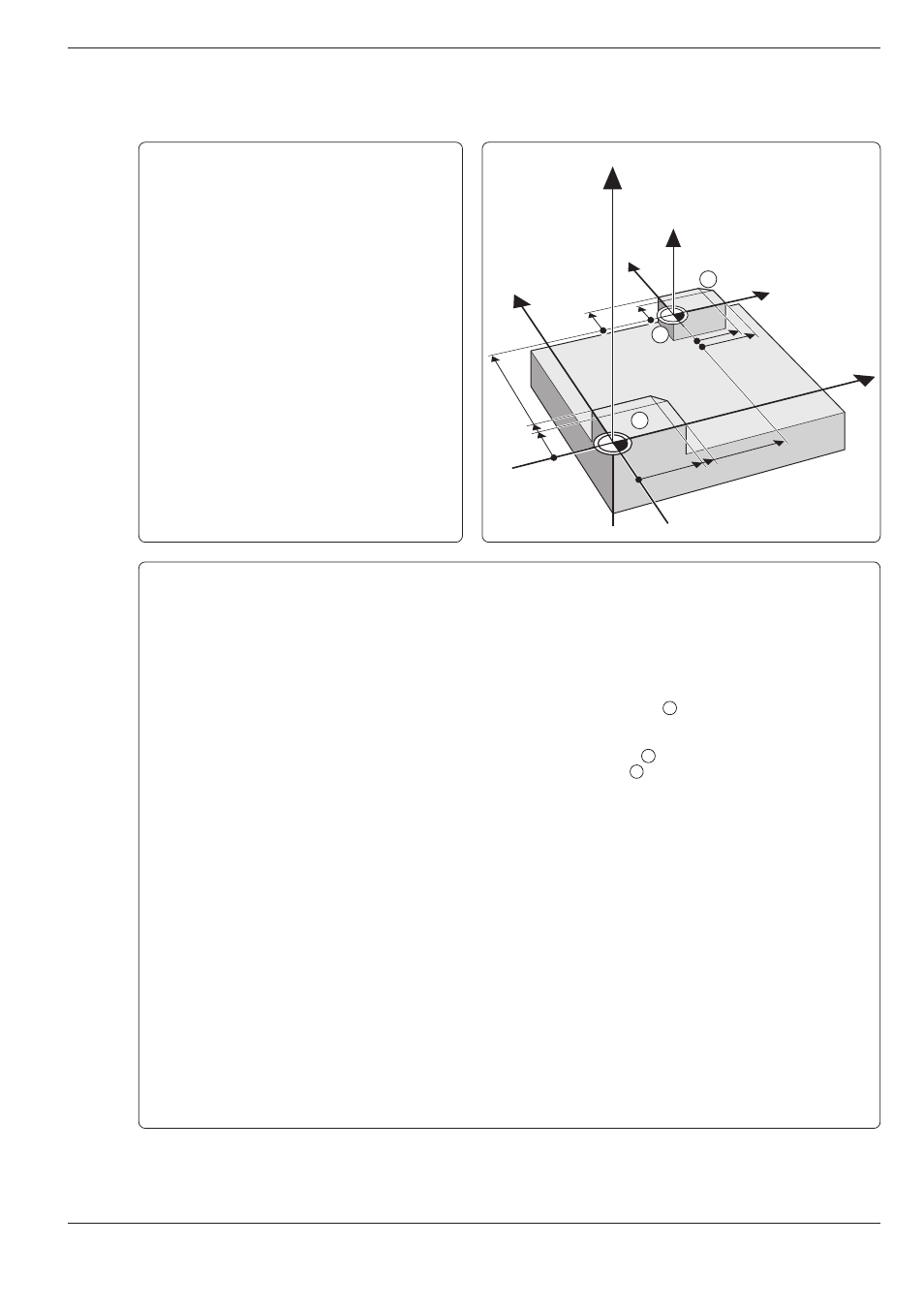

Übungsbeispiel: Maßfaktor
Eine Kontur (Unterprogramm 1) soll einmal
– wie als Original programmiert – bezogen auf
den ursprünglich gesetzten Nullpunkt X+0/Y+0
und einmal bei auf X+60/Y+70 mit Maß-
faktor 0,8 verkleinert ausgeführt werden.
Zyklus MASSFAKTOR im Bearbeitungsprogramm
0
BEGIN PGM 360839 MM
1
BLK FORM 0.1 Z X+0 Y+0 Z–20
2
BLK FORM 0.2 X+100 Y+100 Z+0
3
TOOL DEF 1 L+0 R+5
4
TOOL CALL 1 Z S1000
5
L Z+100 R0 FMAX
6
CALL LBL 1 ........................................................ Ausführung in Originalgröße
1
7
CYCL DEF 7.0 NULLPUNKT ............................... Ausführung mit Maßfaktor. Reihenfolge:
8
CYCL DEF 7.1 X+60
9
CYCL DEF 7.2 Y+70 ........................................... 1. Nullpunkt verschieben
2
10
CYCL DEF 11.0 MASSFAKTOR .......................... 2. Maßfaktor festlegen
3
11
CYCL DEF 11.1 SCL 0.8
12
CALL LBL 1 ........................................................ 3. Unterprogramm aufrufen (Maßfaktor wirkt)
13
CYCL DEF 11.0 MASSFAKTOR .......................... Umrechnungen aufheben
14
CYCL DEF 11.1 SCL 1
15
CYCL DEF 7.0 NULLPUNKT
16
CYCL DEF 7.1 X+0
17
CYCL DEF 7.2 Y+0
18
L Z+100 R0 FMAX M2
19
LBL 1
20
L X–10 Y–10 R0 FMAX M3
21
L Z+2 FMAX
22
L Z–5 F200
23
L X+0 Y+0 RL
24
L Y+20
25
L X+25
26
L X+30 Y+15
27
L Y+0
28
L X+0
29
L X–10 Y–10 R0
30
L Z+2 FMAX
31
LBL 0
32
END PGM 360839 MM
