12.4 Diagramme zur Werkstück-Bearbeitung
Spindel-Drehzahl S
Die Spindeldrehzahl S wird aus dem Werkzeug-Radius R und der Schnitt-
geschwindigkeit v ermittelt:
S =
Einheiten:
S in 1/min
V in m/min
R in mm

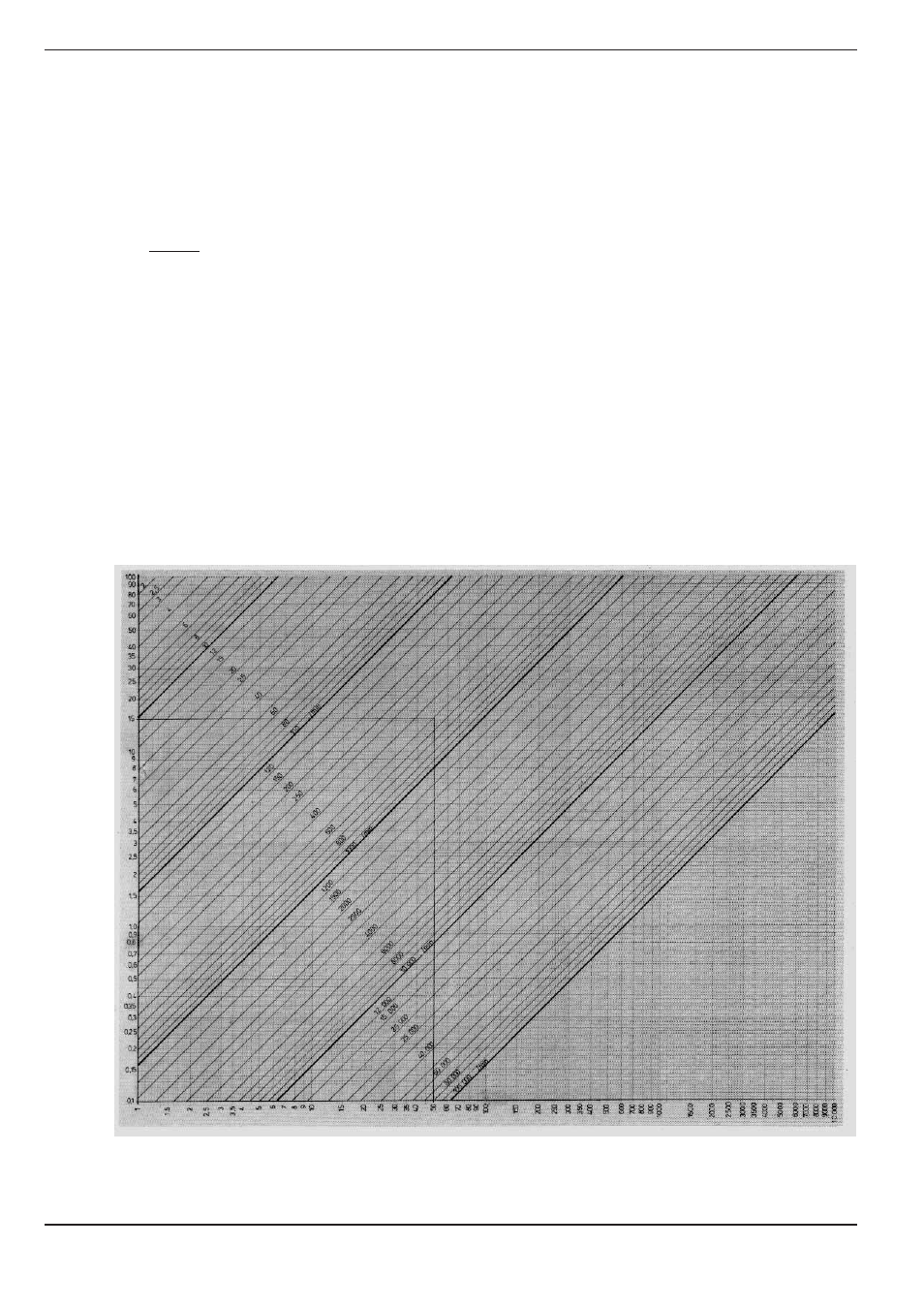

Aus dem Diagramm wird die Spindeldrehzahl direkt abgelesen.
Beispiel:
Werkzeug-Radius
R = 15 mm
Schnittgeschwindigkeit
V = 50 m/min
Spindel-Drehzahl
S 500 1/min
(errechnet S = 530 U/min)
Werkzeug Radius
R [mm]
Schnittgeschwindigkeit
V [m/min]
V
2
.
R
.
π
