TNC 407/TNC 415/TNC 425 16 Anschlußmaße 11.97

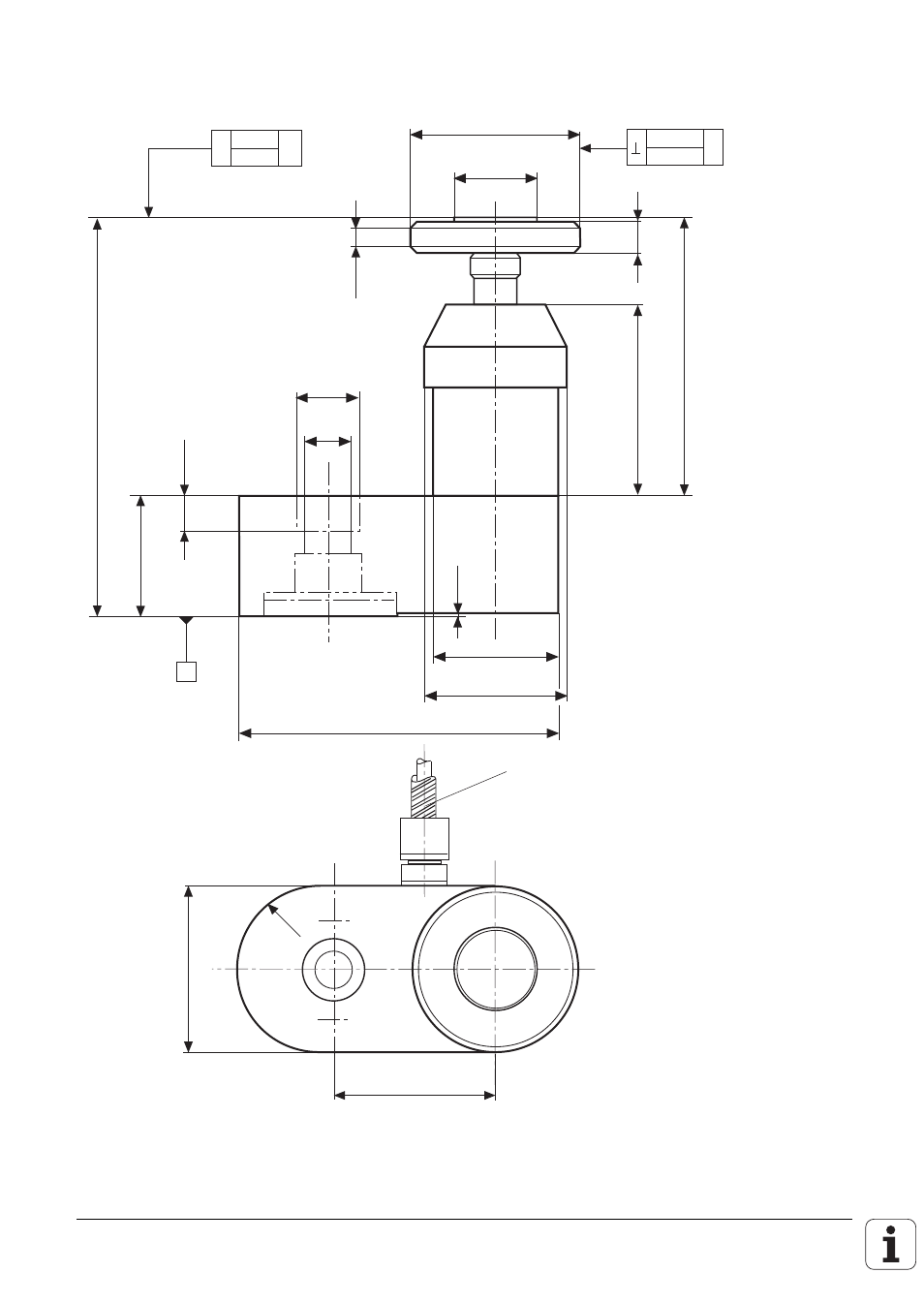

16.8 TT 110 zur Werkzeug-Vermessung
Ø 30
DIA.1.181"
Ø 34
DIA.1.338"
76.5
3.011"
0.5
.020"
8.6
.338"
28
1.102"
94
3.701"
A
Ø 15
Ø 20
Ø 40
4
.157"
7
.275"
46
1.811"
66
2.598"
0.01
.0004"
// A
0.03
.00012"
A
40
1.575"
41.5
1.634"
R 20
Länge 3m
LENGTH 9.8ft
Ø 9
