3-38

TNC 407/TNC 415/TNC 425

8 Tastsystem-Eingang

11.97

8.2.2 TS 511

Das Tastsystem TS 511 arbeitet nur im Zusammenhang mit einer Sende-Empfangseinheit (SE 510)
und einer Anpaß-Elektronik (APE 510).

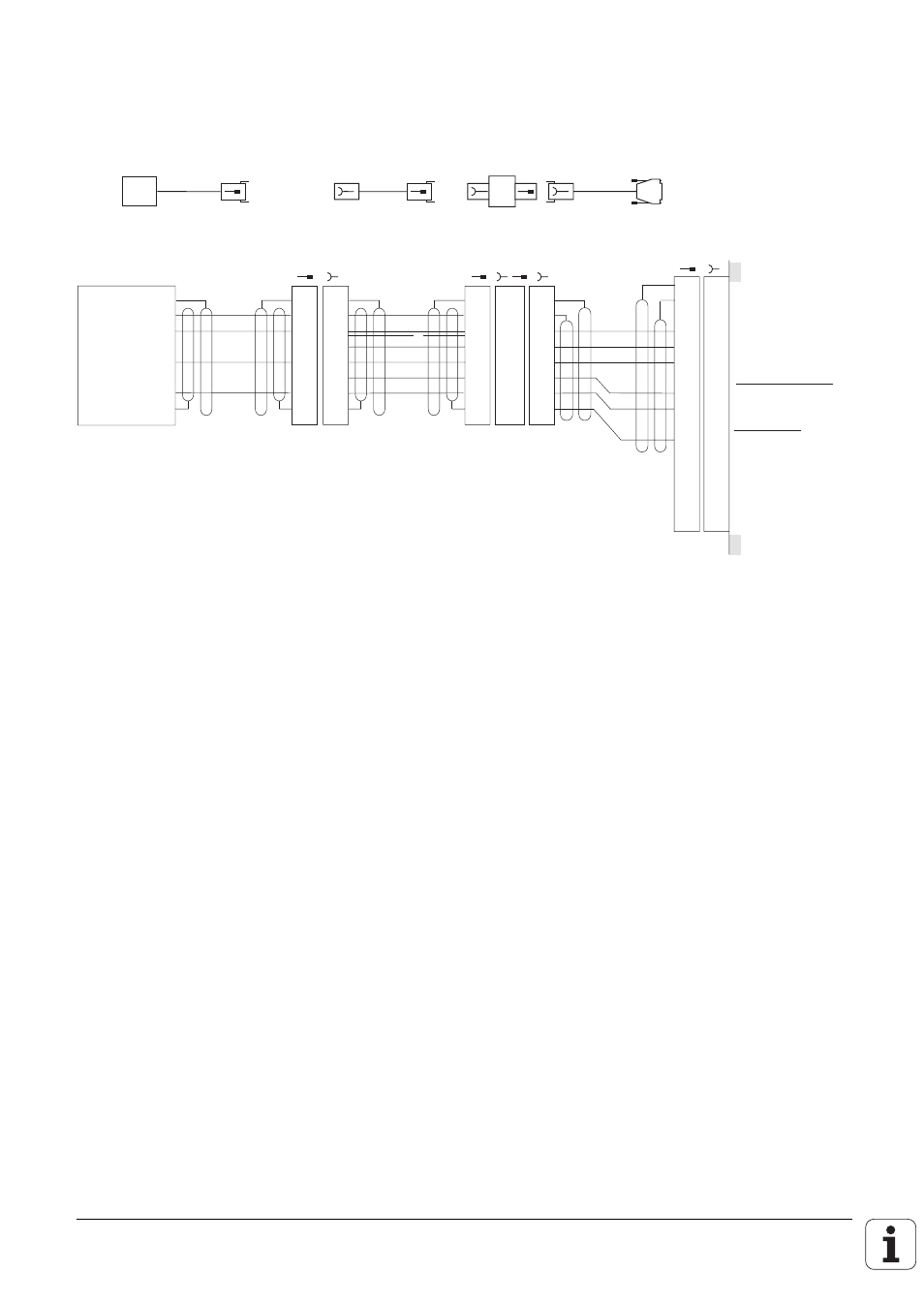

X12 Tastsystem-Eingang

Innenschirm (0V)

Bereitschaft
Start
15V

±

10% (U

P

)

Batterie-Warnung
0V (U

N

)

Schaltsignal

Id.-Nr. 274 539..

max. 7 m

max. 30 m

Id.-Nr. 274 540..

SE 510

3 m

1
2
3
4
5
6
7
8
9

10
11
12
13
14
15

1
2
3
4
5
6
7
8
9

10
11
12
13
14
15

APE

510

7
5
3
2
6
1
4

gr
ge
br

bl
ws

gn

1
2
3
4
5
6
7

1
2
3
4
5
6
7

1
2
3
4
5
6
7

gr
ge
br
ws
gn
bl

ws
br

gr

gn

ws/
sw

ws/
sw

0V

U

P

Blitzsignal

IR-Signal

Innenschirm (0V)

SE 510

rt

ws/br

APE 510

Durch Änderung der Schalterstellung S1 bis S4 in der APE 510 sind die Signale invertierbar. Siehe
dazu Betriebsanleitung TS 511.

Bitte montieren Sie die Sende-Empfangseinheit SE 510 entweder isoliert oder elektrisch-leitend
verbunden mit der Maschine, denn auch bei Erschütterungen muß ein eindeutiges Potential vorlie-
gen. Die Erdungsschraube der APE 510 muß mit einer Potential-Ausgleichsleitung (

6 mm²) mit

der Betriebserde der Maschine verbunden sein. Siehe hierzu auch Kapitel "Erdungsplan".
