HEIDENHAIN MANUALplus 620, CNC PILOT 640 143
2.9
Units
–
Fr
äsen
Stir
nfläc
h
e

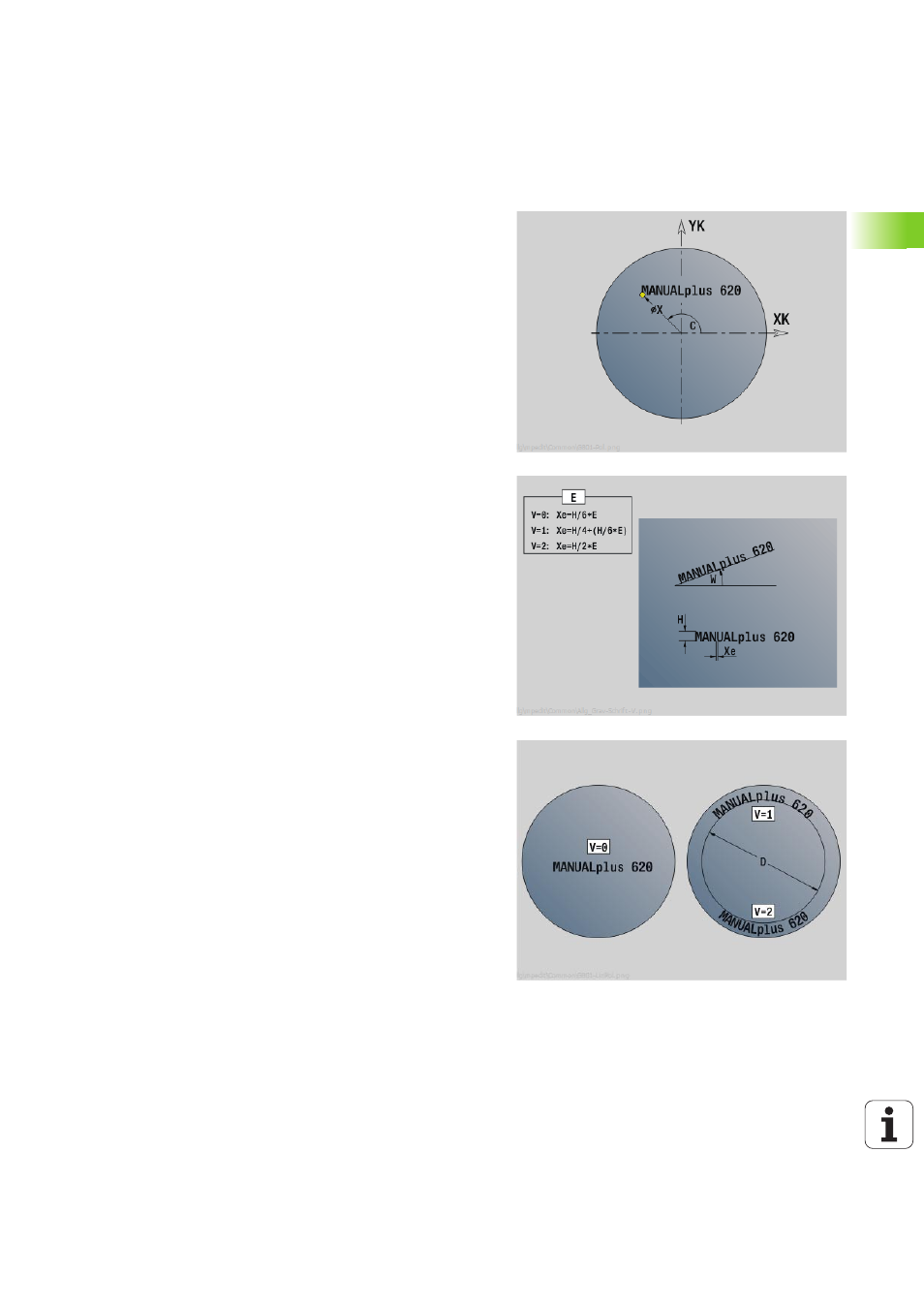

Unit „Gravieren Stirnfläche“
Die Unit graviert Zeichenfolgen in linearer oder polarer Anordnung auf
der Stirnfläche. Umlaute oder Sonderzeichen, die Sie im smart.Turn-
Editor nicht eingeben können, definieren Sie Zeichen für Zeichen in NF.
Wenn Sie „direkt weiterschreiben“ (Q=1) programmieren, werden
der Werkzeugwechsel und die Vorpositionierung unterdrückt. Es
gelten die technologischen Werte des vorhergehenden Gravierzyklus.
Unitname: G801_GRA_STIRN_C / Zyklus: G801 (siehe Seite 375)
Zeichentabelle: siehe Seite 373
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Gravieren
 beeinflusste Parameter: F, S
Formular Position
X, C
Anfangspunkt polar
XK, YK Anfangspunkt kartesisch
Z Endpunkt. Z-Position, auf die zum Fräsen zugestellt wird.
RB Rückzugsebene
Formular Zyklus
TXT
Text, der graviert werden soll
NF Zeichen-Nummer (Zeichen, das graviert werden soll)
H Schrifthöhe
E Abstandsfaktor (Berechnung: siehe Bild)
W Neigungswinkel
FZ Eintauchvorschubfaktor (Einatuchvorschub = aktueller
Vorschub * FZ)
V Ausführung
 0: lineare Darstellung
 1: nach oben gebogen
 2: nach unten gebogen
D Bezugsdurchmesser
Q Direkt weiterschreiben
 0 (Nein): die Gravur erfolgt ab dem Anfangspunkt
 1 (Ja): ab der Werkzeugposition gravieren
Weitere Formulare: siehe Seite 58
