HEIDENHAIN MANUALplus 620, CNC PILOT 640 407
4.31
V
ar
iablenpr
ogr
ammier
ung

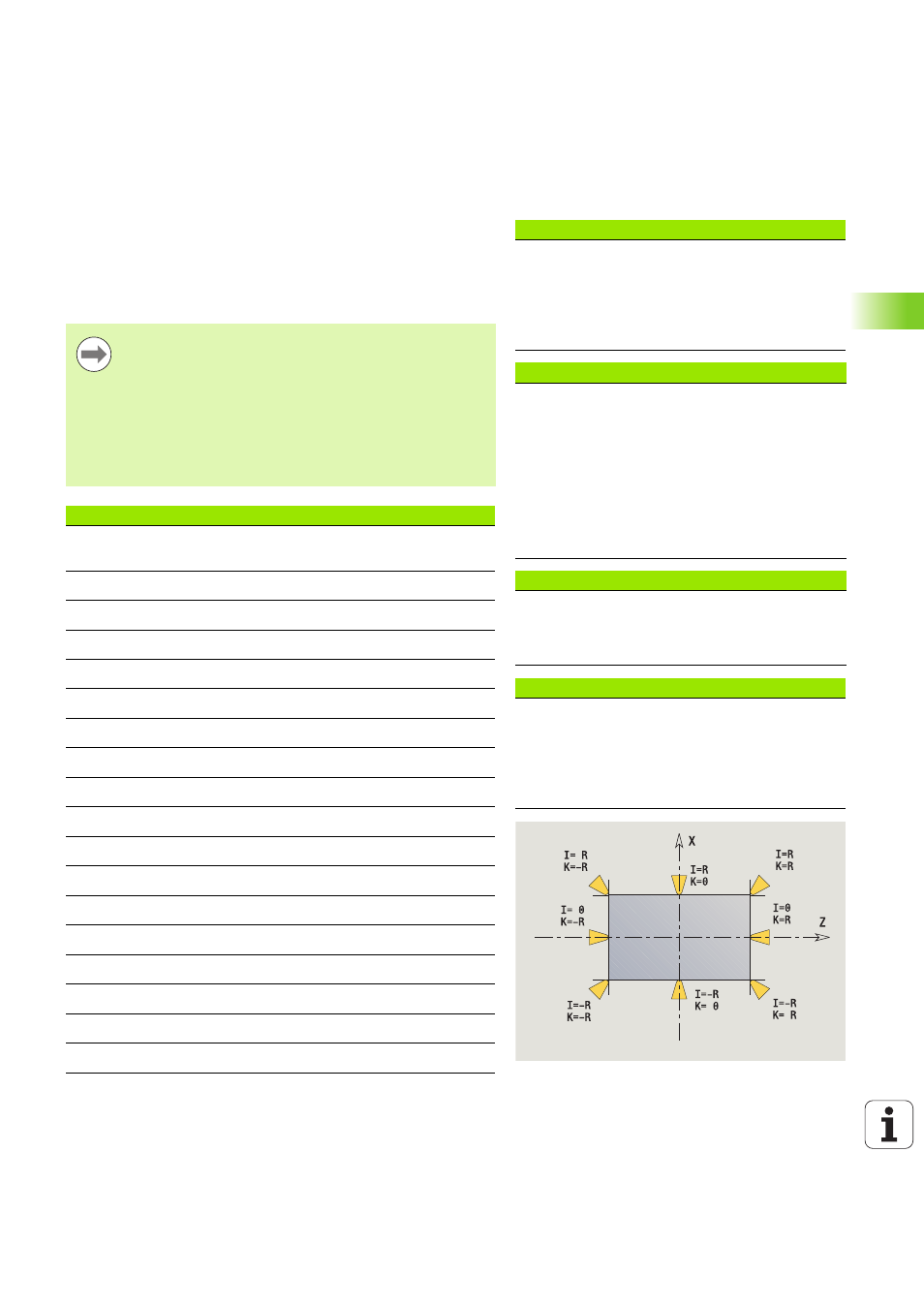

Werkzeugdaten lesen
Verwenden Sie folgende Syntax, um Werkzeugdaten zu lesen. Dabei
haben sie nur Zugriff auf Werkzeuge, die aktuell in der Revolverliste
eingetragen sind.
Ist eine Austauschkette definiert, programmieren Sie das „erste
Werkzeug“ der Kette. Die Steuerung ermittelt die Daten des „aktiven
Werkzeugs“.
Zugriff auf Werkzeugdaten des Revolvers
Syntax: #wn(select)
 n = Revolverplatznummer
 n = 0 für das aktuelle Werkzeug
 select = Kennung der zu lesenden
Information
Hauptbearbeitungsrichtung
#wn(HR) Hauptbearbeitungsrichtungen:
 0: undefiniert
 1: +Z
 2: +X
 3: –Z
 4: –X
 5: +/–Z
 6: +/–X
Ausführung
#wn(AS) Ausführungen
 1: rechts
 2: links
Werkzeuglage
#wn(WL) Werkzeuglage (Bezug:
Bearbeitungsrichtung des Werkzeugs):
 0: auf der Kontur
 1: rechts der Kontur
 – 1: links der Kontur
Sie können Werkzeug-Informationen auch direkt über die
Identnummer abfragen. Beispielsweise kann das
erforderlich sein, wenn keine Revolverplatzzuordnung
existiert. Programmieren Sie hierzu ein Komma und die
Identnummer des Werkzeugs hinter der gewünschten
Kennung, z. B. #l1 = #w1(Z, "001").
Wenn Sie nur Informationen des aktuellen Werkzeugs
benötigen, ist die Programmierung von #w0(select)
ausreichend.
Kennungen der Werkzeuginformationen
#wn(ID) Werkzeug-Identnummer (In TextVariable (#xn)
zuweisen)
#wn(PT) P-Key des Werkzeuges *10 (z. B. 12.3 wird zu 123)
#wn(WT) Werkzeugtyp 3-stellig
#wn(WTV) 1. Stelle Werkzeugtyp
#wn(WTH) 2. Stelle Werkzeugtyp
#wn(WTL) 3. Stelle Werkzeugtyp
#wn(NL) Nutzbare Länge (Innendreh- und Bohrwerkzeuge)
#wn(HR) Hauptbearbeitungsrichtung (siehe Tabelle rechts)
#wn(NR) Nebenbearbeitungsrichtung bei Drehwerkzeugen
#wn(AS) Ausführung (siehe rechts)
#wn(ZZ) Zähnezahl (Fräswerkzeuge)
#wn(RS) Schneidenradius
#wn(ZD) Zapfendurchmesser
#wn(DF) Fräserdurchmesser
#wn(SD) Schaftdurchmesser
#wn(SB) Schneidenbreite
#wn(SL) Schneidenlänge
#wn(AL) Anschnittlänge
