Abschnitt MANTEL_Y
Die Abschnittskennung kennzeichnet die YZ-Ebene (G19) und definiert
bei Maschinen mit B-Achse die geschwenkte Ebene.
Ohne geschwenkte Ebene:
Der Referenzduchmesser definiert die
Lage der Kontur in X-Richtung, der C-Achswinkel die Lage auf dem
Werkstück.

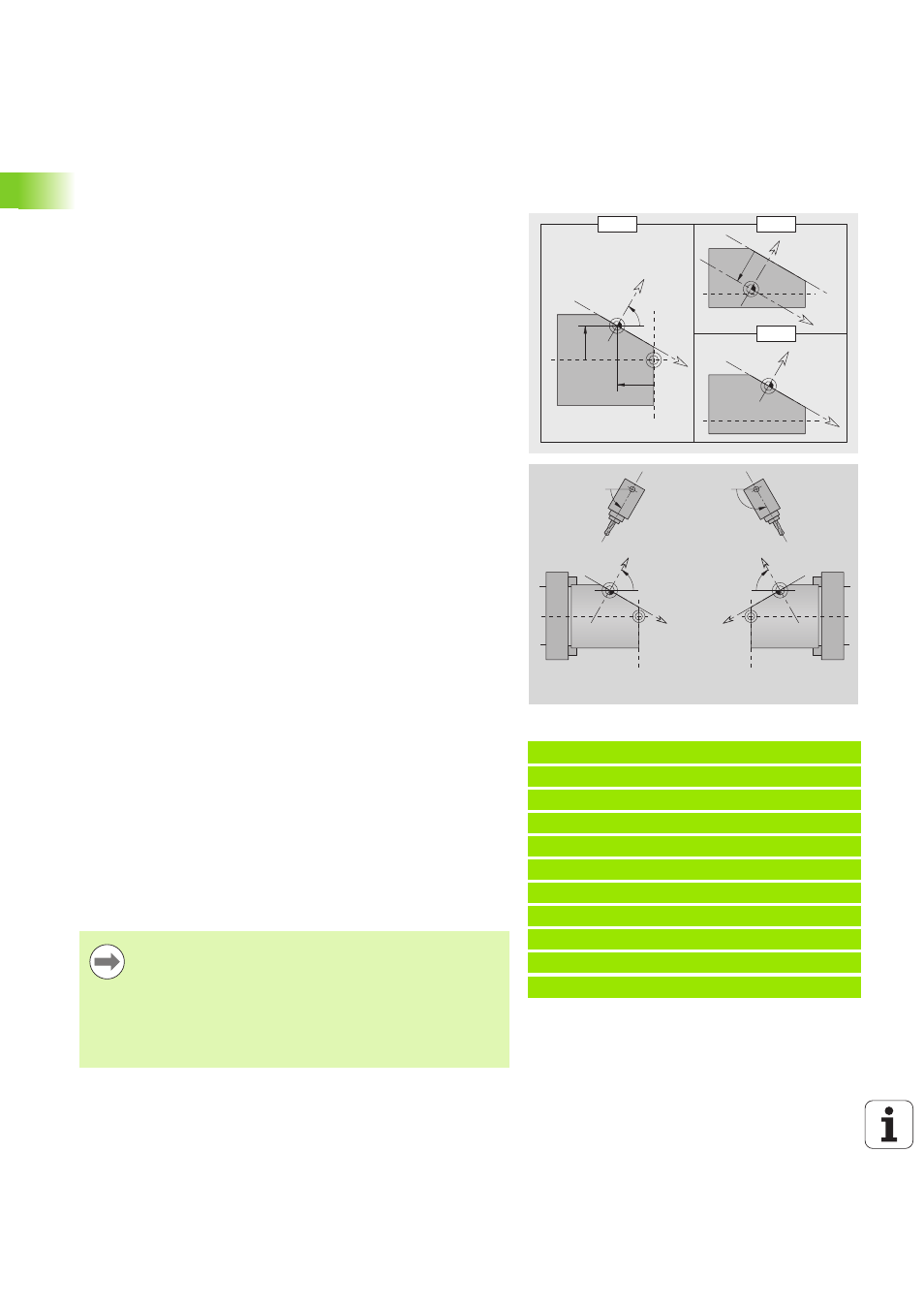

Mit geschwenkter Ebene (siehe Bilder): MANTEL_Y führt zusätzlich
folgende Transformationen und Rotationen für die geschwenkte
Ebene durch:
 Verschiebt das Koordinatensystem auf die Position I, K
 Dreht das Koordinatensystem um den Winkel B; Bezugspunkt: I, K
 H=0: Verschiebung des gedrehten Koordinatensystems um –I. Das
Koordinatensystem wird „zurück“ verschoben.
Koordinatensystem „zurück“ verschieben: Die Steuerung wertet
den Referenzduchmesser für die Schnittbegrenzung aus. Zusätzlich
gilt er als Referenz für die Tiefe, die Sie für Fräskonturen und
Bohrungen programmieren.
Da sich der Referenzduchmesser auf den aktuellen Nullpunkt bezieht,
empfiehlt es sich beim Arbeiten auf der geschwenkten Ebene, das
gedrehte Koordinatensystem um den Betrag –I „zurück“ zu
verschieben. Wird die Schnittbegrenzung nicht benötigt, zum Beispiel
bei Bohrungen, können Sie die Verschiebung des Koordinatensystems
ausschalten (H=1) und den Referenzduchmesser=0 setzen.
Beispiel: „MANTEL_Y“
PROGRAMMKOPF
...
KONTUR Q1 X0 Z600
ROHTEIL
...
FERTIGTEIL
...
MANTEL_Y X118 C0 B130 I59 K0
...
BEARBEITUNG
...
X
H=0 B, I, K
–K
I
Z
B
H=1
–I
Z
B
X
Z
B
X
Parameter
X
Referenzduchmesser
C C-Achswinkel – legt die Spindelposition fest
Parameter
X
Referenzduchmesser
C C-Achswinkel – legt die Spindelposition fest
B Ebenenwinkel: positive Z-Achse
I Ebenenreferenz in X-Richtung (Radiusmaß)
K Ebenenreferenz in Z-Richtung
H Automatische Verschiebung des Koordinatensystems
(default: 0)
 0: Das gedrehte Koordinatensystem wird um –I verschoben
 1: Das Koordinatensystem wird nicht verschoben
Beachten Sie:
 Im geschwenkten Koordinatensytem ist X die
Zustellachse. X-Koordinaten werden als Durchmesser-
Koordinaten vermaßt.
 Die Spiegelung des Koordinatensystems hat keinen
Einfluss auf die Bezugsachse des Schwenkwinkels
(„B-Achswinkel“ des Werkzeugaufrufs).
