524 DIN-Programmierung für die Y-Achse
6.7
Fr
äszyklen
Y-A
chse

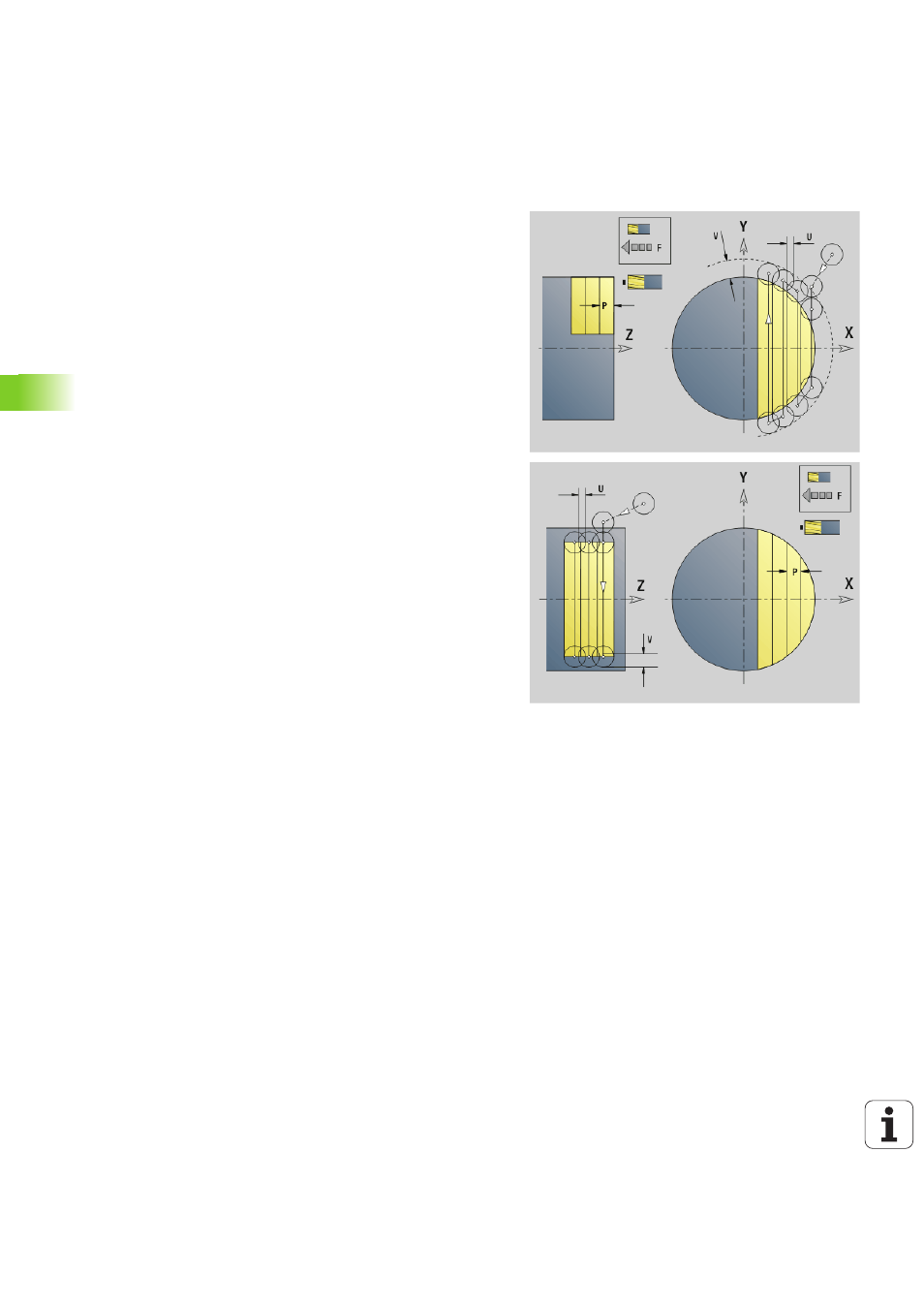

Fläche fräsen Schlichten G842
G842 schlichtet mit G376-Geo (XY- Ebene) oder G386-Geo (YZ-Ebene)
definierte Flächen. Der Zyklus fräst von außen nach innen. Die
Zustellung erfolgt außerhalb des Materials.
Parameter
ID Fräskontur – Name der zu fräsenden Kontur
NS Satznummer – Referenz auf die Konturbeschreibung
P Frästiefe (maximale Zustellung in der Fräsebene)
H Fräslaufrichtung bezogen auf die Flankenbearbeitung
(default: 0)
 H=0: Gegenlauf
 H=1: Gleichlauf
U (Minimaler) Überlappungsfaktor. Legt die Überlappung der
Fräsbahnen fest (default: 0,5).
Überlappung = U*Fräserdurchmesser
V Überlauffaktor. Definiert den Betrag, um den der Fräser den
Außenradius überragen soll (default: 0,5).
Überlauf = V*Fräserdurchmesser
F Zustellvorschub für Tiefenzustellung (default: aktiver
Vorschub)
RB Rückzugsebene (default: zurück zur Startposition)
 XY-Ebene: Rückzugsposition in Z-Richtung
 YZ-Ebene: Rückzugsposition in X-Richtung
(Durchmessermaß)
Zyklusablauf
1
Startposition (X, Y, Z, C) ist die Position vor dem Zyklus
2 Errechnet die Schnittaufteilung (Fräsebenen-Zustellung,
Frästiefen-Zustellung)
3 Fährt auf Sicherheitsabstand an und stellt für die erste Frästiefe
zu
4 Fräst eine Ebene
5 Hebt um den Sicherheitsabstand ab, fährt an und stellt für die
nächste Frästiefe zu
6 Wiederholt 4...5, bis die komplette Fläche gefräst ist
7 Fährt entsprechend „Rückzugsebene RB“ zurück
