240 DIN-Programmierung
4.8
Mant
elfläc
henk
ont
ur
en

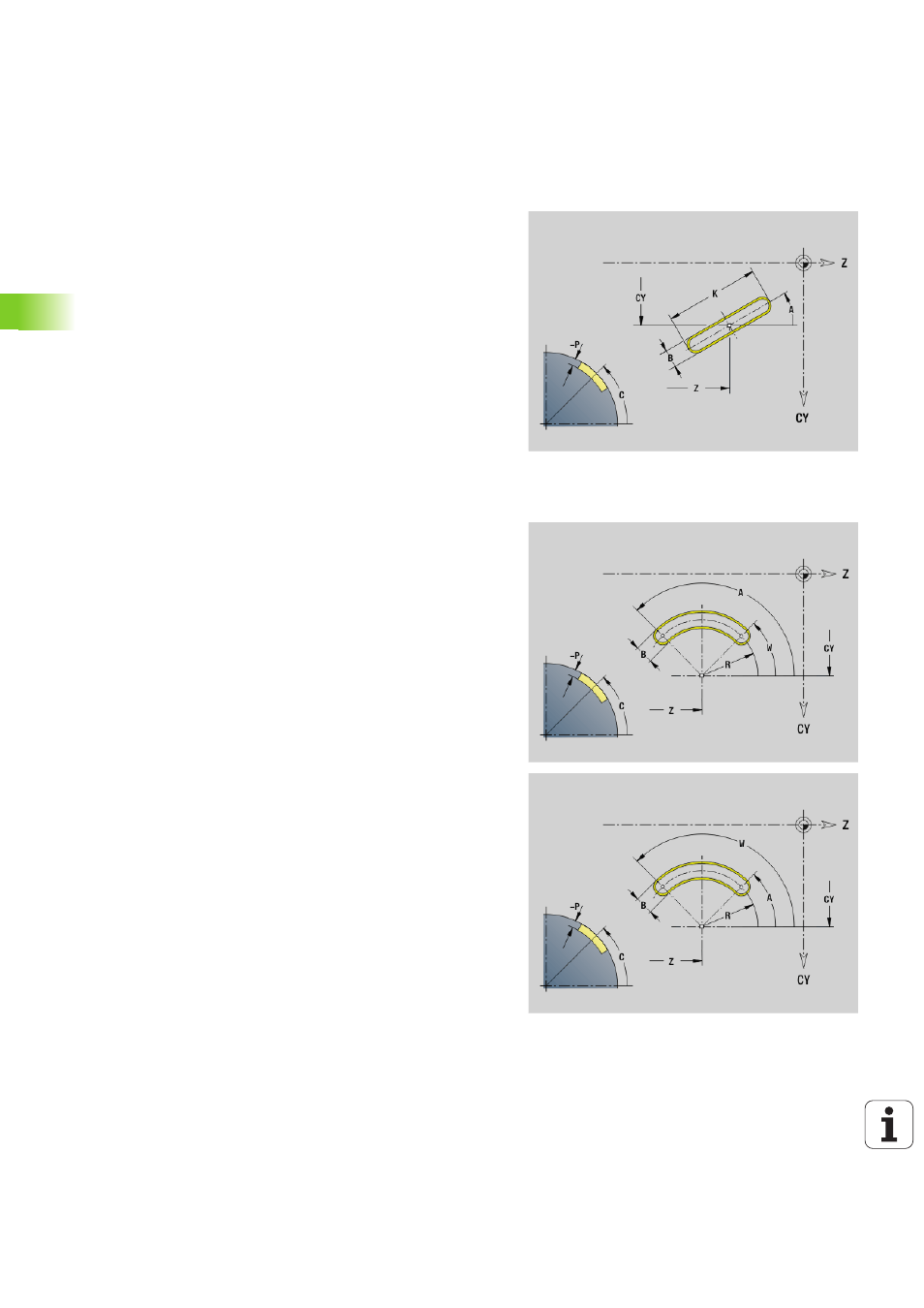

Lineare Nut Mantelfläche G311-Geo
G311 definiert eine lineare Nut in einer Mantelflächenkontur.
Zirkulare Nut Mantelfläche G312-/G313-Geo
G312/G313 definiert eine zirkulare Nut in einer Mantelflächenkontur.
 G312: zirkulare Nut im Uhrzeigersinn
 G313: zirkulare Nut im Gegen-Uhrzeigersinn
Parameter
Z Mittelpunkt (Z–Position)
CY Mittelpunkt als „Streckenmaß"; Bezug: Mantelabwicklung bei
„Referenzdurchmesser"
C Mittelpunkt (Winkel)
A Winkel zur Z-Achse (default:0°)
K Nutlänge
B Nutbreite
P Tiefe der Tasche (default: „P“ aus G308)
Parameter
Z Mittelpunkt
CY Mittelpunkt als „Streckenmaß"; Bezug: Mantelabwicklung bei
„Referenzdurchmesser"
C Mittelpunkt (Winkel)
R Radius; Bezug: Mittelpunktbahn der Nut
A Anfangswinkel; Bezug: Z-Achse; (default:0°)
W Endwinkel; Bezug: Z-Achse
B
Nutbreite
P Tiefe der Tasche (default: „P“ aus G308)
