Rechteck XY-Ebene G375-Geo

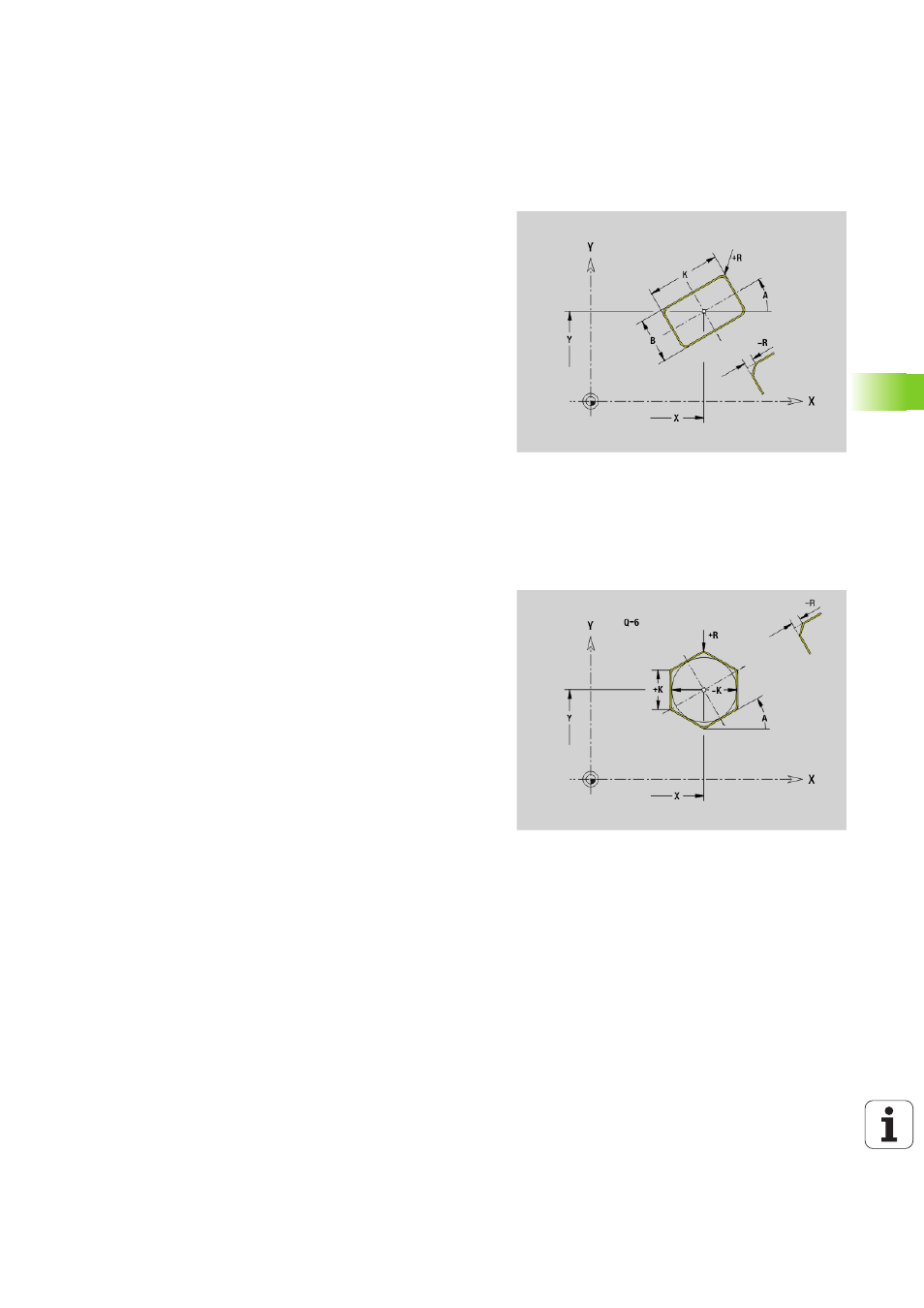

G375 definiert ein Rechteck in der XY-Ebene.
Vieleck XY-Ebene G377-Geo
G377 definiert ein regelmäßiges Vieleck in der XY-Ebene.
Parameter
X Mittelpunkt des Rechtecks (Radiusmaß)
Y Mittelpunkt des Rechtecks
A Lagewinkel (Bezug: positive X-Achse; default: 0°)
K Länge des Rechtecks
B Breite des Rechtecks
R Fase/Verrundung (default: 0)
 R>0: Radius der Rundung
 R<0: Breite der Fase
P Tiefe/Höhe (default: „P“ aus G308)
 P<0: Tasche
 P>0: Insel
I Begrenzungsdurchmesser (zur Schnittbegrenzung)
 keine Eingabe: „X“ aus Abschnittskennung
 „I“ überschreibt „X“ aus Abschnittskennung
Parameter
X Mittelpunkt des Vielecks (Radiusmaß)
Y Mittelpunkt des Vielecks
Q Anzahl der Ecken (Q >= 3)
A Lagewinkel (Bezug: positive X-Achse; default: 0°)
K Kantenlänge/Schlüsselweite
 K>0: Kantenlänge
 K<0: Schlüsselweite (Innendurchmesser)
R Fase/Verrundung – default: 0
 R>0: Radius der Rundung
 R<0: Breite der Fase
P Tiefe/Höhe (default: „P“ aus G308)
 P<0: Tasche
 P>0: Insel
I Begrenzungsdurchmesser (zur Schnittbegrenzung)
 keine Eingabe: „X“ aus Abschnittskennung
 „I“ überschreibt „X“ aus Abschnittskennung
