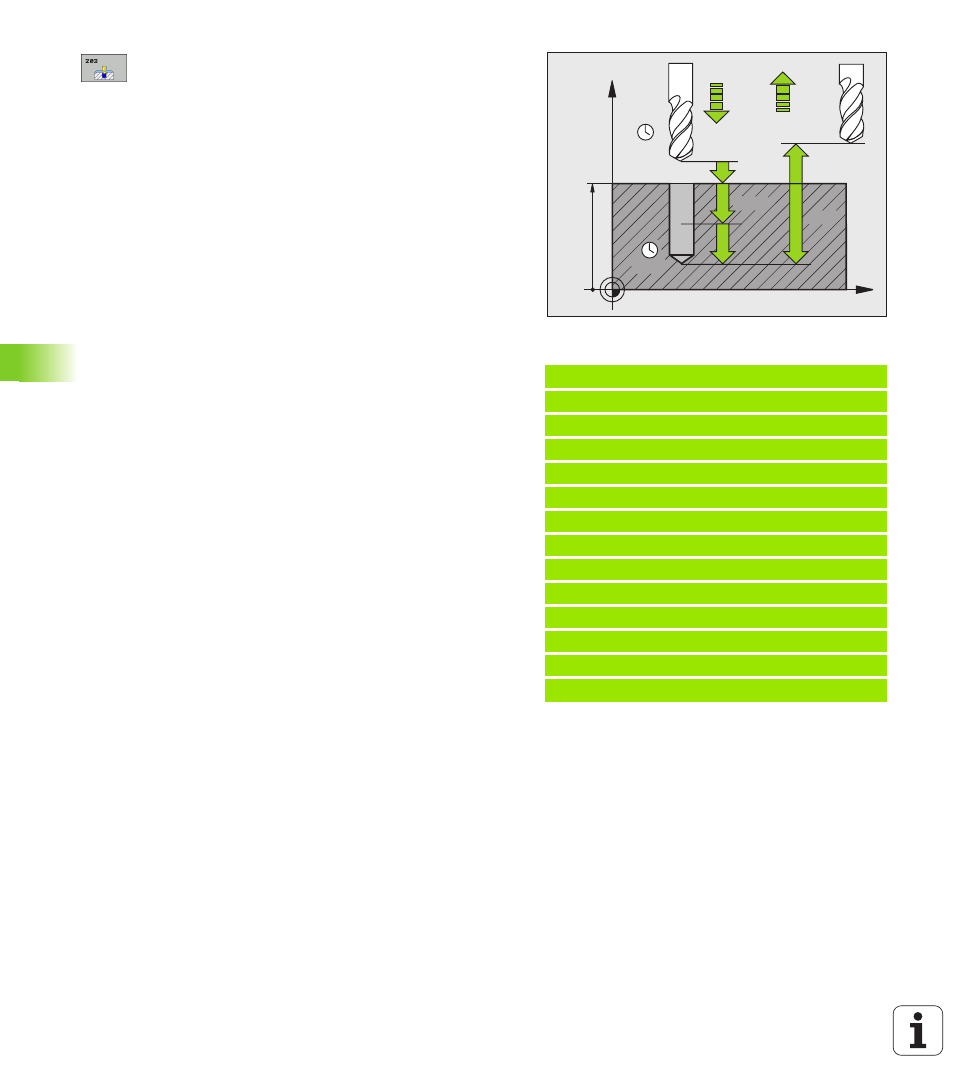

8 Programmieren: Zyklen
8.2 Zyklen zum Bohr
en, Gewindebohr
en und Gewindefräsen
Sicherheits-Abstand
Q200 (inkremental): Abstand
Werkzeugspitze – Werkstück-Oberfläche
Tiefe
Q201 (inkremental): Abstand Werkstück-
Oberfläche – Bohrungsgrund (Spitze des Bohrkegels)
Vorschub Tiefenzustellung
Q206:
Verfahrgeschwindigkeit des Werkzeugs beim Bohren
in mm/min
Zustell-Tiefe
Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird. Die Tiefe muss
kein Vielfaches der Zustell-Tiefe sein. Die TNC fährt in
einem Arbeitsgang auf die Tiefe wenn:
Zustell-Tiefe und Tiefe gleich sind
die Zustell-Tiefe größer als die Tiefe ist
Verweilzeit oben
Q210: Zeit in Sekunden, die das
Werkzeug auf Sicherheits-Abstand verweilt,
nachdem es die TNC zum Entspanen aus der
Bohrung herausgefahren hat
Koord. Werkstück-Oberfläche
Q203 (absolut):
Koordinate Werkstück-Oberfläche
2. Sicherheits-Abstand
Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann
Abnahmebetrag
Q212 (inkremental): Wert, um den die
TNC die Zustell-Tiefe Q202 nach jeder Zustellung
verkleinert
Anz. Spanbrüche bis Rückzug
Q213: Anzahl der
Spanbrüche bevor die TNC das Werkzeug aus der
Bohrung zum Entspanen herausfahren soll. Zum
Spanbrechen zieht die TNC das Werkzeug jeweils um
den Rückzugswert Q256 zurück
Minimale Zustell-Tiefe
Q205 (inkremental): Falls Sie
einen Abnahmebetrag eingegeben haben, begrenzt
die TNC die Zustellung auf den mit Q205 eingegeben
Wert
Verweilzeit unten
Q211: Zeit in Sekunden, die das
Werkzeug am Bohrungsgrund verweilt
Vorschub Rückzug
Q208: Verfahrgeschwindigkeit des
Werkzeugs beim Herausfahren aus der Bohrung in
mm/min. Wenn Sie Q208=0 eingeben, dann fährt die
TNC das Werkzeug mit Vorschub Q206 heraus
Rückzug bei Spanbruch
Q256 (inkremental): Wert, um
die die TNC das Werkzeug beim Spanbrechen
zurückfährt
Beispiel: NC-Sätze
11 CYCL DEF 203 UNIVERSAL-BOHREN
Q200=2
;SICHERHEITS-ABST.
Q201=-20
;TIEFE
Q206=150
;VORSCHUB TIEFENZ.
Q202=5
;ZUSTELL-TIEFE
Q210=0
;VERWEILZEIT OBEN
Q203=+20
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q212=0.2
;ABNAHMEBETRAG
Q213=3
;SPANBRUECHE
Q205=3
;MIN. ZUSTELL-TIEFE
Q211=0.25 ;VERWEILZEIT UNTEN
Q208=500
;VORSCHUB RUECKZUG
Q256=0.2
;RZ BEI SPANBRUCH
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
