8 Programmieren: Zyklen
8.3 Zyklen zum F
räsen v
on
T
a
sc
hen, Zapf
en und Nut
e
n
Sicherheits-Abstand
Q200 (inkremental): Abstand
Werkzeugspitze – Werkstück-Oberfläche
Tiefe
Q201 (inkremental): Abstand Werkstück-
Oberfläche – Taschengrund
Vorschub Tiefenzustellung
Q206:
Verfahrgeschwindigkeit des Werkzeugs beim Fahren
auf Tiefe in mm/min. Wenn Sie ins Material
eintauchen, dann kleineren Wert eingeben als in
Q207 definiert
Zustell-Tiefe
Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird; Wert größer 0
eingeben
Vorschub Fräsen
Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min
Koord. Werkstück-Oberfläche
Q203 (absolut):
Koordinate Werkstück-Oberfläche
2. Sicherheits-Abstand
Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann
Mitte 1. Achse
Q216 (absolut): Mitte der Tasche in
der Hauptachse der Bearbeitungsebene
Mitte 2. Achse
Q217 (absolut): Mitte der Tasche in
der Nebenachse der Bearbeitungsebene
1. Seiten-Länge
Q218 (inkremental): Länge der
Tasche, parallel zur Hauptachse der
Bearbeitungsebene
2. Seiten-Länge
Q219 (inkremental): Länge der
Tasche, parallel zur Nebenachse der
Bearbeitungsebene
Eckenradius
Q220: Radius der Taschenecke. Wenn
nicht eingegeben, setzt die TNC den Eckenradius
gleich dem Werkzeug-Radius
Aufmaß 1. Achse
Q221 (inkremental): Aufmaß zur
Berechnung der Vorposition in der Hauptachse der
Bearbeitungsebene, bezogen auf die Länge der
Tasche
Beispiel: NC-Sätze
354 CYCL DEF 212 TASCHE SCHLICHTEN
Q200=2
;SICHERHEITS-ABST.
Q201=-20
;TIEFE
Q206=150
;VORSCHUB TIEFENZ.
Q202=5
;ZUSTELL-TIEFE
Q207=500
;VORSCHUB FRAESEN
Q203=+30
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q216=+50
;MITTE 1. ACHSE
Q217=+50
;MITTE 2. ACHSE
Q218=80
;1. SEITEN-LAENGE
Q219=60
;2. SEITEN-LAENGE
Q220=5
;ECKENRADIUS
Q221=0
;AUFMASS

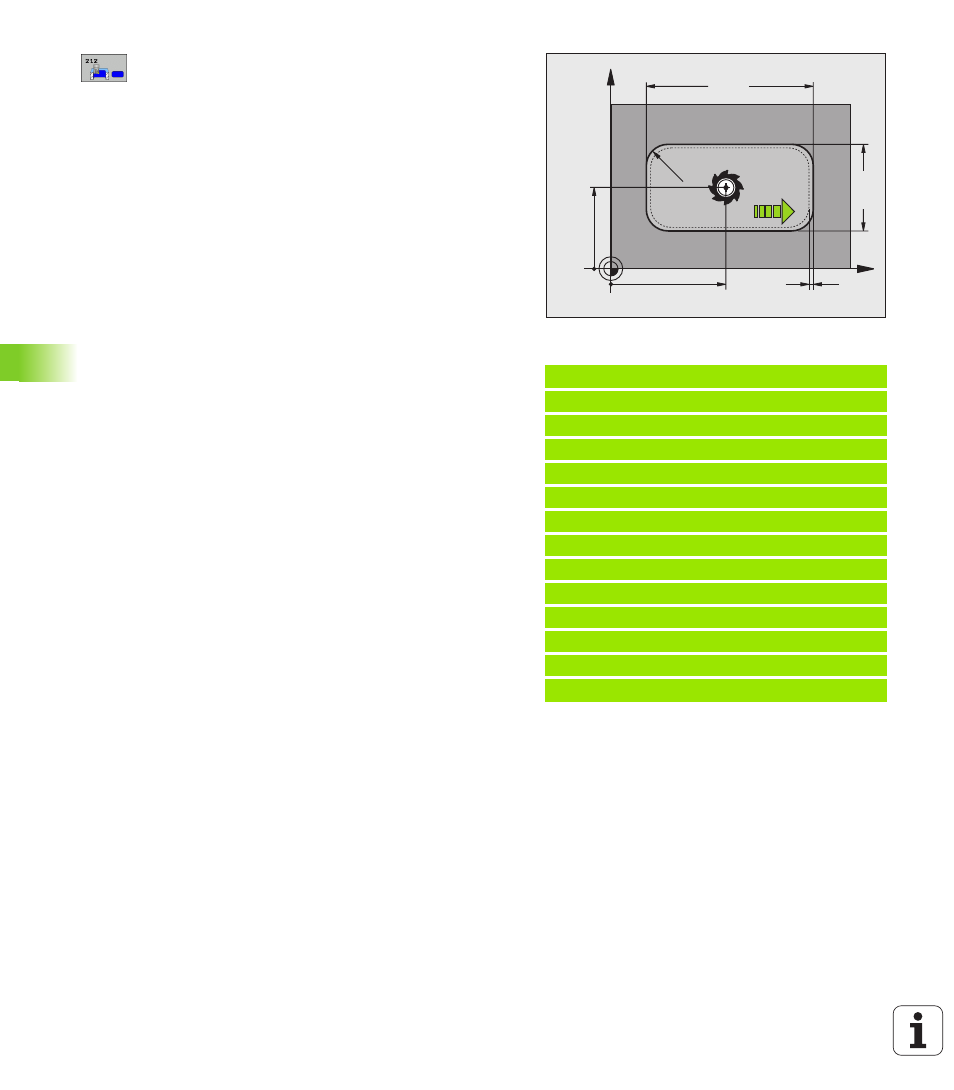

X
Y
Q21
9
Q218
Q217
Q216
Q207
Q221
Q220
